问题

RFEM 和 RSTAB 的计算设计范围能够覆盖整个建筑行业大部分的杆件设计和 FEM 设计。 在两种软件中都能找到设计索结构的解决方案。 下面介绍一些建模和设计的辅助工具。

索和张拉膜结构被认为是非常细长和美观的建筑结构。 Die teils sehr komplexen doppelt gekrümmten Formen können über geeignete Formfindungsalgorithmen gefunden werden. Ein möglicher Lösungsansatz ist hier zum Beispiel die Formensuche über das Gleichgewicht zwischen der Oberflächenspannung (vorgegebene Vorspannung und zusätzliche Last wie Eigengewicht, Druck etc.) und den gegebenen Randbedingungen.

RFEM 中提供了将面与刚度类型“膜”“膜 - 正交各向异性”和材料模型“各向同性非线性二维/三维”“各向同性塑性 2D/3D”进行耦合的选项（附加模块RF-MAT NL是必需的）。

使用该功能可以对 ETFE 膜的非线性应变行为进行模拟。

• 找形分析：
  • 张拉索膜结构
  • 受压壳梁结构
  • 受压受拉结构
• 考虑面之间气体实体
• 与支承结构的相互作用（根据不同的规范对子结构进行设计）
• 面为二维单元，杆件为一维单元
• 定义面（膜和壳）的不同预应力条件

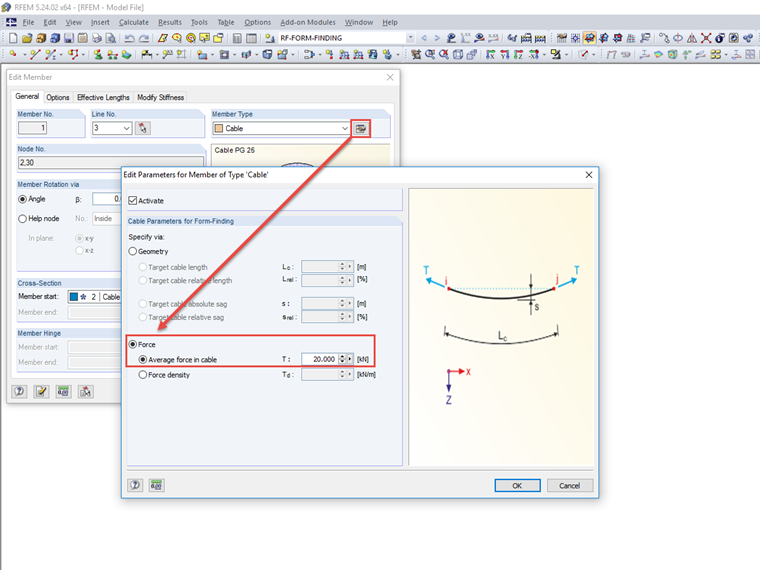

• 定义杆件（索和梁）的力或几何条件
• 找形分析过程中考虑所有荷载（自重、内压等）
• 为找形分析定义临时支座
• 膜面自动初步找形（更多信息...]]#/en-US/support-and-learning/support/faq/003179）
• 定义各向同性或正交各向异性材料
• 可选定义自由多边形荷载
• 将得到的形状转换为 NURBS 曲面单元
• 通过集成初步找形实现组合找形
• 使用彩色坐标和倾角对新形状进行图形评估
• 完整的计算文档，包括用户自定义自适应评估图
• 有限元网格可选导出为 DXF 或 Excel 文件

找形过程的结果是得到新的形状和相应的内力。 通常的结果，例如变形、力、应力等，都可以在附加模块 RF-FORM-FINDING 的情况下显示。

该预应力形状可作为所有其他荷载工况和组合的初始状态。

为了更容易地定义荷载工况，可以使用 NURBS 变换（计算参数/找形）。 该功能会将原始的面和索在找形后移动到位。

通过使用面的栅格点或 NURBS 曲面的定义节点可以在结构的选定部分上设置自由荷载。
