Frage

In RFEM besteht die Option zur Kopplung von Flächen mit dem Steifigkeitstypen „Membran“ und „Membran-Orthotrop“ mit den Materialmodellen „Isotrop nichtlinear elastisch 2D/3D“ und „Isotrop plastisch 2D/3D“ (Zusatzmodul RF-MAT NL erforderlich).

Diese Funktionalität erlaubt die Simulation des nichtlinearen Dehnungsverhaltens von z. B. ETFE-Folien.

• Formfindung von:
  • zugbelasteten Membran- und Seilkonstruktionen
  • druckbelasteten Schalen und Stabtragwerken
  • druck- und zugbelasteten Konstruktionen
• Berücksichtigung von Gasvolumen zwischen Flächen
• Interaktion mit der Tragkonstruktion (Bemessung der Unterkonstruktion nach zahlreichen Normen)
• Flächen als 2D- und Stäbe als 1D-Element
• Definition von verschiedenen Vorspannungsbedingungen für Flächen (Membranen und Schalen)

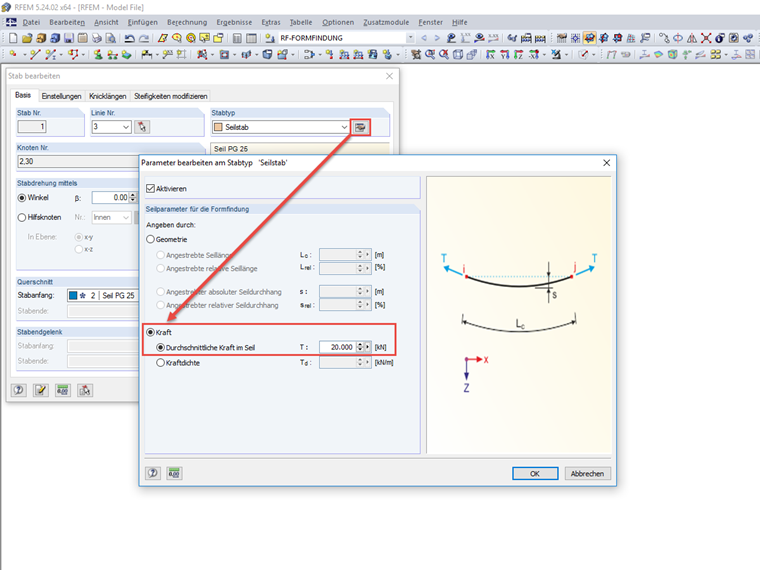

• Definition von Kräften oder geometrischen Anforderungen für Stäbe (Seile und Balkenstäbe)
• Berücksichtigung sämtlicher Lasten (Eigengewicht, Innendruck, etc.) bei der Formfindung
• Temporäre Lagerdefinitionen für den Formfindungsprozess
• Automatische vorläufige Formfindung von Membranflächen (weitere Informationen...)
• Definition von isotropem oder orthotropem Material für die statische Berechnung
• Optionale Definition von freien Polygonlasten
• Transformation der gefundenen Form in NURBS-Flächenelemente
• Möglichkeit der kombinierten Formfindung über die Integration der vorläufigen Formfindung
• Grafische Auswertung der neuen Form über farbige Koordinaten- und Neigungsplots
• Volle Dokumentation der Berechnung mit benutzerdefinierten adaptiven Auswertungsbildern
• Exportmöglichkeit des FE-Netzes als dxf- oder Excel-Datei

Die Ergebnisse des Formfindungsprozesses sind eine neue Form und dazugehörige innere Kräfte. Übliche Ergebnisse wie Verformungen, Kräfte, Spannungen etc. können im RF‑FORMFINDUNGS-Fall angezeigt werden.

Diese vorgespannte Form ist als Anfangszustand für alle anderen Lastfälle und Lastkombinationen bei der statischen Berechnung verfügbar.

Zur Erleichterung der Definition von Lastfällen kann die NURBS-Transformation verwendet werden (Berechnungsparameter/Formfindung). Dieses Leistungsmerkmal verschiebt die ursprünglichen Flächen und Seile in die Position nach der Formfindung.

Wenn die Rasterpunkte der Flächen oder die Definitionsknoten der NURBS-Flächen verwendet werden, können freie Lasten an ausgewählten Teilen der Struktur liegen.
