Pytanie

Po zamodelowaniu konstrukcji z kabli zewnętrznych i wewnętrznych oraz membran otrzymuję komunikat o niestateczności lub komunikat o błędzie "Macierz Jacobiego nie jest określona dodatnio" w module RF-FORM-FINDING. Co mam zrobić?

Odpowiedź:

RF-FORM-FINDING wyświetla ten komunikat, ponieważ nie można znaleźć stabilnego kształtu konstrukcji kabla i membrany.

W przypadku konstrukcji składającej się z kabli zewnętrznych (głównych) i kabli wewnętrznych, zaleca się zdefiniowanie siły w linach w parametrach kabli do celów form-finding. Siła w zewnętrznych linach głównych powinna być większa niż siła w linach wewnętrznych.

Przykład

Średnia siła w kablu:

  • Główne kable: 20 kN
  • Kable wewnętrzne: 5 kN

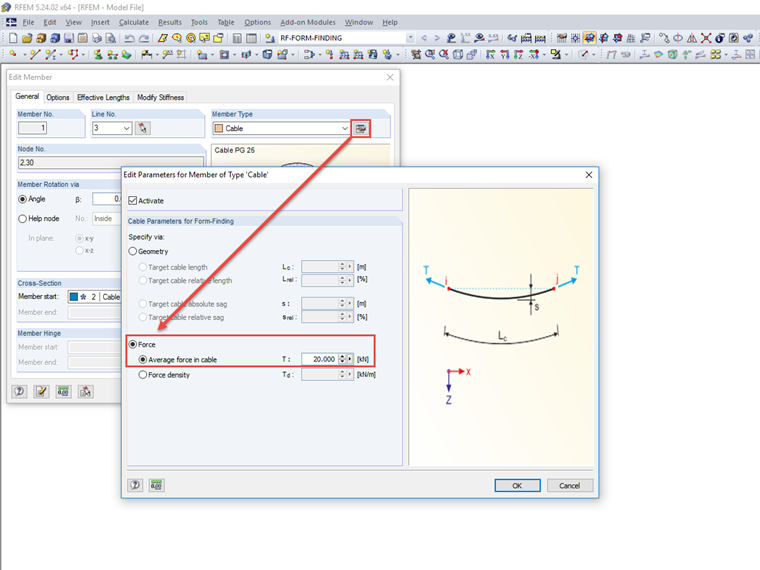

Ustawienia można dokonać w oknie dialogowym „Edytować parametry dla pręta typu 'Kabel '”, patrz rysunek.

FAQ|004897
PL | Flaga FAQ
[EN] FAQ 004897 | Zamodelowałem konstrukcję wykonaną z kabli zewnętrznych i wewnętrznych oraz membran ...
Parameter des Stabtyps "Seilstab"
Parameter des Stabtyps "Seilstab"
