Recherche de forme pour les structures à câbles et à membrane dans RFEM 5

J'ai modélisé une structure composée de câbles externes et internes ainsi que de membranes. Un message d’erreur indique que la matrice de Jacobi n’est pas définie positive. Comment résoudre ce problème ?

Réponse:

RF-FORM-FINDING affiche ce message car aucune forme stable de la structure à câble et à membrane ne peut être trouvée.

Dans le cas d’une structure composée de câbles externes (principaux) et internes, il est recommandé de spécifier un effort de câble dans les paramètres de câble pour la recherche de forme. L’effort dans les câbles principaux extérieurs doit être supérieur à l’effort dans les câbles intérieurs.

Exemple
Effort moyen dans le câble :

Câbles principaux : 20 kN
Câbles internes : 5 kN

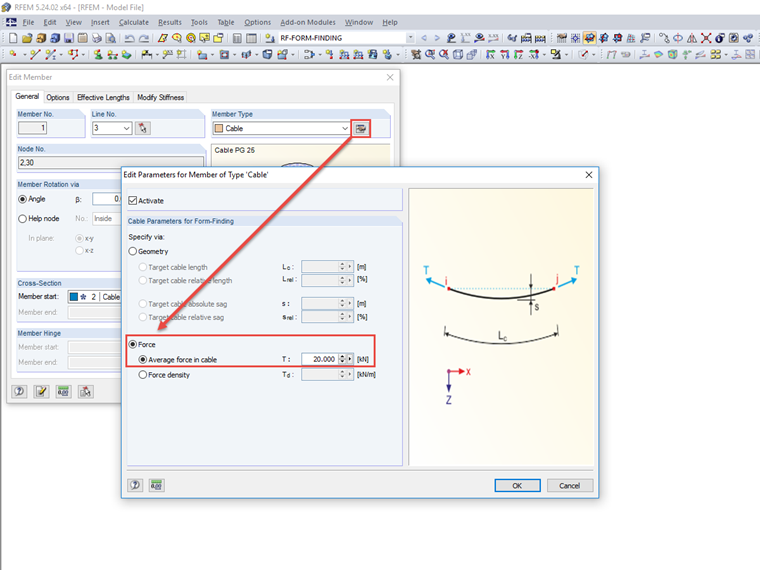

Le paramétrage peut être effectué dans la boîte de dialogue « Modifier les paramètres pour la barre de type Câble » (voir image).

Paramètre pour la barre de type « Câble »

Auteur

M. Faulstich est responsable de l'assurance qualité du programme RFEM et fournit également une assistance technique.
