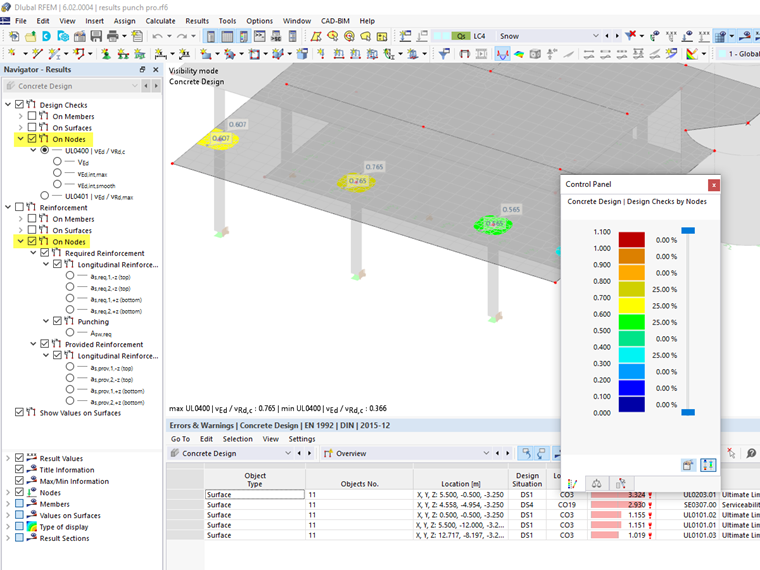

Sie finden die Ergebnisse für das Durchstanzen ebenfalls im Ergebnis-Navigator.
Die Ergebnisse sind aufgeteilt in die Nachweise 'An Knoten' und die Bewehrung 'An Knoten'.
Die Durchstanzlasten sowie der Verlauf der Querkräfte im kritischen Rundschnitt (geglättet und nicht-geglättet) sind Zwischenergebnisse der Nachweise und sind entsprechend in diesem Teil des Navigators angeordnet.
Ergebnisse für das Durchstanzen | Betonbemessung in RFEM 6
Wo finde ich in der Betonbemessung die grafischen Ergebnisse für das Durchstanzen? Speziell den Verlauf der Querkräfte im kritischen Rundschnitt oder die Durchstanzlasten.
回复:
您有什么问题想问的吗?
对于集中荷载或反力作用的楼板,应按照 EN 1992-1-1 进行冲切设计。 进行抗冲切承载力设计的节点(即存在冲切问题的节点)称为冲切节点。 在这些节点上的集中荷载可以通过柱、集中力或节点支座来引入。 板件上的线荷载引入末端也被认为是集中荷载,因此在墙末端、墙角以及线荷载和线支座的末端或拐角处的抗剪承载力也应进行控制。
评估建筑物楼层位移对于通过限制位移量确保满意的结构性能至关重要。 位移过大可能会引起结构失稳,并可能对非结构构件(例如墙)造成损坏。 本文概述了根据 ASCE 7-22 和 RFEM 6 中的建筑模型模块设置层间位移的步骤。
对于较大的应力变化范围和较大的荷载变化幅度的作用力,必须按照 EN 1992-1-1 进行疲劳验算。 在这种情况下,混凝土和钢筋的设计是分开进行的。 有两种计算方法可供选择。
本文以钢纤维混凝土板为例,为您介绍使用不同的积分方法和不同的积分点数对计算结果的影响。
在 RFEM 6 的混凝土设计模块中,可以根据简化表格法(EN 1992-1-2,章节 5.4.2,以及表 5.8 和 5.9)对钢筋混凝土墙和板进行抗火设计。
在“混凝土设计”模块中,您可以定义竖直抗冲切配筋。 在进行冲切设计时需要考虑这一点。
在混凝土设计模块中,您可以按照欧洲规范 EN 1992-1-2 对柱子(章节 5.3.2)和梁(章节 5.6)进行简化防火设计。
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
