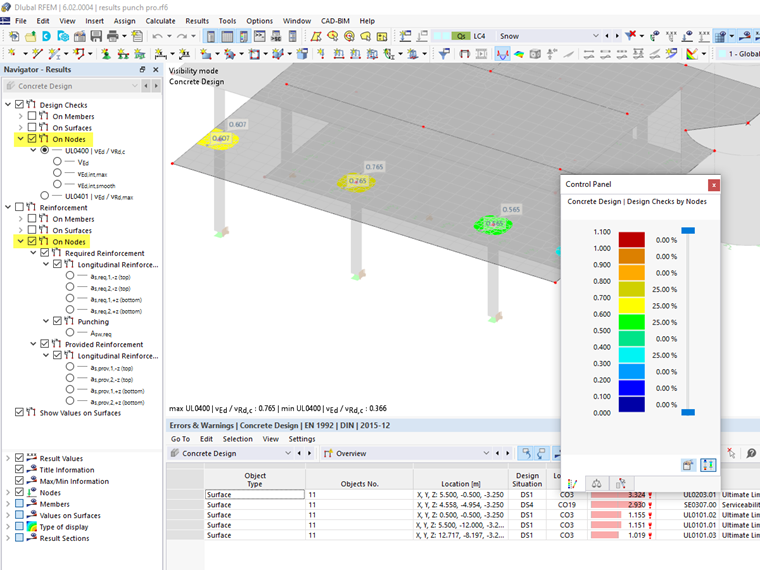

Les résultats pour le poinçonnement se trouvent également dans le navigateur de Résultats.
Les résultats sont divisés dans les vérifications « Sur les nœuds » et dans les armatures « Sur les nœuds ».
Les charges de poinçonnement ainsi que la distribution des efforts tranchants dans le périmètre critique (lissé ou non lissé) sont les résultats intermédiaires des vérifications. Elles sont affichées en conséquence dans cette partie du navigateur.
