对于只由杆件组成的开放结构,例如格构式塔架,荷载只作用在杆件截面上。

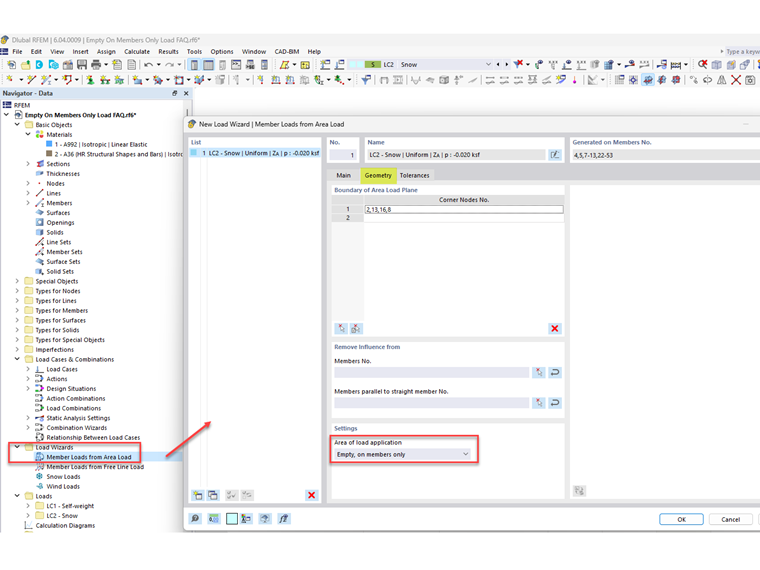

要将面荷载例如雪或风荷载施加到开放结构,请在荷载向导→面荷载中选择杆件荷载,然后创建一个新的面荷载。 之后在几何选项卡中,将荷载施加方向选择为“空的,只在杆件上”。

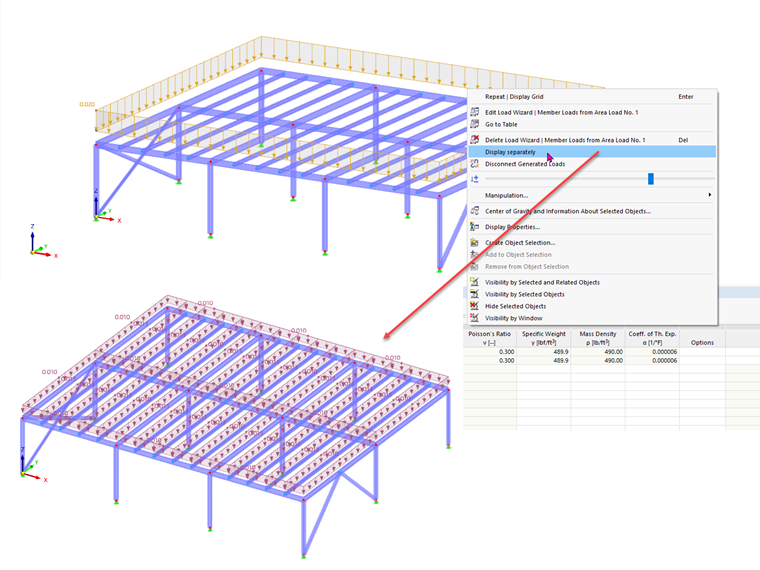

通过右键单击面荷载,然后选择分别显示,可以在单根杆件上显示面荷载。
对于只由杆件组成的开放结构,例如格构式塔架,荷载只作用在杆件截面上。
要将面荷载例如雪或风荷载施加到开放结构,请在荷载向导→面荷载中选择杆件荷载,然后创建一个新的面荷载。 之后在几何选项卡中,将荷载施加方向选择为“空的,只在杆件上”。
通过右键单击面荷载,然后选择分别显示,可以在单根杆件上显示面荷载。
