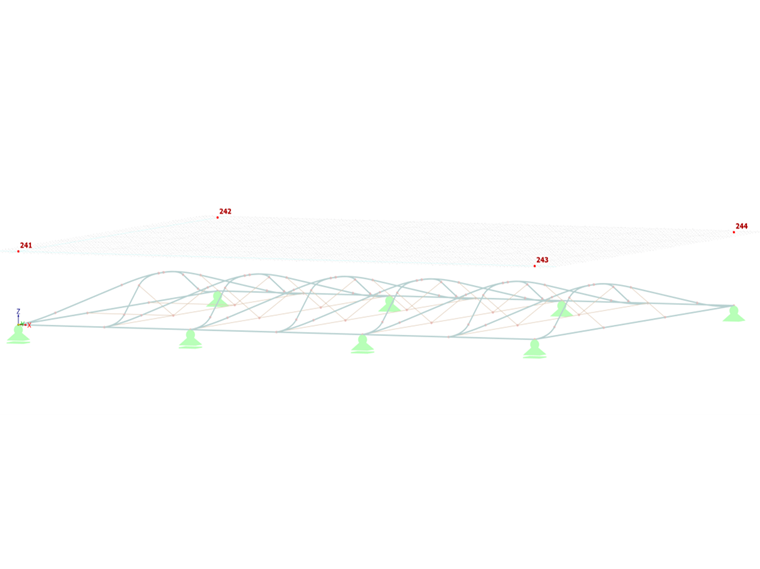

1. 定义一个平面,在该平面上施加荷载。 为此,可以在结构周围创建4个角节点(图01)。

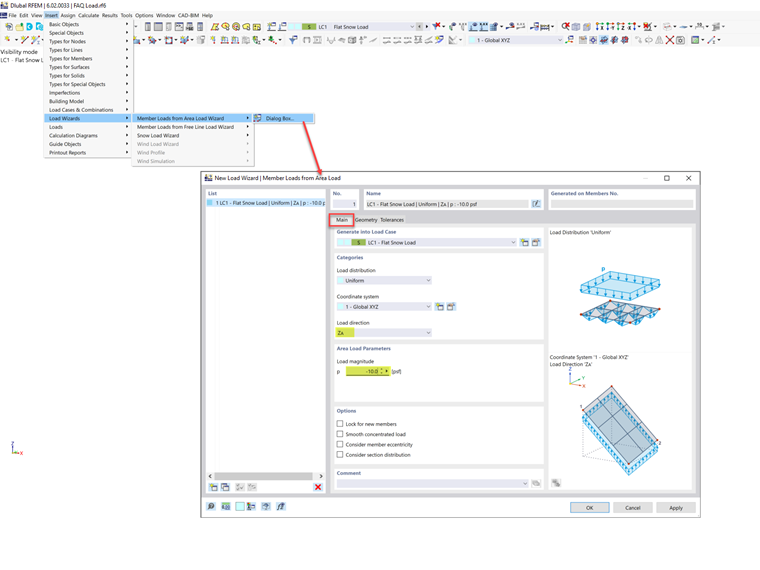

2. 转到插入→荷载向导→面荷载的杆件荷载。 在主选项卡中指定方向和大小(图02)。

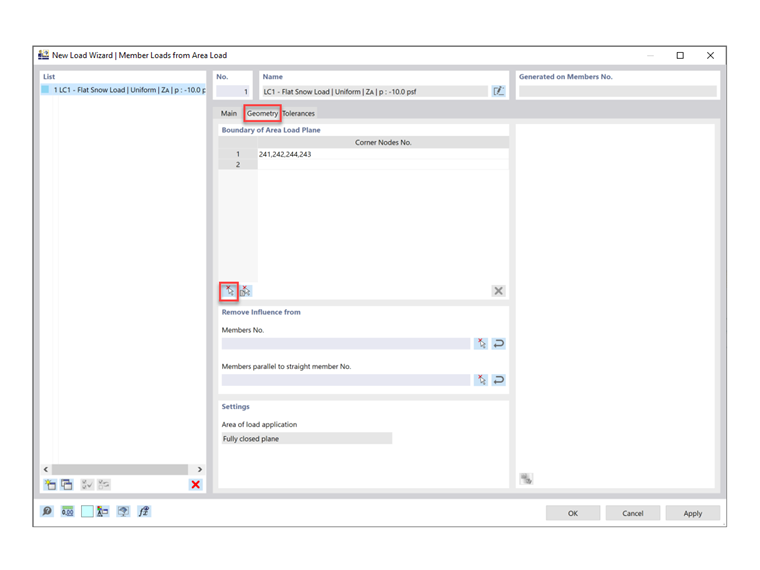

3. 选择几何选项卡,然后选择之前创建的角节点。 (图片03)。
4. 选择公差选项卡,然后输入一个距离,该距离将包含结构的整个宽度/高度(图04)。 点击确定退出。

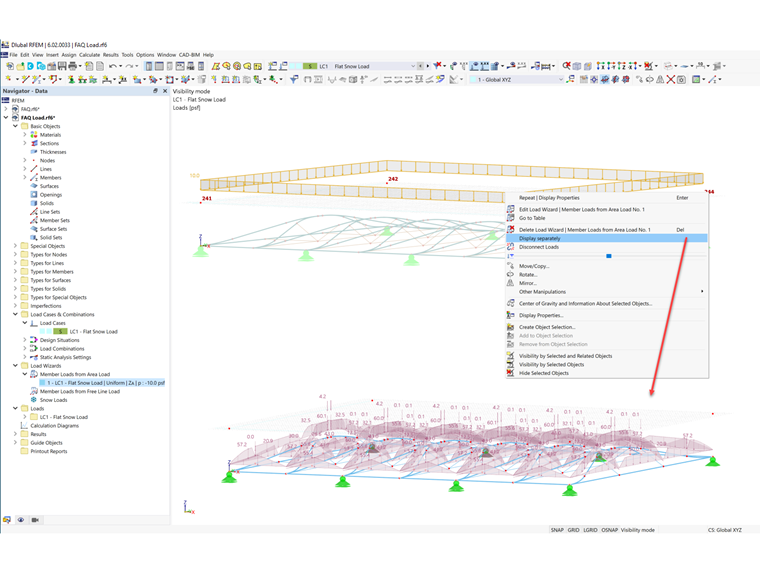

5. 在面荷载上单击鼠标右键,然后选择分别显示。 面荷载现在显示为杆件荷载(图05)。
1. 定义一个平面,在该平面上施加荷载。 为此,可以在结构周围创建4个角节点(图01)。
2. 转到插入→荷载向导→面荷载的杆件荷载。 在主选项卡中指定方向和大小(图02)。
3. 选择几何选项卡,然后选择之前创建的角节点。 (图片03)。
4. 选择公差选项卡,然后输入一个距离,该距离将包含结构的整个宽度/高度(图04)。 点击确定退出。
5. 在面荷载上单击鼠标右键,然后选择分别显示。 面荷载现在显示为杆件荷载(图05)。
