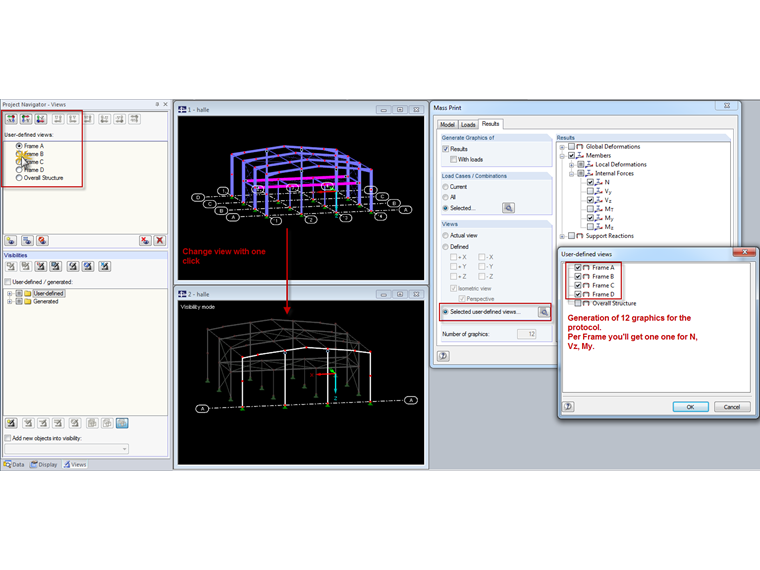

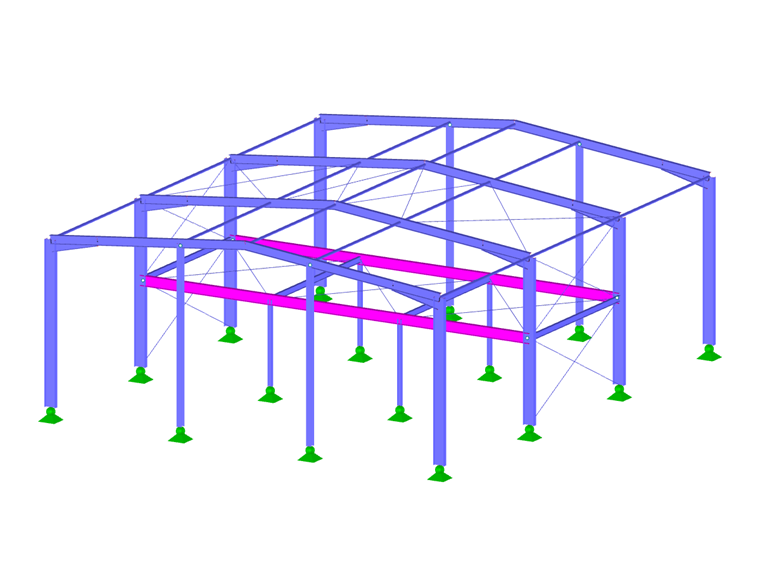

有结构的整体视图,也有全局框架的栅格轴。 要在整个结构的视图和框架A的视图之间切换,您需要进行渲染,可见性调整和相应辅助线(栅格线)的选择。 如果预先定义了这些视图,那么只需点击相应视图。

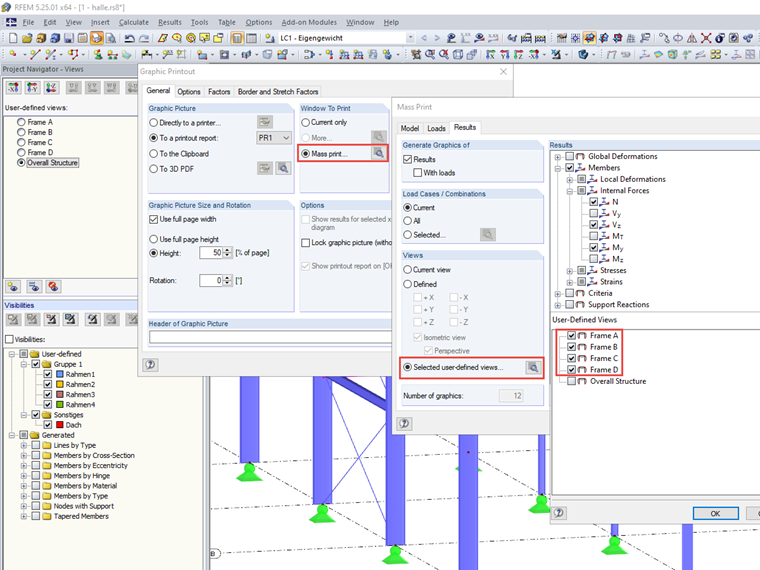

用户自定义视图的另一个优点是,现在它们可以用于大量打印。 因此,如果您为每一个帧定义了可见性,并且想要将相应的内力N,Vz ,My打印到打印报告中,那么您可以一次性操作。
有结构的整体视图,也有全局框架的栅格轴。 要在整个结构的视图和框架A的视图之间切换,您需要进行渲染,可见性调整和相应辅助线(栅格线)的选择。 如果预先定义了这些视图,那么只需点击相应视图。
用户自定义视图的另一个优点是,现在它们可以用于大量打印。 因此,如果您为每一个帧定义了可见性,并且想要将相应的内力N,Vz ,My打印到打印报告中,那么您可以一次性操作。
Sühnel 先生目前主要负责 RSTAB 的质量保证部门;同时还参与产品开发,为客户提供技术支持。
使用视图选项“相机飞行模式”,您可以在 RFEM 和 RSTAB 结构模型中飞行。 使用键盘可以控制飞行的方向和速度。 此外,还可以将在结构模型中的飞行过程保存为视频。
通过与 Revit 的直接接口,您可以根据在 RFEM 或 RSTAB 中所做的更改来更新 Revit 模型。 根据所做的修改,可能必须重新生成 Revit 对象(删除对象然后重新生成)。 重新生成的模型是在 RFEM/RSTAB 的模型基础上进行的
如果你想避免重新生成,请激活'只更新材料、厚度和截面'复选框。 这种情况下只能调整对象的属性。 与此不同的是,材料、面的厚度和截面在这里不予考虑。
在 RF-/CONCRETE Members 中的配筋方案可以导出到 Revit 中。 但目前仅支持矩形截面和圆截面的杆件。
在 Revit 中可以对钢筋进行修改。
