Uživatelské pohledy

Tipy & triky

Programy RFEM a RSTAB nabízejí v navigátoru „Zobrazit“ mnoho možností zobrazení. Ta se mohou kompletně lišit v závislosti na svém účelu. Pro dané změny zobrazení je často nutné dlouho klikat. Abychom tuto práci optimalizovali, můžeme vytvářet tzv. uživatelské pohledy. V těch se ukládají veškerá provedená nastavení. Následující příklad má sloužit jako názorná ukázka.

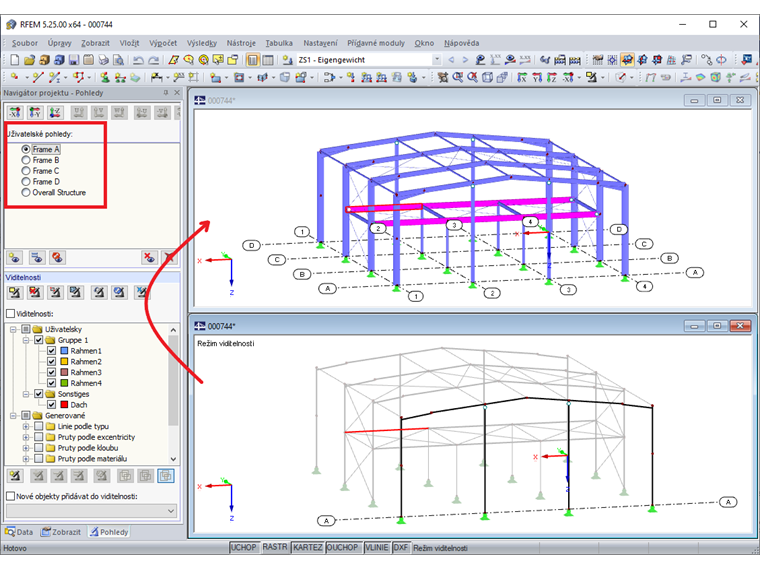

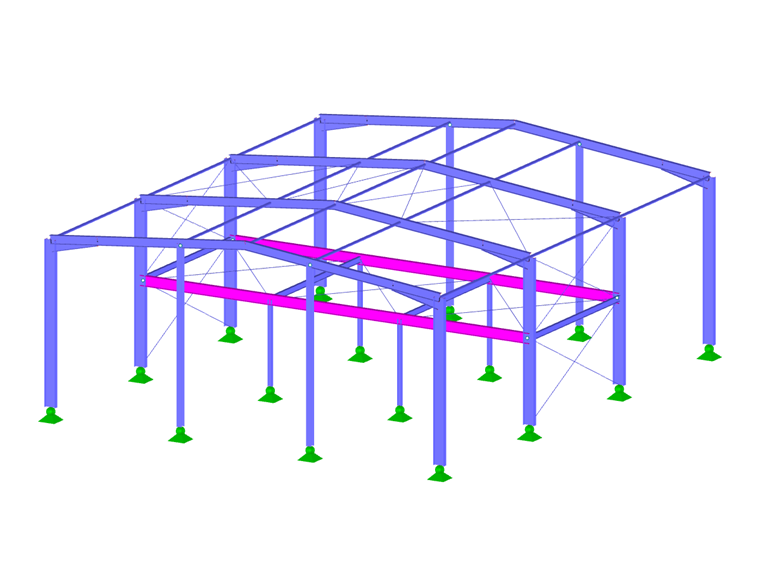

Máme jeden pohled na celý model a rovněž jeden pohledu na každý rám s příslušnou osou rastru. Pokud chceme měnit pohledy mezi celkovým pohledem a pohledem na rám A, je nutné provést změny nastavení u renderingu, u viditelností i u výběru odpovídající pomocné linie rastru. U předem definovaného pohledu je naproti tomu nutné jen jednou kliknout na dotyčný pohled.

Další výhodou uživatelských pohledů je to, že jsou k dispozici pro hromadný tisk. Pokud byla předdefinována pro každý rám jedna viditelnost a chceme‑li nyní mít v tiskovém protokolu uvedeny odpovídající vnitřní síly N, Vz a My, může být tento proces proveden najednou.
