单基础设计中支座力的省略

Bei der Modellierung von statischen Tragsystemen, insbesondere von Hallentragwerken, kann es vorkommen, dass einige Konstruktionen im Gründungsbereich, welche für das aufgehende Tragwerk ohne Einfluss sind, in RFEM beziehungsweise RSTAB nicht modelliert werden. Dabei handelt es sich bei Hallentragwerken beispielsweise um Stahlbeton-Bodenplatten, Streifenfundamente oder Zugbänder zwischen den Stützenfundamenten.

但是这些结构中包含的支座分量在结构分析中作为支座力输出。 Bei der Dimensionierung von Einzelfundamenten mit RF-/FUND Pro nach Eurocode 2 und Eurocode 7 möchte man aber die durch nicht modellierte Konstruktionen aufgenommenen Auflagerkomponenten eventuell nicht berücksichtigen. Ein Beispiel hierfür wäre die Nichtberücksichtigung einer Horizontalkraft im Knotenlager, welche durch ein Zugband (Deaktivierung von Zugkräften) oder ein Stahlbeton-Streifenfundament (Deaktivierung von Druckkräften) zwischen den Einzelfundamenten aufgenommen wird.

In RF-/FUND Pro können für solche Fälle nun die einzelnen Auflagerkräfte für die Fundamentbemessung individuell deaktiviert werden.

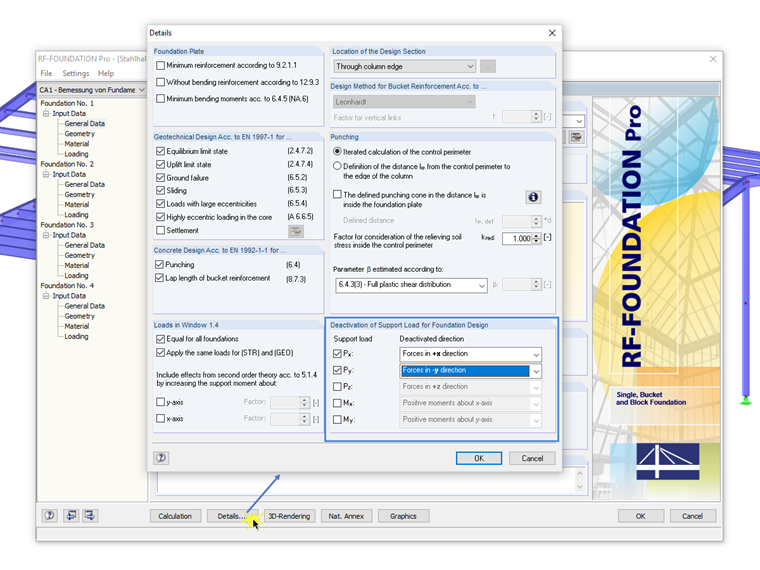

省略单个基础设计中的支座反力

作者

Meierhofer 先生是混凝土结构领域软件开发的负责人，他可以为客户解答钢筋混凝土和预应力混凝土设计方面的各种问题。

链接

混凝土结构分析与设计软件

您有什么问题想问的吗？

活动

2024-04-25

网络课堂

在 RFEM 6 中根据建筑模型进行刚度设计

2024-04-25

网络课堂

RFEM 6 中的 AISC 360-22 钢结构连接设计（欧标）

2024-04-30

网络培训

RFEM 6 | 高校学生 | 木结构设计导论

2024-05-02

网络课堂

RFEM 6 对膜结构的施工阶段

2024-05-08

网络培训

RFEM 6 | 高校学生 | 钢筋混凝土设计简介

2024-05-08

$RSECTION 1 中\n截面建模和应力分析$

网络课堂

RSECTION 1 中的截面建模和应力分析

2024-05-15

网络培训

RFEM 6 | 高校学生 | 钢结构设计简介

2024-05-16

网络课堂

RFEM 6 施工阶段分析

2024-05-23

网络课堂

RFEM 6 - 国标铝合金结构设计 | 2024 年 5 月

2024-06-20

网络课堂

Dlubal 技术支持回答的最常见问题 | 2024 年 6 月

2024-10-16

网络培训

RFEM 6 | 高校学生 | 杆件设计简介

2024-10-23

网络培训

RSECTION 1 | 高校学生 | 材料强度简介

视频

知识库

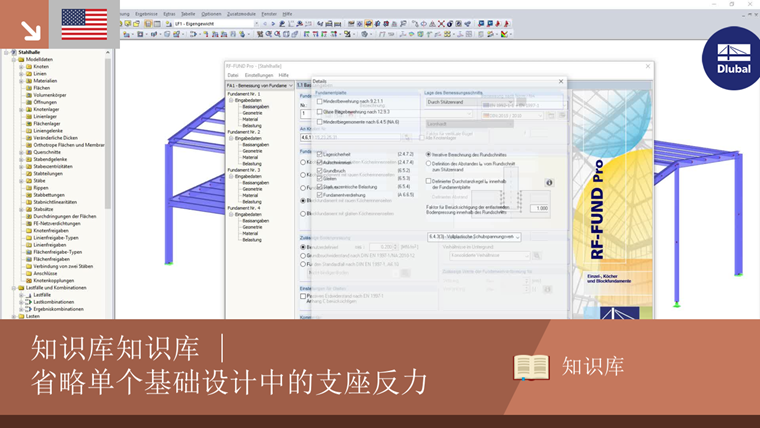

知识库知识库 | 省略单个基础设计中的支座反力
