Nichtberücksichtigung von Auflagerkräften bei der Einzelfundamentbemessung

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Bei der Modellierung von statischen Tragsystemen, insbesondere von Hallentragwerken, kann es vorkommen, dass einige Konstruktionen im Gründungsbereich, welche für das aufgehende Tragwerk ohne Einfluss sind, in RFEM beziehungsweise RSTAB nicht modelliert werden. Dabei handelt es sich bei Hallentragwerken beispielsweise um Stahlbeton-Bodenplatten, Streifenfundamente oder Zugbänder zwischen den Stützenfundamenten.

Diese Konstruktionen nehmen jedoch Auflagerkomponenten auf, die in der statischen Berechnung als Auflagerkräfte in den Knotenlagern ausgegeben werden. Bei der Dimensionierung von Einzelfundamenten mit RF-/FUND Pro nach Eurocode 2 und Eurocode 7 möchte man aber die durch nicht modellierte Konstruktionen aufgenommenen Auflagerkomponenten eventuell nicht berücksichtigen. Ein Beispiel hierfür wäre die Nichtberücksichtigung einer Horizontalkraft im Knotenlager, welche durch ein Zugband (Deaktivierung von Zugkräften) oder ein Stahlbeton-Streifenfundament (Deaktivierung von Druckkräften) zwischen den Einzelfundamenten aufgenommen wird.

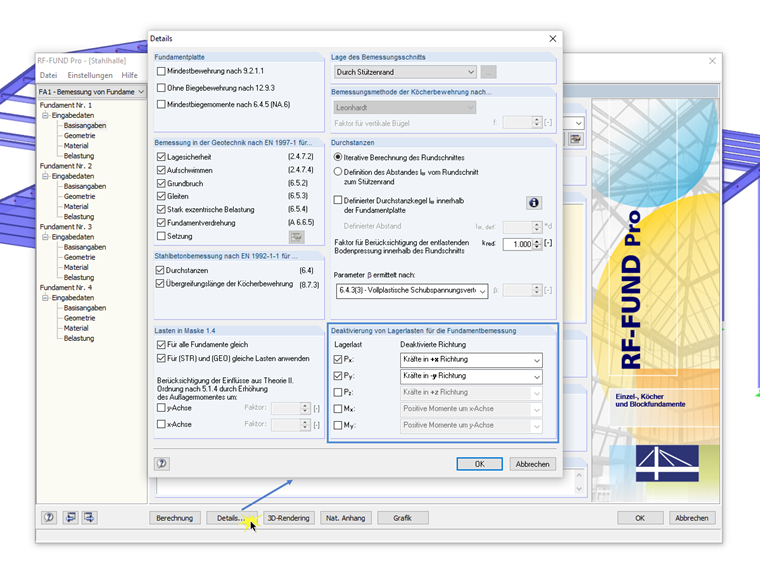

In RF-/FUND Pro können für solche Fälle nun die einzelnen Auflagerkräfte für die Fundamentbemessung individuell deaktiviert werden.

Autor

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Head of Product Engineering Concrete & Customer Support

Herr Meierhofer leitet die Entwicklung im Bereich Massivbau und unterstützt das Kundensupport-Team bei Anfragen zur Stahlbeton- und Spannbetonbemessung.

Schlüsselwörter

Einzelfundament Fundament Bemessungslast Auflagerkraft
