Nezohlednění podporových sil při posouzení základových patek

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Při modelování statických nosných systémů, zejména hal, se může stát, že některé části konstrukce v oblasti základů, které nemají žádný vliv na navazující konstrukci, nejsou v programu RFEM nebo RSTAB modelovány. U halových konstrukcí se jedná například o železobetonové základové desky, základové pásy nebo tahové pásy mezi základy sloupů.

Tyto konstrukční prvky se však při statickém výpočtu projeví jako podporové síly v uzlových podporách. Nicméně při dimenzování základových patek pomocí RF-/FOUNDATION Pro podle Eurokódu 2 a Eurokódu 7 se může stát, že nebudete chtít zohlednit složky podpor, které jsou součástí nemodelovaných konstrukcí. Příkladem může být nezohlednění vodorovné síly v uzlové podpoře, která je přenášena tažným pásem (deaktivace tahových sil) nebo železobetonovým základovým pásem (deaktivace tlakových sil) mezi jednotlivými základovými patkami.

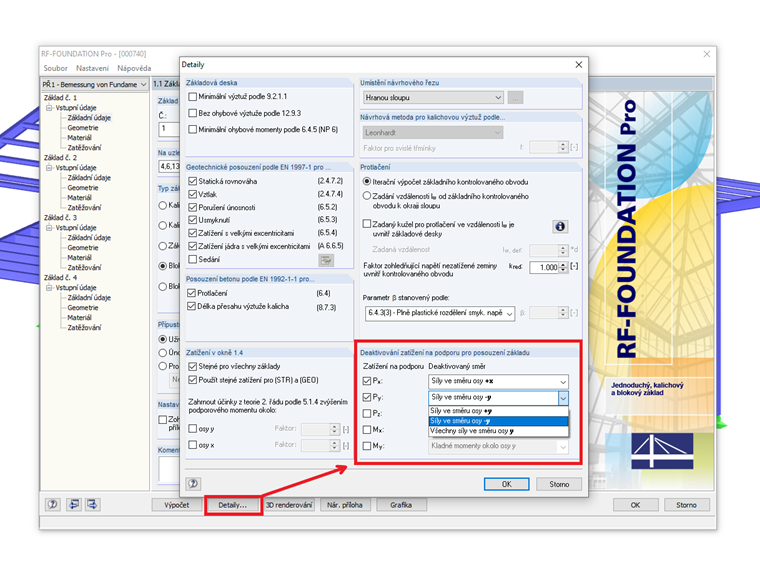

V přídavném modulu RF-/FOUNDATION Pro můžete nyní jednotlivé podporové síly pro posouzení základů zvlášť deaktivovat.

Autor

Dipl.-Ing. (FH) Alexander Meierhofer

Dipl.-Ing. (FH) Alexander Meierhofer

Vedoucí vývoje produktů pro betonu a péče o zákazníky

Ing. Meierhofer vede vývoj programů pro betonové konstrukce a podporuje tým péče o zákazníky při dotazech týkajících se posouzení konstrukcí ze železobetonu a předpjatého betonu.

Klíčová slova

Základová patka Základ Návrhové zatížení Podporová síla
