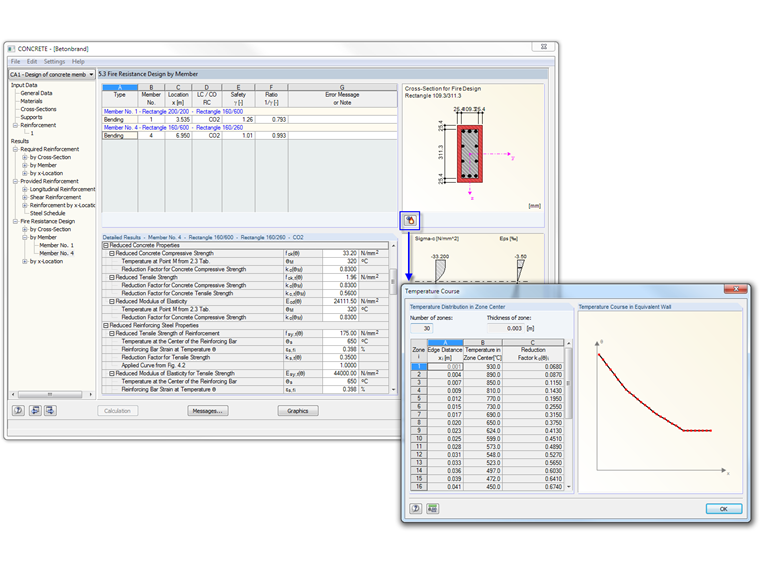

分区的数目可以在钢筋规格的“耐火”选项卡中定义。 在这里还可以指定防火等级或截面中受火的边。

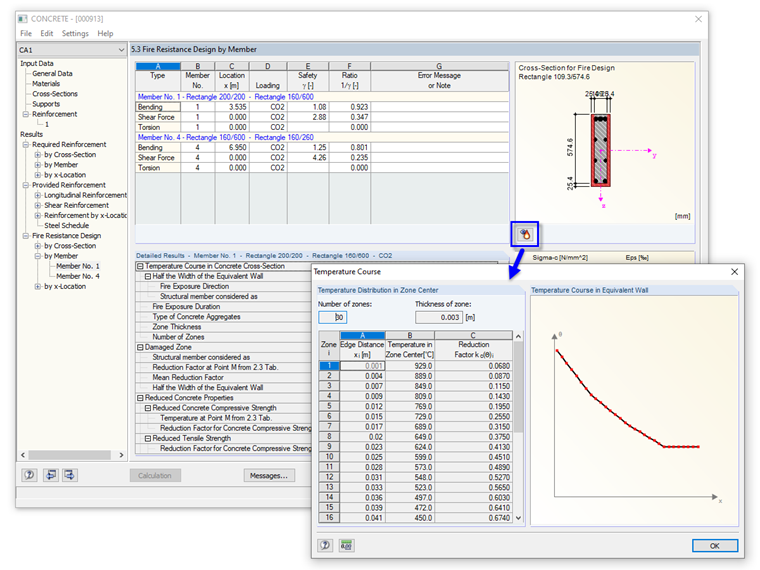

设计后，在截面上会显示损坏的区域，包括尺寸。 此外，等效墙的温度曲线也可以用于评估。 点击[温度曲线]按钮可以打开。
钢筋混凝土构件耐火设计
Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
作者
VOGL 先生负责创建和维护技术文档。
链接
参考
- EN 1992-1-2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2004
;
