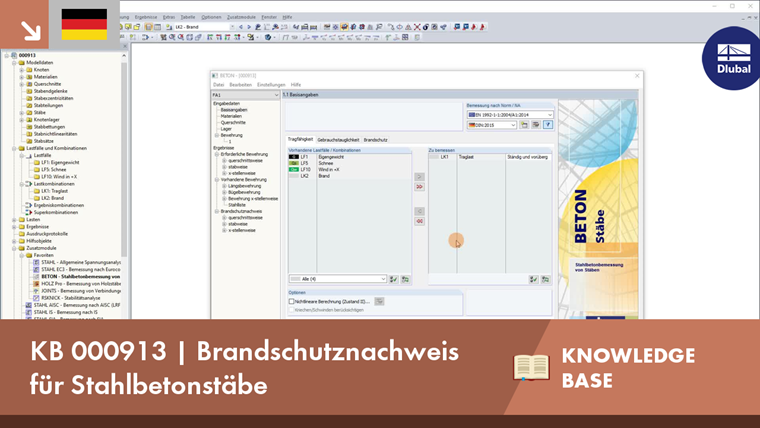

Brandschutznachweis für Stahlbetonstäbe

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Die Stahlbetonbemessung für den Brandfall erfolgt nach dem vereinfachten Verfahren gemäß EN 1992-1-2 Abschnitt 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.

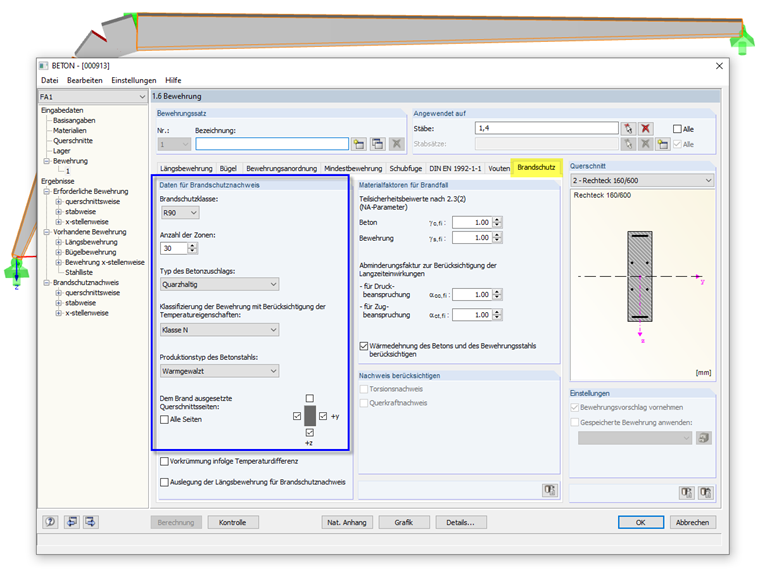

Die Anzahl der Zonen kann im Register "Brandschutz" bei den Bewehrungsvorgaben festgelegt werden. Dort sind auch Angaben zur Brandschutzklasse oder zu den Querschnittsseiten möglich, die dem Brand ausgesetzt sind.

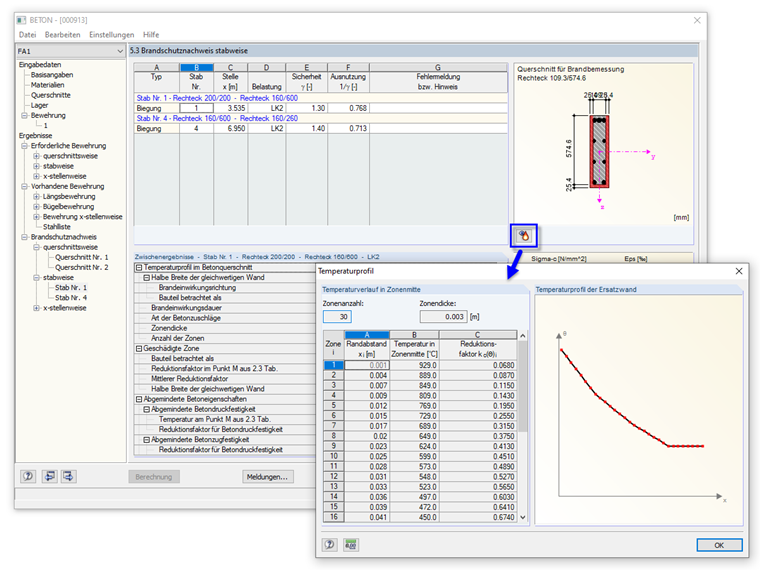

Nach der Bemessung wird die geschädigte Zone mitsamt Abmessungen am Querschnitt dargestellt. Für die Auswertung ist auch das Temperaturprofil der Ersatzwand hilfreich. Es lässt sich mit der Schaltfläche [Temperaturprofil] aufrufen.

Autor

Dipl.-Ing. (FH) Robert Vogl

Dipl.-Ing. (FH) Robert Vogl

Technical Editor, Product Engineering & Customer Support

Herr Vogl erstellt und pflegt die technische Dokumentation. Zudem beschäftigt er sich mit der Entwicklung des Programms DUENQ und leistet Kundensupport.

Schlüsselwörter

Brandschutz Brand Zonenmethode Geschädigte Zone Temperaturprofil Ersatzwand Reduzierter Querschnitt

Literatur

[1]   EN 1992-1-2: Bemessung und Konstruktion von Stahlbeton- und Spannbetontragwerken – Teil 1-2: Tragwerksbemessung für den Brandfall. Beuth Verlag GmbH, Berlin, 2004
