通过生成三维单元格对集装箱建模

提示和技巧

打开软件,在工具一栏中找到功能“生成模型 - 杆件” → “三维单元格…”,很容易就能创建规则以及不规则分割的单元格组成的集装箱(轮船集装箱、办公室集装箱、活动房等等)。

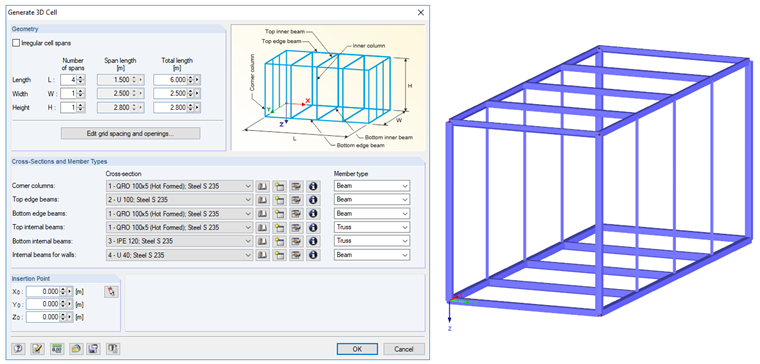

图片 01 - 生成三维单元格

此外在不规则网格布置的情况下,跨距和洞口在下一步对话框“编辑跨距和洞口…”对集装箱六个侧面的每个侧面自由配置。

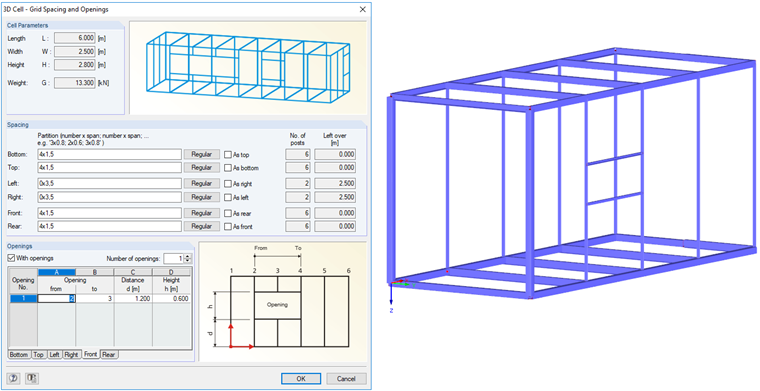

图片 02 - 跨距和洞口

通常在计算时应考虑出自梯形板的集装箱侧壁,最简单的方法是计算时把它的刚度设置为正交各向异性,编辑刚度时选择压型钢板类型。

在工具一栏中找到功能“生成模型 - 面” → “由单元格创建面”,设置好刚度后,先点击对话框定义面的单元格中鼠标箭头图形,然后点击模型中有交叉点的位置选择,只要点击几下鼠标就能完成创建集装箱单元格。

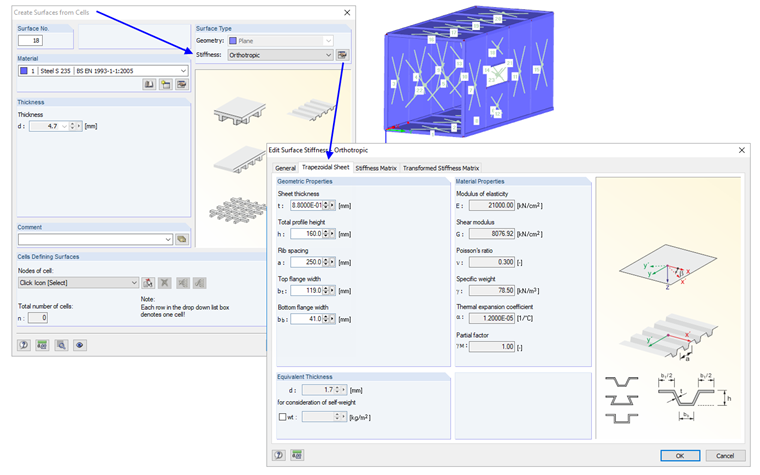

图片 03 - 由单元格创建面

另外也很容易对角件建模,只要在面上角节点处设置杆件并添加开口。 也可以把保存在块管理器中用户自定义角点添加在相应的位置。

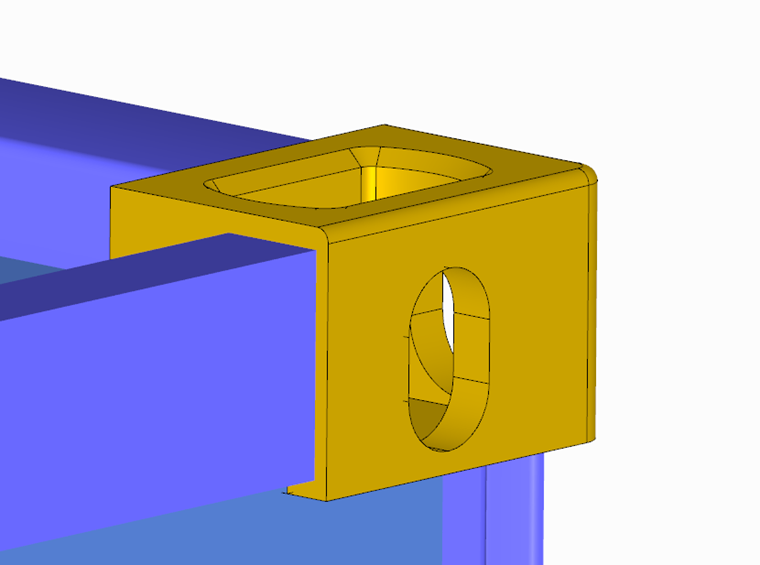

图片 04 - 角件模型
