Modelowanie kontenerów dzięki generowaniu komórki w 3D

Wskazówki i porady

Dzięki funkcji "Generować model - Pręty" → "Komórka 3D", można w łatwy sposób generować kontenery (kontenery wysyłkowe, biurowe, mieszkalne itd.) o regularnym i nieregularnym rozmieszczeniu ramek.

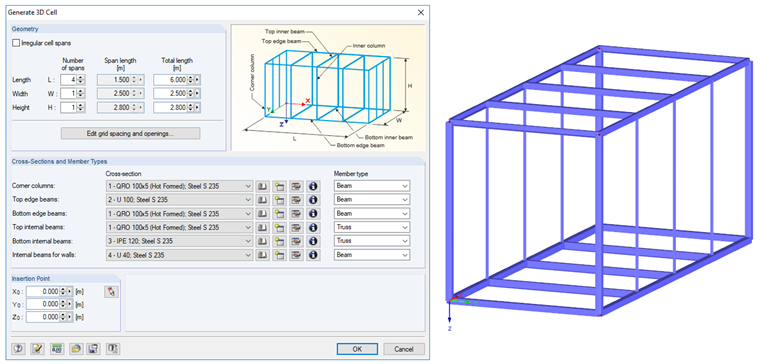

Rysunek 01 - Generowanie komórki 3D

Ponadto, w przypadku nieregularnego rozmieszczenia profili, rozstaw i otwory w konstrukcji można skonfigurować w kolejnym oknie dialogowym dla każdego z sześciu boków kontenera.

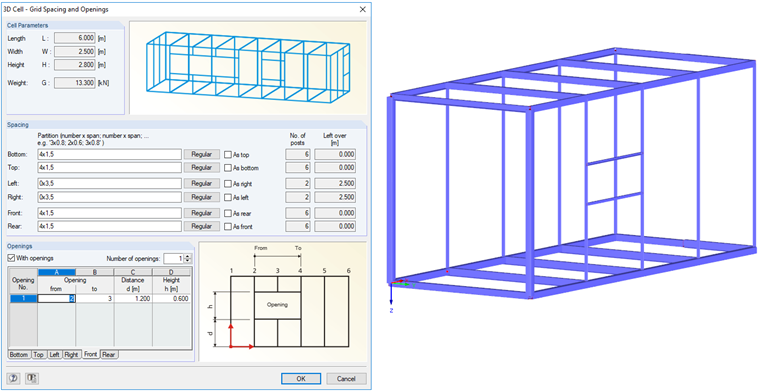

Rysunek 02 - Rozstaw profili i otwory

Jeżeli ściany boczne, zazwyczaj wykonane z blachy trapezowej, mają być wzięte pod uwagę w obliczeniach, najłatwiej je uwzględnić za pomocą powierzchni ortotropowej z blachy.

Za pomocą funkcji "Generować model - Powierzchnie" → "Powierzchnie z komórek", można szybko zamknąć pojedyncze komórki kontenera, kilkoma kliknięciami w powierzchnie.

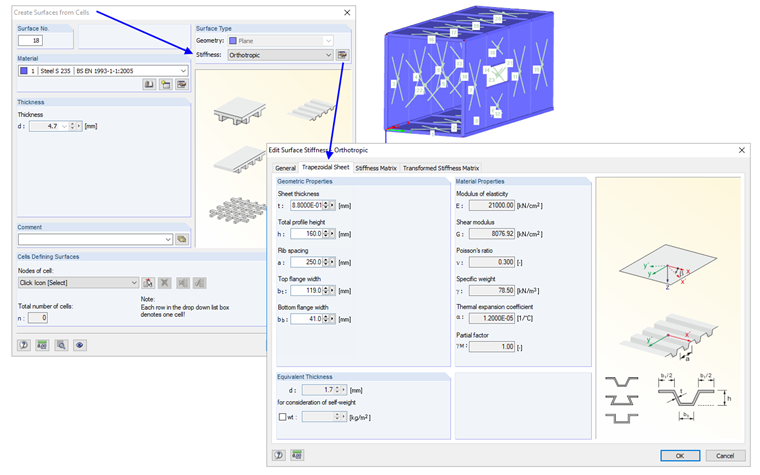

Rysunek 03 - Generowanie powierzchni z komórek

Istnieje możliwość łatwego zamodelowania dodatkowych uchwytów dźwigowych, poprzez podzielenie prętów na powierzchnie przy węzłach brzegowych i wstawienie otworów. Ponadto, punkty w narożach, zdefiniowane przez użytkownika, które zostały zapisane w Menadżerze bloków, można szybko wstawić w odpowiednim miejscu.

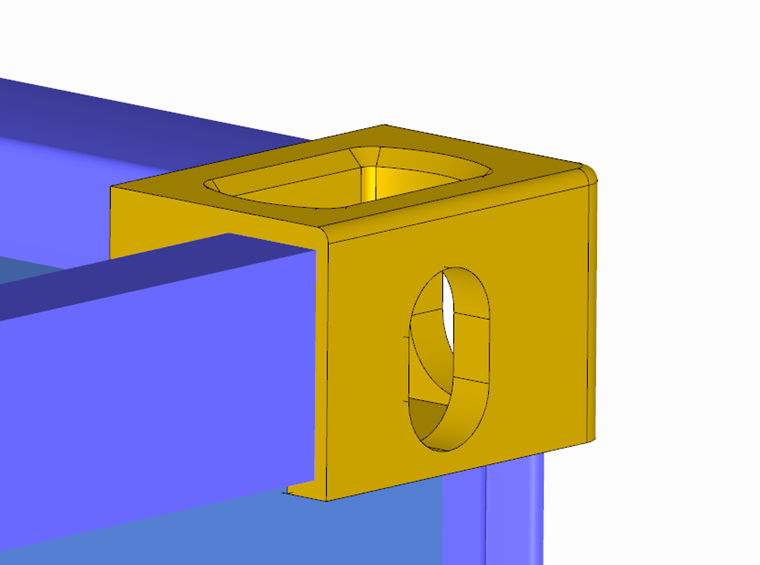

Rysunek 04 - Modelowanie uchwytów dźwigowych
