Container modellieren durch Generieren einer 3D-Zelle

Tipps & Tricks

Mit der Funktion "Modell generieren - Stäbe" → "3D-Zelle" lassen sich sehr leicht Container (Schiffscontainer, Bürocontainer, Wohncontainer und so weiter) mit regelmäßiger und unregelmäßiger Aufteilung der Zellen erzeugen.

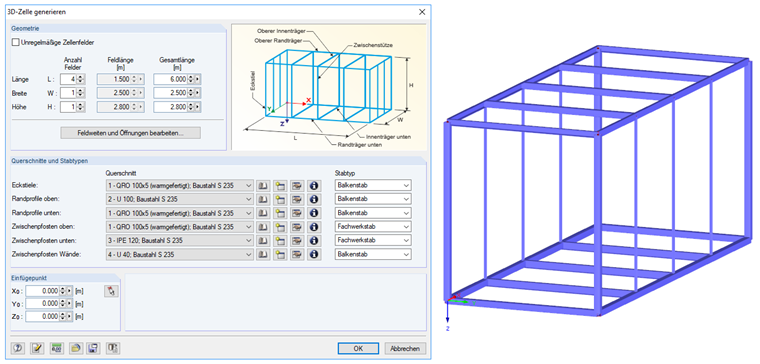

Bild 01 - D-Zelle generieren

Desweiteren können die Feldweiten, im Falle einer unregelmäßigen Rasteranordnung, und Öffnungen in einem weiteren Dialog für jede der sechs Containerseiten frei konfiguriert werden.

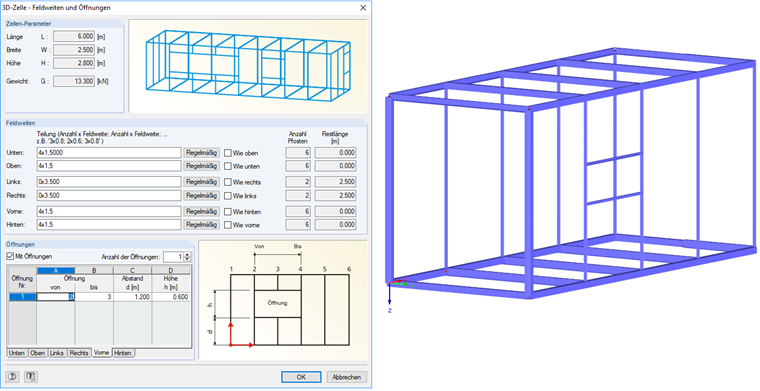

Bild 02 - Feldweiten und Öffnungen

Sollen die Seitenwände, welche in der Regel aus Trapezblech bestehen, mit in die Berechnung einfließen, kann man diese am einfachsten mittels einer orthotropen Fläche mit dem Orthotropietyp Trapezblech berücksichtigen.

Mit der Funktion "Modell generieren - Flächen" → "Flächen aus Zellen" lassen sich die einzelnen Zellen des Containers durch wenige Mausklicks sehr schnell durch Flächen schließen.

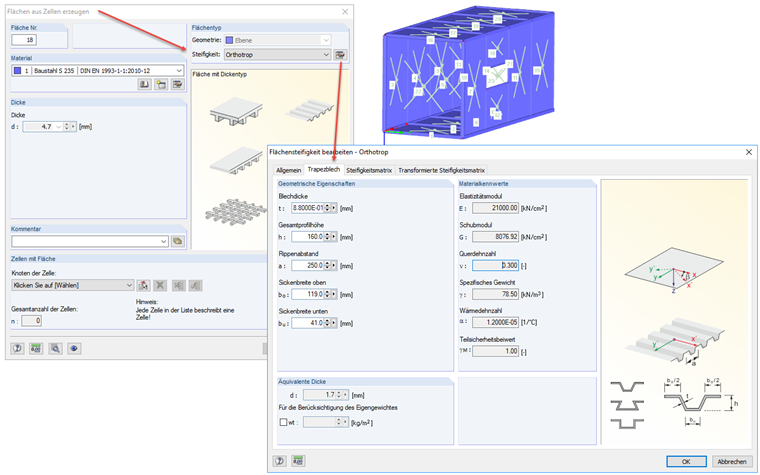

Bild 03 - Flächen aus Zellen erzeugen

Zusätzliche Kranösen lassen sich sehr leicht modellieren, indem man die Stäbe am Eckknoten in Flächen zerlegt und in diese Öffnungen einfügt. Auch benutzerdefinierte Eckpunkte, welche im Blockmanager abgespeichert wurden, lassen sich schnell an der entsprechenden Stelle einfügen.

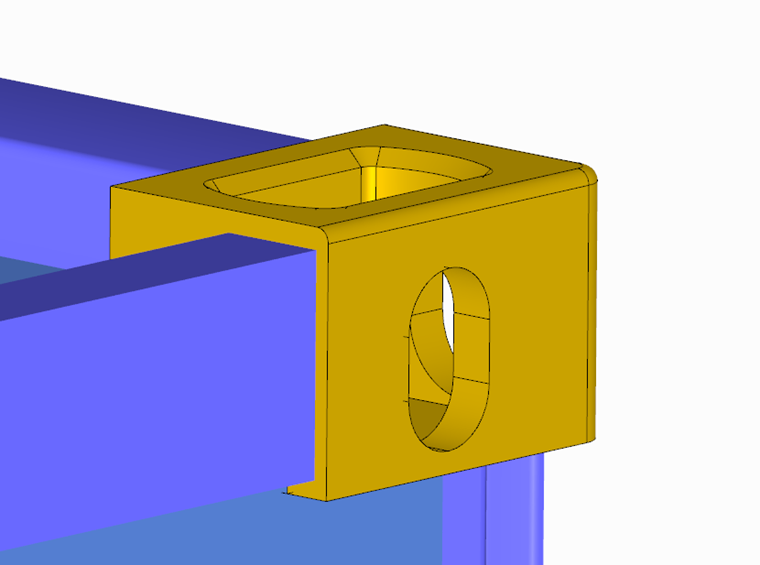

Bild 04 - Modellierung der Kranösen
