Modelování kontejneru pomocí funkce pro generování 3D buňky

Tipy & triky

Funkce „Generovat model - pruty“ → „3D buňka ...“ umožňuje velmi snadno vytvářet kontejnery (přepravní kontejnery, kancelářské kontejnery, mobilní domy a podobně) s pravidelným i nepravidelným rozvržením buněk.

Obr. 01 - Generování 3D buňky

V případě nepravidelného uspořádání lze navíc v dalším dialogu libovolně nastavit šířky polí a otvory u každé ze šesti stran kontejneru.

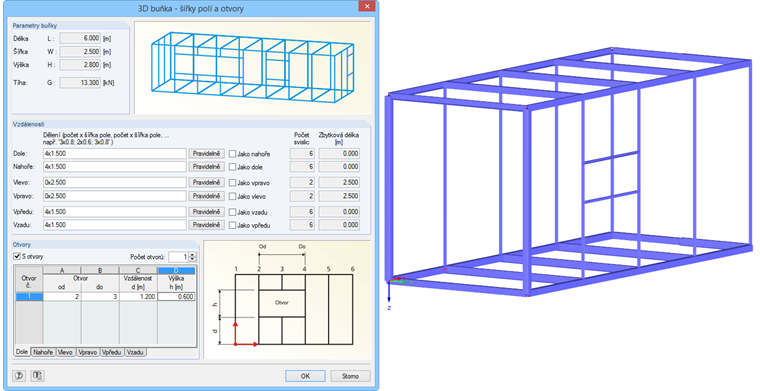

Obr. 02 - Šířky polí a otvory

Pokud se mají při výpočtu zohlednit boční stěny, které jsou obvykle z trapézového plechu, je nejsnazší zadat je jako ortotropní plochy s typem ortotropie Trapézový plech.

Funkce „Generovat model - plochy“ → "Plochy z buněk..." umožňuje jednotlivé buňky kontejneru velmi rychle uzavřít plochami několikerým kliknutím myší.

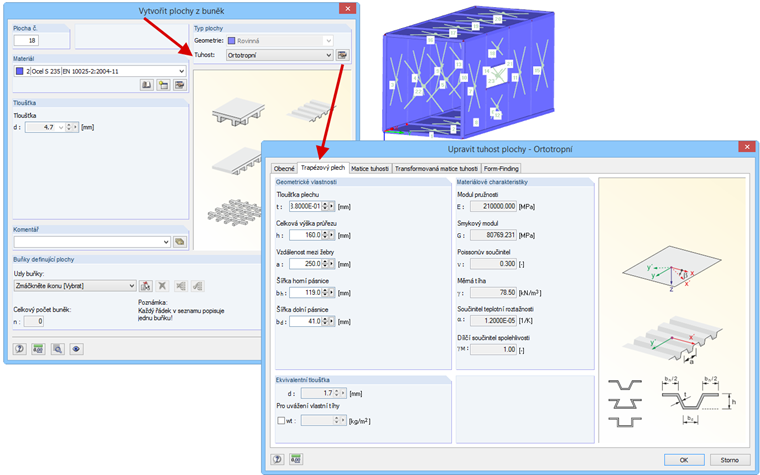

Obr. 03 - Vytvoření ploch z buněk

Závěsná oka pro jeřáb lze do modelu velmi snadno přidat tak, že pruty rozložíme v rohovém uzlu na plochy a do nich vložíme otvory. Také rohové body, které uživatel definoval a uložil do katalogu bloků, lze velmi rychle vložit na příslušné místo.

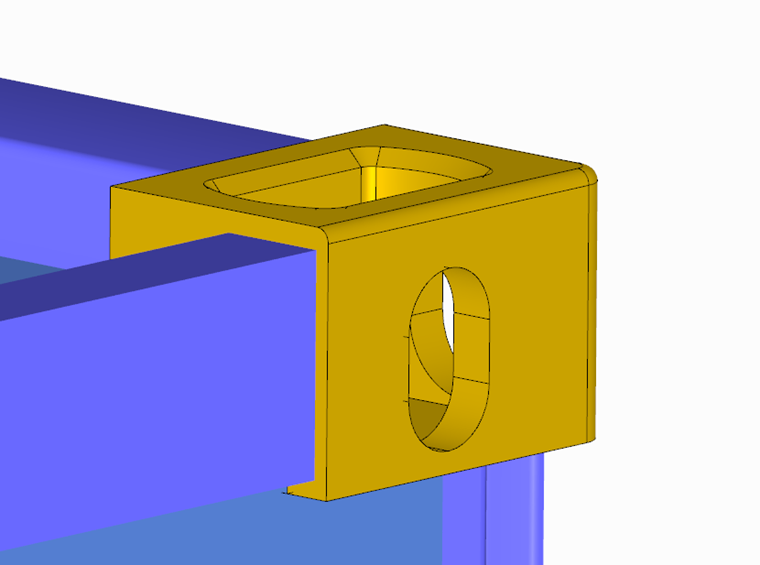

Obr. 04 - Modelování závěsných ok pro jeřáb

Klíčová slova

generátor modelu generovat 3D buňka kontejner
