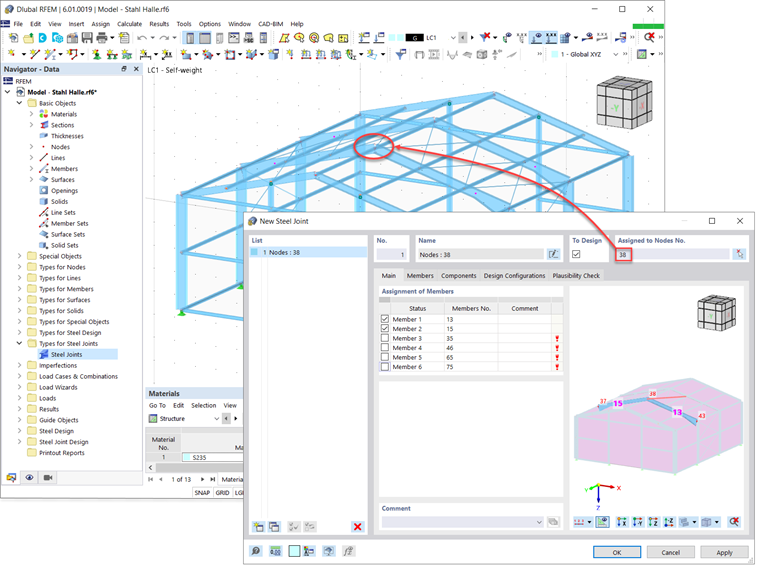

首先，激活模型基础数据中的钢结构节点模块。 这样，导航器中就会出现钢结构节点的类型，您可以通过双击钢结构节点条目来创建新的节点。 或者，您可以通过插入 → 钢结构节点类型 → 钢结构节点 → 对话框打开新建节点对话框（图1）。

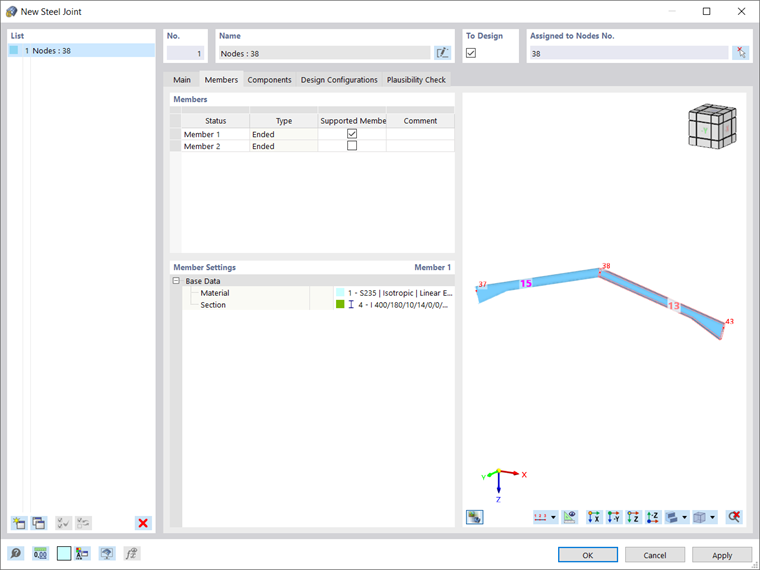

与手动定义钢结构节点组件一样，在 RFEM 模型中需要选择与要创建的钢结构节点相关的节点。 在选择节点的基础上，程序会识别并分配连接杆件，如图 2 所示。 默认情况下，所有杆件都处于选中状态，但可以取消选择不属于要设计的钢结构节点的杆件。
因为有限元分析要求至少一个杆件被支撑，而另一个杆件应该包含内力的荷载，所以必须定义受支撑的杆件。 这可以在新建钢节点对话框的杆件选项卡中完成。 在该选项卡中，您还可以调整杆件的基本设置，例如材料和截面（图3）。

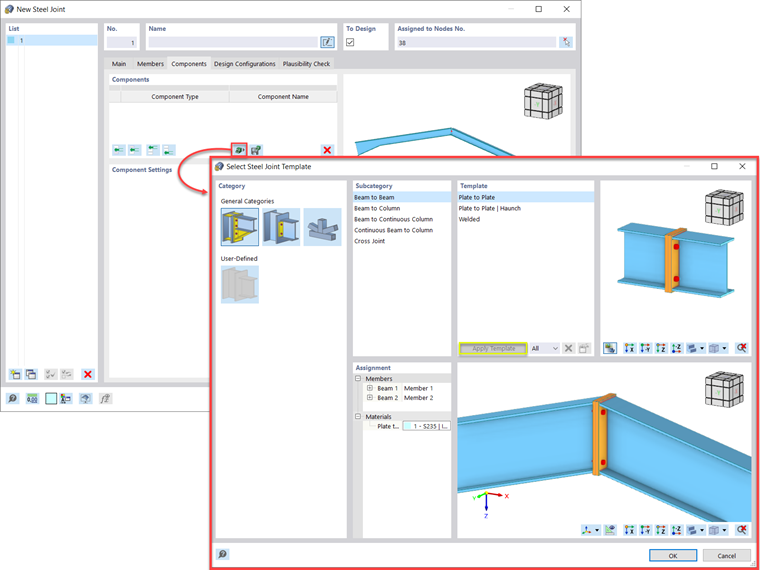

接下来，您可以定义钢连接的构件。 如前所述，程序库中提供的钢结构节点模板将用于创建感兴趣的节点。 值得一提的是，图书馆正在不断扩大。 通过图 4 中所示的图标可以访问可用的模板。
它们分为三类： 刚性、销钉和桁架。 对于每个模板，都有不同的子类别： 梁到梁的连接、梁到柱的连接、柱到梁的连接、交叉连接、K 形连接等。 您也可以选择预先存储的自定义钢结构节点模板。

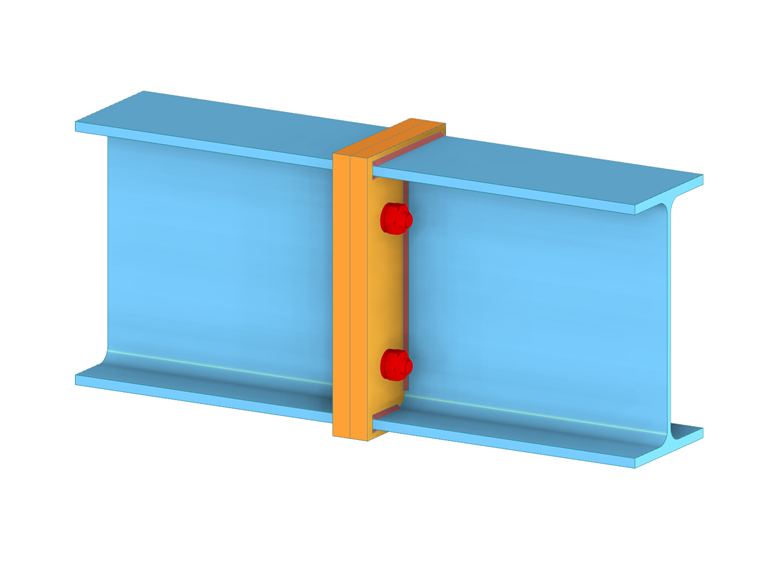

对于本文中感兴趣的节点，我们选择了一个板到板的节点模板来创建所选杆件之间的刚性梁到梁节点。 您可以通过单击“应用模板”按钮来选择模板。 然后，连接杆件将被自动分配为梁 1 和 2，但您可以与板的材料一起进行调整（图 4）。

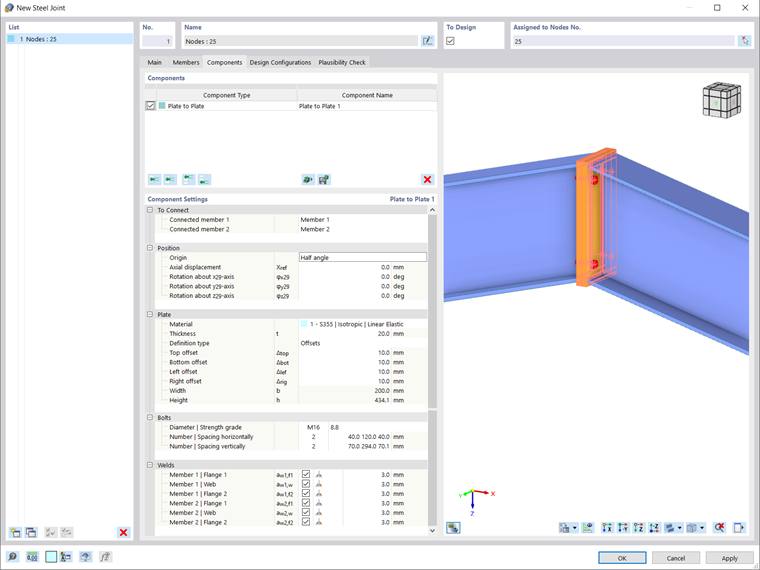

在新建钢节点对话框（图5）的组件选项卡中可以进一步编辑组件设置。 首先，您可以选择位置，包括原点（对于这种特定的连接类型，可以是半角或垂直）、轴向位移以及绕 x、y 和 z 轴的旋转。 然后可以调整板的厚度，一方面可以根据板的尺寸和位置定义板，另一方面可以根据板的偏移来定义板。
也可以调整其他组件（例如螺栓和焊缝）的设置。 例如，可以定义螺栓的直径和强度等级，以及数量和间距（水平和垂直）。 类似地，角焊缝、双角焊缝和对接焊缝也可以定义在翼缘和腹板的前面或后面。

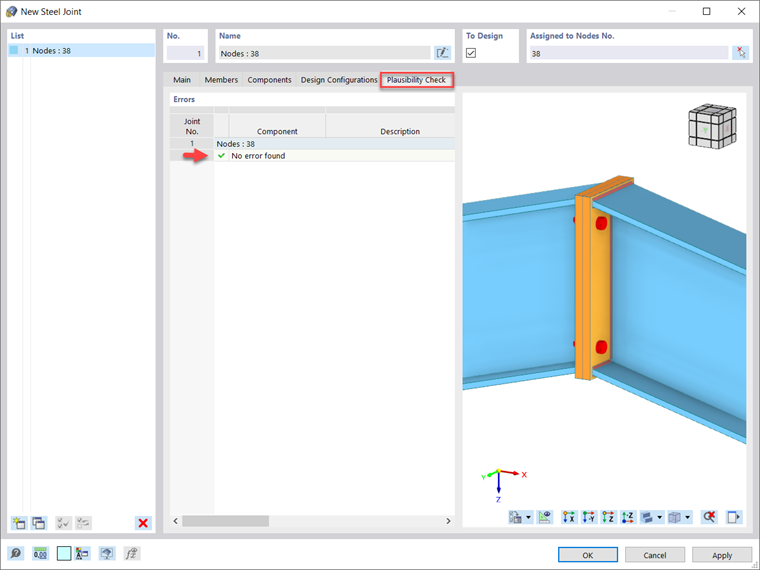

接下来，您可以如图 6 所示运行真实性检查来检查连接。 如果程序检测到数据丢失、板件碰撞、焊缝错误等，它们将被列为错误。 否则，将显示“未发现错误”消息，表示连接定义正确。
您还可以为设计分配最终配置，这将在下一篇知识库文章中介绍。

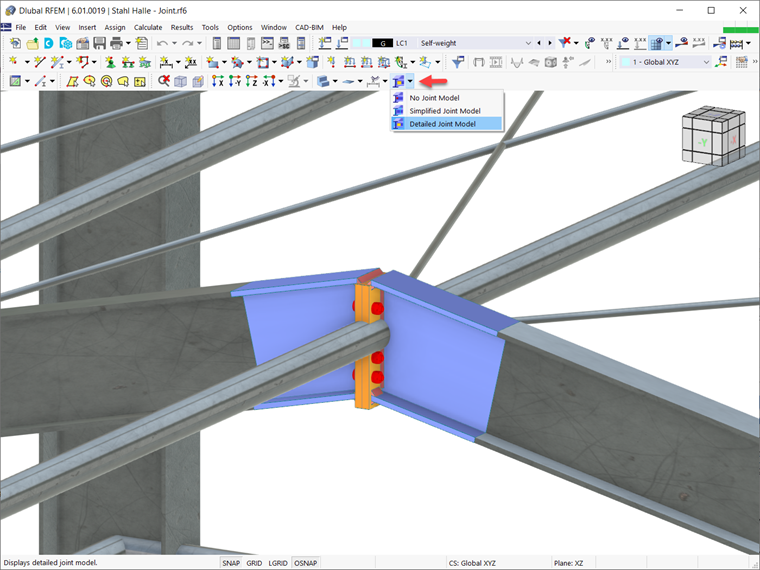

插入后，该钢结构节点就会出现在 RFEM 的工作窗口中。 例如，在图 7 中显示了钢结构节点的详细模型。但是，您也可以选择显示简化的节点模型，或不显示节点模型。
