Definición de componentes de unión de acero utilizando la biblioteca

Con el complemento Uniones de acero de RFEM 6, es posible crear y analizar conexiones de acero utilizando un modelo de elementos finitos. Es posible controlar el modelado de las conexiones mediante una introducción de los componentes sencilla y cómoda. Los componentes de la unión de acero se pueden definir o bien manualmente, o utilizando las plantillas disponibles en la biblioteca. El primer método se incluye en un artículo anterior de la base de conocimientos titulado "Un enfoque novedoso para el diseño de uniones de acero en RFEM 6". Este artículo se centrará en el último método; es decir, le mostrará cómo definir componentes de juntas de acero utilizando las plantillas disponibles en la biblioteca del programa.

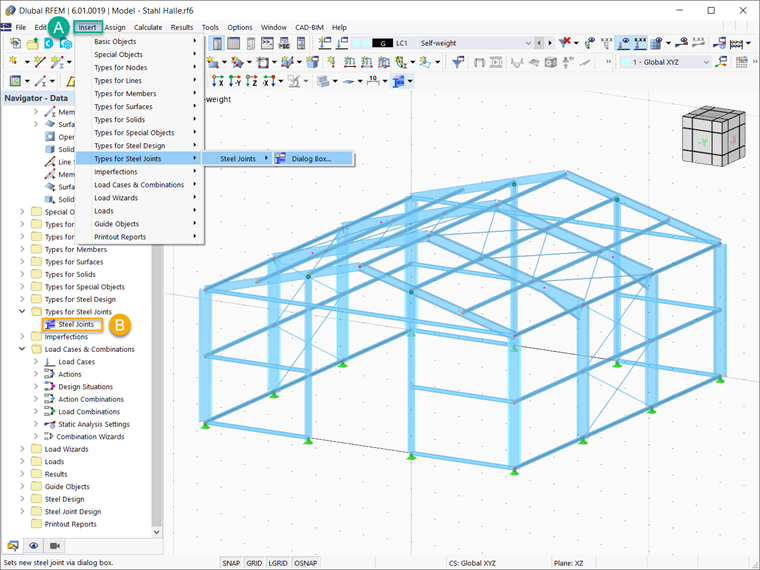

Primero, es importante activar el complemento Uniones de acero en los Datos básicos del modelo. De esta forma, Tipos para uniones de acero está disponible en el navegador, y puede crear nuevas uniones haciendo doble clic en la entrada Uniones de acero. Alternativamente, puede abrir el cuadro de diálogo Nueva unión mediante Insertar → Tipos para uniones de acero → Uniones de acero → Cuadro de diálogo (Imagen 1).

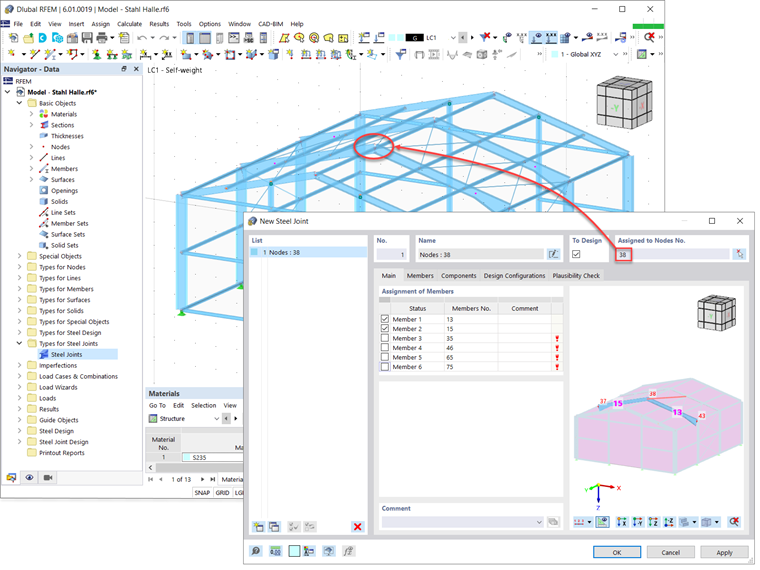

De la misma manera que cuando define los componentes de la unión de acero manualmente, es necesario seleccionar el nudo del modelo de RFEM asociado con la conexión de acero que se va a crear. Sobre la base de la selección de nudos, el programa reconoce y asigna las barras de conexión como se muestra en la Imagen 2. De forma predeterminada, se seleccionan todas las barras, pero puede anular la selección de las barras que no pertenecerán a la conexión de acero que se va a calcular.

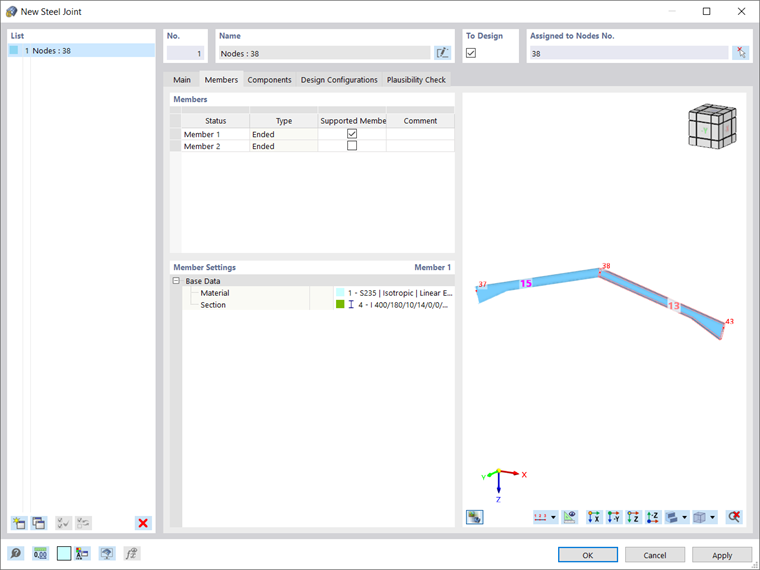

Es necesario definir qué barra está apoyada, ya que el AEF requiere que al menos una barra esté apoyada, mientras que la otra debe contener la carga en términos de esfuerzos internos. Esto se puede hacer en la pestaña Barras del cuadro de diálogo Nueva unión de acero. En esta pestaña, también puede ajustar la configuración básica de las barras, como el Material y la Sección (Imagen 3).

A continuación, puede definir los componentes de la conexión de acero. Como se mencionó anteriormente, las plantillas de uniones de acero que se ofrecen en la biblioteca del programa se utilizarán para crear la conexión de interés. Es importante mencionar que la biblioteca se amplía continuamente. Se puede acceder a las plantillas disponibles a través del icono indicado en la Imagen 4.

Se agrupan en tres categorías generales: rígido, articulado y en celosía. Para cada una de ellas, hay varias subcategorías en las que se organizan las plantillas: conexiones viga-viga, conexiones viga-pilar, conexiones pilar-viga, uniones en cruz, uniones en K, etc. Alternativamente, puede elegir sus propias plantillas de uniones de acero definidas por el usuario almacenadas de antemano.

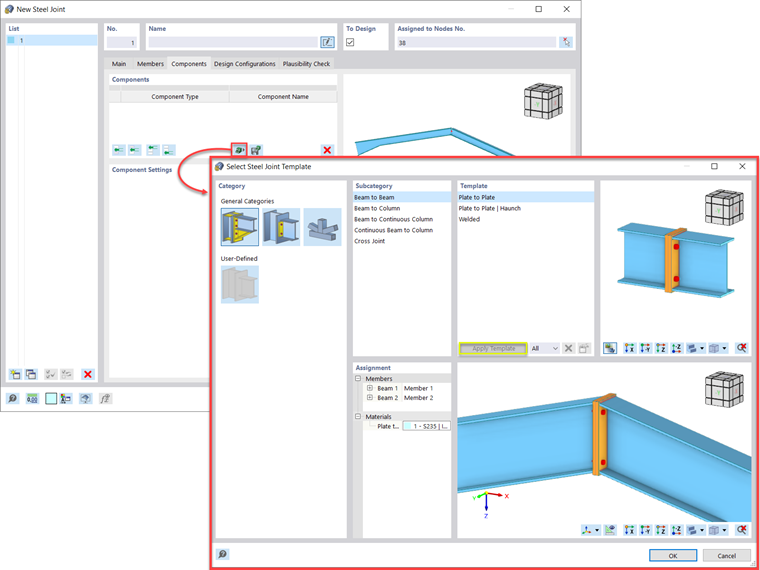

Para la conexión de interés en este artículo, se elige una plantilla de unión placa con placa para crear la conexión rígida viga con viga entre las barras seleccionadas. Puede seleccionar la plantilla haciendo clic en el botón "Aplicar plantilla". Luego, las barras de conexión se asignan automáticamente como vigas 1 y 2, pero puede ajustar esto junto con el material de la placa (Imagen 4).

La configuración del componente se puede editar aún más en la pestaña Componentes del cuadro de diálogo Nueva unión de acero (Imagen 5). Primero, puede elegir la posición incluyendo el origen (ya sea semiangular o perpendicular para este tipo de unión en particular), el desplazamiento axial y el giro alrededor de los ejes x, y y z. A continuación, se puede ajustar el espesor de la placa, y la placa se puede definir en términos de sus dimensiones y posiciones por un lado, o desviaciones por otro.

También se puede ajustar la configuración para los otros componentes, como los tornillos y las soldaduras. Por ejemplo, se puede definir el diámetro y el grado de resistencia de los tornillos, así como el número y la separación (horizontal y vertical). De manera similar, las soldaduras en ángulo, en ángulo doble y a tope se pueden definir en el lado frontal o posterior de las alas y almas.

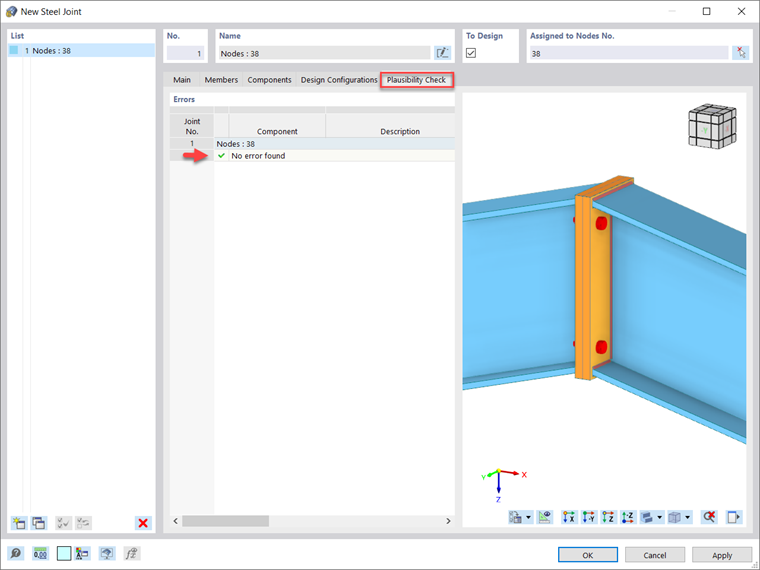

A continuación, puede ejecutar una comprobación plausible como se muestra en la Imagen 6 para examinar la conexión. Si el programa detecta datos faltantes, colisiones de placas, soldaduras incorrectas, etc., se enumerarán como errores. De lo contrario, se mostrará el mensaje "No se ha encontrado ningún error", lo que significa que la conexión está bien definida.

También puede asignar la configuración del estado límite último para el cálculo, que se considerará en un próximo artículo de la base de conocimientos.

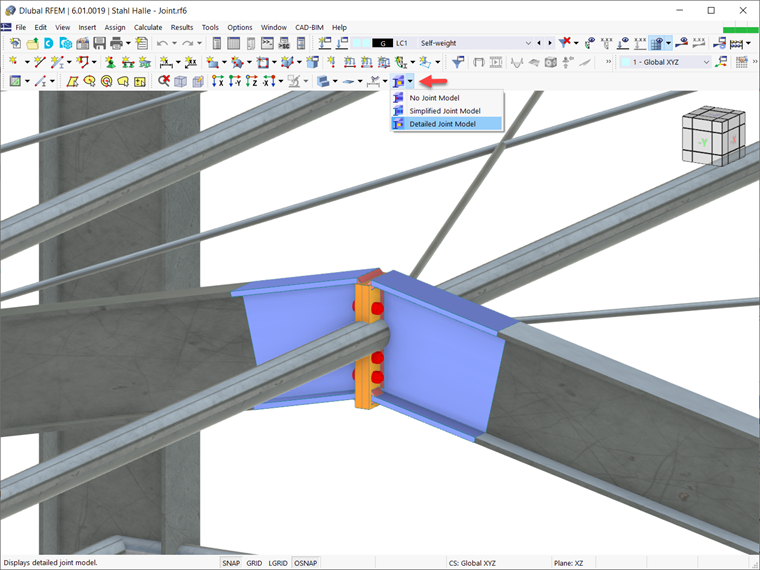

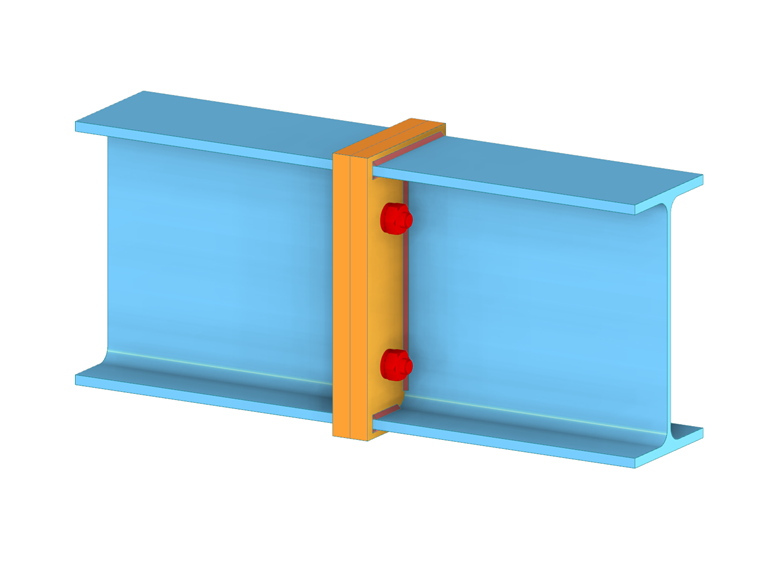

Una vez insertada, la unión de acero está disponible en la ventana de trabajo de RFEM. En la Imagen 7, por ejemplo, se muestra el modelo detallado de uniones de acero; sin embargo, también puede elegir mostrar modelos de uniones simplificados o no mostrar modelos de uniones.
