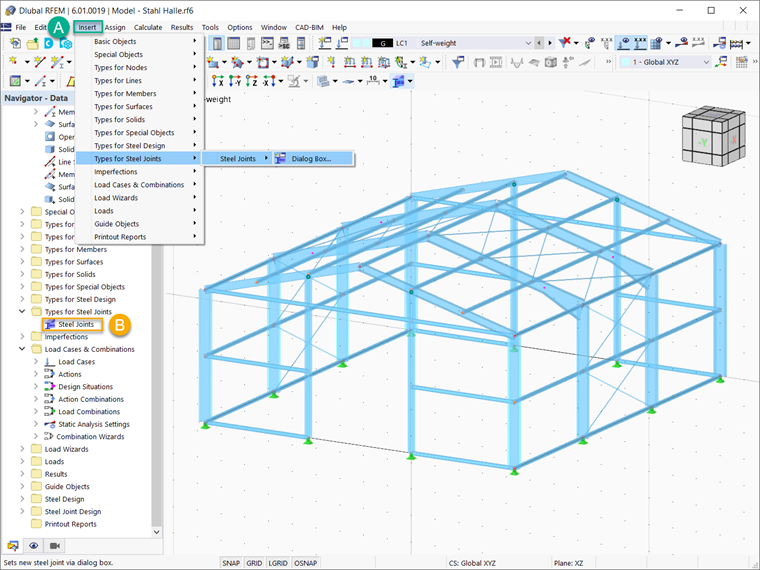

Em primeiro lugar, é importante ativar o módulo Juntas de aço nos dados gerais do modelo. Desta forma, o navegador fica disponível Tipos para ligação de aço e pode criar novas ligações através de um clique duplo na entrada Ligações de aço. Em alternativa, pode abrir a caixa de diálogo Nova ligação através de Inserir → Tipos para ligação de aço → Ligações de aço → Caixa de diálogo (Figura 1).

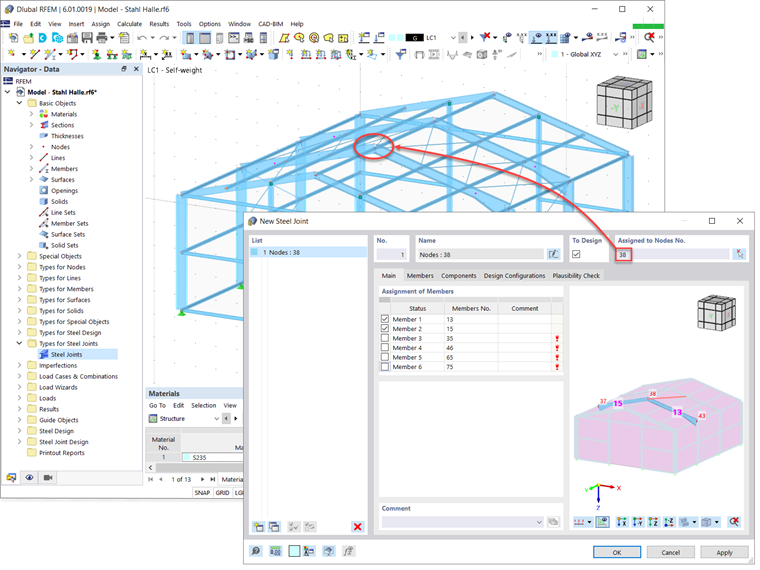

Da mesma forma como quando define manualmente os componentes da ligação de aço, é necessário selecionar o nó do modelo do RFEM associado à ligação de aço a ser criada. Com base na seleção do nó, o programa reconhece e atribui as barras de ligação como apresentado na Figura 2. Por defeito, todas as barras estão selecionadas, mas pode desmarcar as barras que não pertencerão à ligação de aço a ser dimensionada.

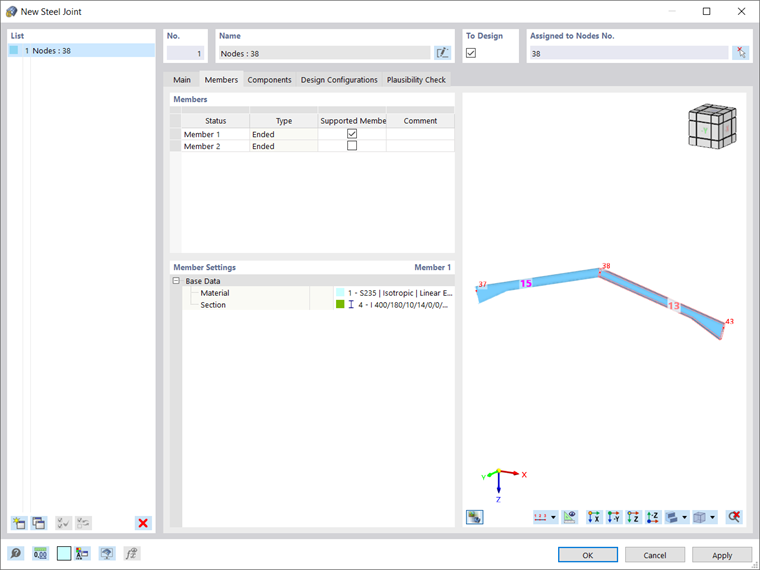

É necessário definir qual a barra que está apoiada, uma vez que o método de elementos finitos requer que pelo menos uma barra esteja apoiada, enquanto a outra deve conter o carregamento em termos de esforços internos. Isto pode ser feito no separador Barras da caixa de diálogo Nova ligação de aço. Neste separador, também pode ajustar as configurações base das barras, tais como Material e Secção (Figura 3).

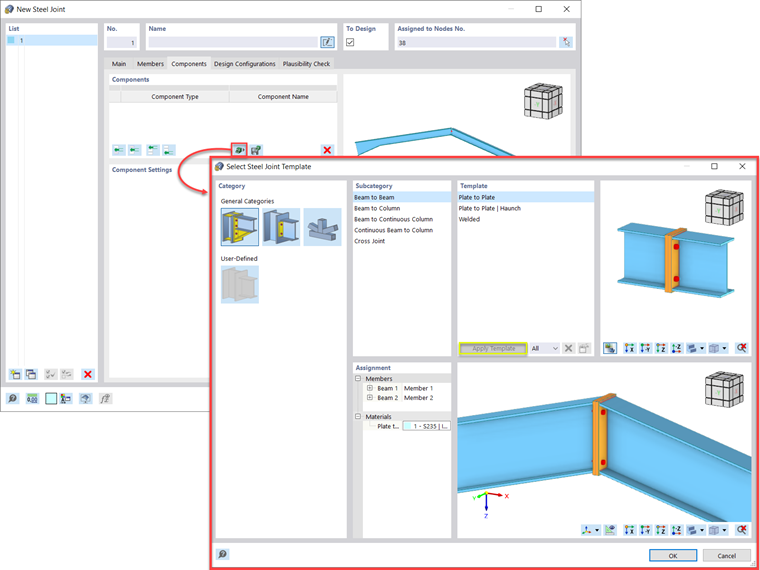

De seguida, define os componentes da ligação de aço. Como mencionado anteriormente, serão utilizados os modelos de ligações de aço oferecidos na biblioteca do programa para criar a ligação de interesse. De referir que a biblioteca é constantemente aumentada. Os modelos disponíveis são acessíveis através do ícone indicado na Figura 4.
Estão agrupados em três categorias gerais: rígida, articulada e treliçada. Para cada um deles, existem várias subcategorias nas quais os modelos são organizados: ligações de viga a viga, ligações de viga a pilar, ligações de pilar a viga, ligações transversais, K ligações, etc. Em alternativa, pode escolher previamente os seus próprios modelos de ligação de aço definidos pelo utilizador.

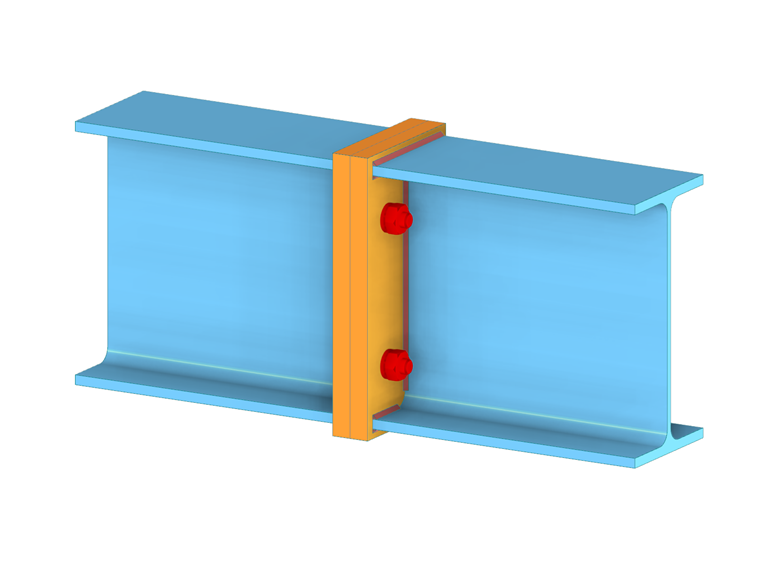

Para a ligação de interesse deste artigo, é escolhido um gabarito de ligação entre placas para criar a ligação rígida entre as barras selecionadas. Pode seleccionar o modelo clicando no botão "Aplicar modelo". De seguida, as barras de ligação são atribuídas automaticamente como vigas 1 e 2, mas isso pode ser ajustado em conjunto com o material da placa (Figura 4).

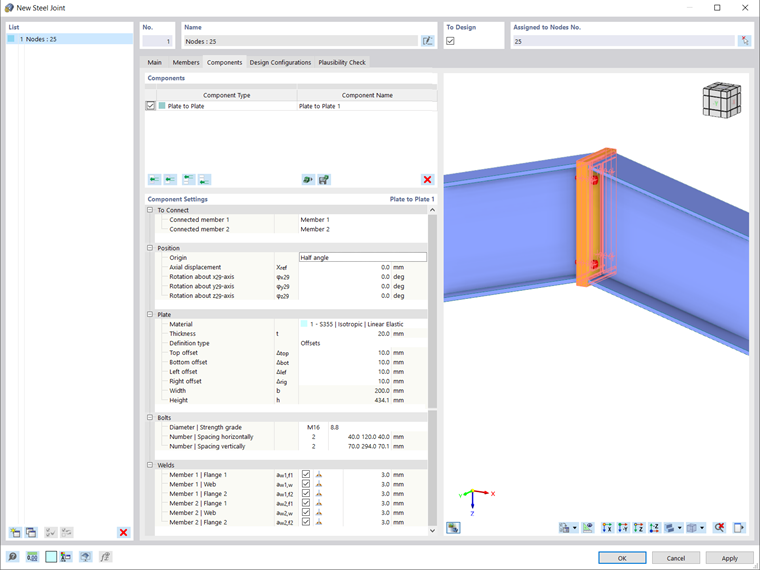

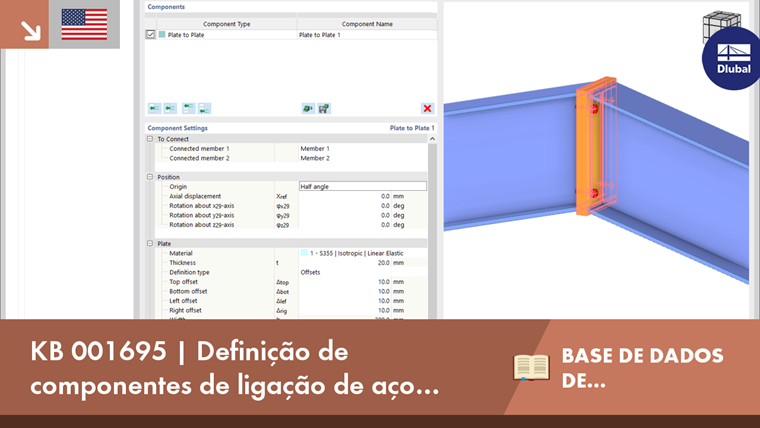

As definições do componente podem ser editadas no separador Componentes da caixa de diálogo Nova ligação de aço (Figura 5). Em primeiro lugar, pode escolher a posição incluindo a origem (meio ângulo ou perpendicular para este tipo de ligação em particular), o deslocamento axial e a rotação em torno dos eixos x, y e z. Em seguida, a espessura da placa pode ser ajustada e a placa pode ser definida em termos das suas dimensões e posições, por um lado, ou desvios, por outro.
As configurações para os outros componentes, tais como parafusos e soldaduras, também podem ser ajustadas. Por exemplo, pode ser definido o diâmetro e a classe de resistência dos parafusos, bem como o número e o espaçamento (horizontal e vertical). De forma semelhante, podem ser definidas soldaduras de ângulo, de ângulo duplo e de extremidade na parte frontal ou traseira de banzos e almas.

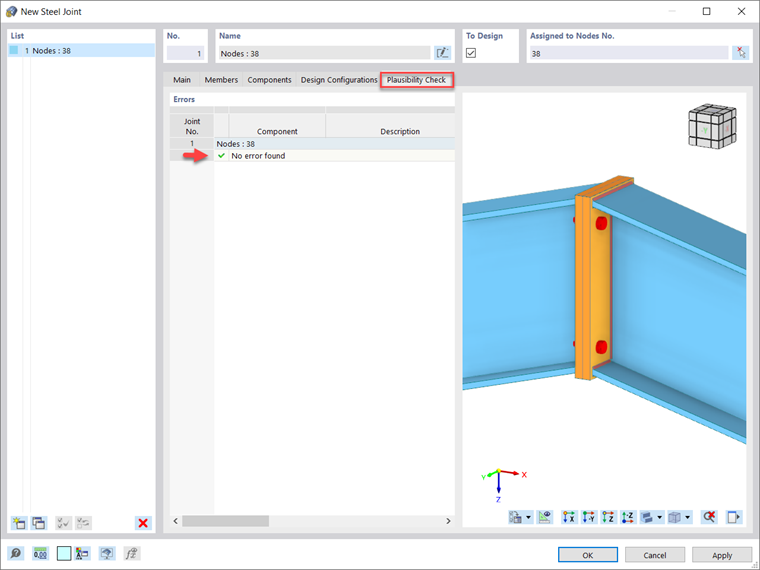

Em seguida, pode realizar uma verificação de plausibilidade como apresentado na Figura 6 para examinar a ligação. Se o programa detetar dados em falta, colisões de placas, soldaduras incorretas, etc., estes serão listados como erros. Caso contrário, será apresentada a mensagem “Nenhum erro encontrado”, o que significa que a ligação está bem definida.
Também é possível atribuir a configuração última ao dimensionamento, a qual será considerada num próximo artigo da base de dados de conhecimento.

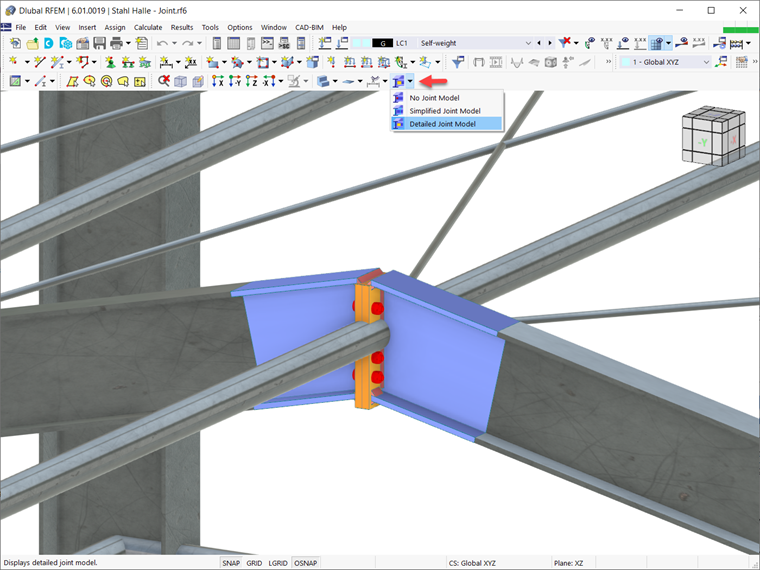

Uma vez inserida, a ligação de aço fica disponível na janela de trabalho do RFEM. Na Figura 7, por exemplo, é apresentado o modelo detalhado de ligação de aço; no entanto, também é possível optar por apresentar os modelos de ligação simplificados ou não apresentar nenhum modelo de ligação.
