在当今的设计流程中，软件工具之间的无缝数据交换对于提高效率和准确性至关重要。 对于结构工程师来说，拥有将 CAD 软件与结构分析软件集成的能力对于结构工程师的正确设计和全面分析至关重要。 一个典型的例子就是 AutoCAD 与 RFEM 6 和 RSTAB 9 等结构分析软件之间的集成。
RFEM 6 和 RSTAB 9 支持集成 DXF 文件，这样用户可以将 CAD 图形直接导入程序中进行分析设计。 这种流线型的 AutoCAD 和 RFEM 6 之间的数据传输提高了工作效率，同时降低了出错的可能性。 通过准确地传递例如几何形状、尺寸和材料属性等重要信息，这种交换可以最大限度地减少手动数据输入错误，加速迭代和做出决定。
本文简要介绍了数据交换功能，在以下专题报告中将介绍各种导入/导出功能：
将 DXF 数据导入到 RFEM 6 和 RSTAB 9

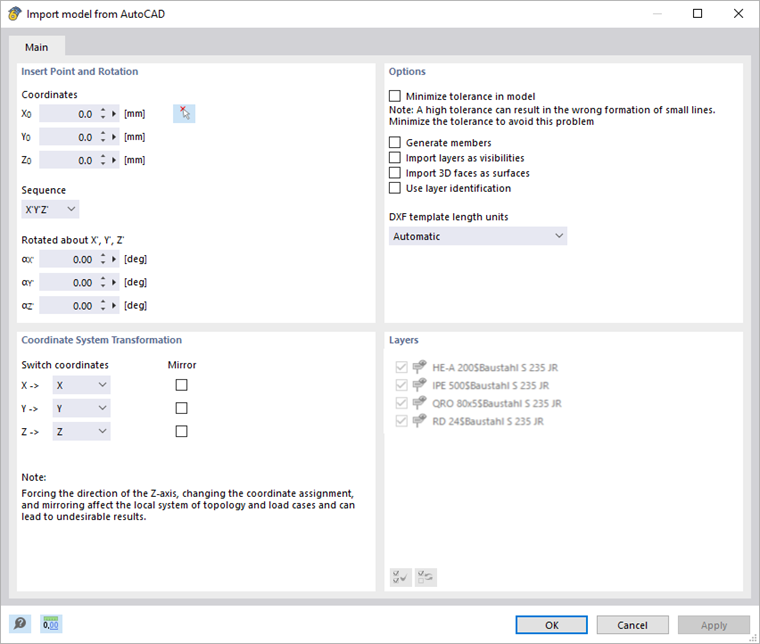

在 RFEM 6 和 RSTAB 9 中导入 DXF 数据的界面非常直观，用户可以直接从 AutoCAD 导入模型或从 DXF 文件导入（见图 1）。 需要注意的是，标准 DXF 格式和 DXF II（均当前可用）之间的主要区别在于它们所采用的技术。 DXF II 基于更高级的框架构建，与旧的 DXF 格式相比，具有更强和更强大的功能。 DXF II 技术的研发工作正在进行中， 将来，DXF II 将成为标准的唯一 DXF 格式，取代旧版本。
当直接从 AutoCAD 导入 DXF 数据时，用户可以无缝导出或导入数据，而无需保存当前文件。 该过程允许在 AutoCAD 和 RFEM 6 或 RSTAB 9 之间直接进行数据传输，而 CAD 应用程序必须保持打开状态。 先进的 DXF II 技术在后台运行，这确保了 DXF II 和 AutoCAD 具有相同的功能。 但是，较早的 DXF 格式缺少 DXF II 所具有的某些功能，因此通用性较差。
导入后，DXF 格式的几何图形将被转换为结构模型中的一个元素，以便用户可以根据 CAD 图纸中的精确几何图形进行结构分析。 导入过程支持包含节点和线，杆件也可以导入。 用户可以在层中定义与截面相关的信息，还可以选择选择材料名称。 层的名称为截面名称，并且是自动分配给第一个预定义材料中的材料。 如果某个层的名称与 Dlubal 截面和材料相对应，那么这些截面和材料也将被沿用。
此外，如果 CAD 中的对象是三维面，也支持面导入。 此外，用户还可以选择导入 DXF 文件作为背景层。 这些可以用作辅助对象，从而可以更快，更有效地建模。
将 DXF 数据导入 RFEM 6/RSTAB 9 的优势
1. 轻松编辑和调整：在 RFEM 6 和 RSTAB 9 中提供了多种修改导入的 DXF 文件的选项。 用户可以调整几何尺寸，添加或删除单元，以及定义结构模型的边界条件，所有这一切都可以在软件中完成。
2. 层管理： RFEM 6/RSTAB 9 支持从 DXF 文件导入多个层，以便用户可以分别处理不同的设计构件。 例如，可以在软件中为边界线、荷载和结构构件等层分配不同的属性，从而获得组织良好的模型。
3. 兼容性和灵活性： RFEM 6 和 RSTAB 9 可确保在导入过程中原始 DXF 图形的完整性得以保留。 此外，它还允许用户在继续在 RFEM 6/RSTAB 9 中工作的同时管理在 AutoCAD 中所做的更改，这使得 RFEM 6/RSTAB 9 成为与其他使用 AutoCAD 进行绘图的专业人员进行合作的有用工具。
导出 DXF 文件
RFEM 6 和 RSTAB 9 还提供将结构模型导出为 DXF 文件的功能，这样可以更好地与 CAD 专业人员进行合作。 导出的基本功能与导入类似，将在另一篇知识库文章中进行详细介绍。 需要注意的是，如前所述，DXF II 接口与标准的 DXF 接口不同。 除了节点和线外，DXF II 接口还支持有限元网格、变形、尺寸线等的导出，为全面的数据交换提供了更广泛的功能。
概述总结
通过集成 AutoCAD 中的 DXF 文件，RFEM 6 和 RSTAB 9 使工程师们可以充分利用这两个平台的优势。 CAD 软件和结构分析软件之间的无缝数据传输简化了工作流程，提高了结构设计和分析的效率和准确性。 这种互操作性不仅可以提高工作效率，还可以在整个工程设计过程中促进更好的协作。
