W dzisiejszych procesach obliczeniowych płynna wymiana danych między programami ma kluczowe znaczenie dla maksymalizacji wydajności i dokładności. Dla inżynierów konstrukcyjnych możliwość integracji CAD i oprogramowania analitycznego ma kluczowe znaczenie dla zapewnienia prawidłowego odwzorowania i dogłębnej analizy obliczeń. Doskonałym tego przykładem jest integracja między AutoCAD, szeroko stosowanym programem CAD, który umożliwia projektantom tworzenie precyzyjnych rysunków, a programami do analizy statyczno-wytrzymałościowej, takimi jak RFEM 6 i RSTAB 9.
Programy RFEM 6 i RSTAB 9 obsługują integrację plików DXF, umożliwiając użytkownikom bezpośredni import rysunków CAD do programu w celu dalszej analizy i obliczeń. Uproszczony transfer danych między AutoCAD i RFEM 6 zwiększa produktywność, jednocześnie zmniejszając prawdopodobieństwo błędów. Dzięki dokładnemu przekazywaniu istotnych informacji, takich jak geometria, wymiary i właściwości materiału, wymiana ta minimalizuje błędy związane z ręcznym wprowadzaniem danych oraz przyspiesza procesy iteracyjne i podejmowanie decyzji.
Niniejszy artykuł zawiera ogólne omówienie opcji wymiany danych, a poszczególne funkcje importu/eksportu są wyjaśnione bardziej szczegółowo w następujących artykułach w Bazie informacji:
- KB 1941 | Interfejs z integracją plików AutoCAD i DXF - część 2/3: Funkcje importu
- KB 1942 | Interfejs z integracją plików AutoCAD i DXF: Funkcje eksportu
Import danych DXF w RFEM 6 i RSTAB 9

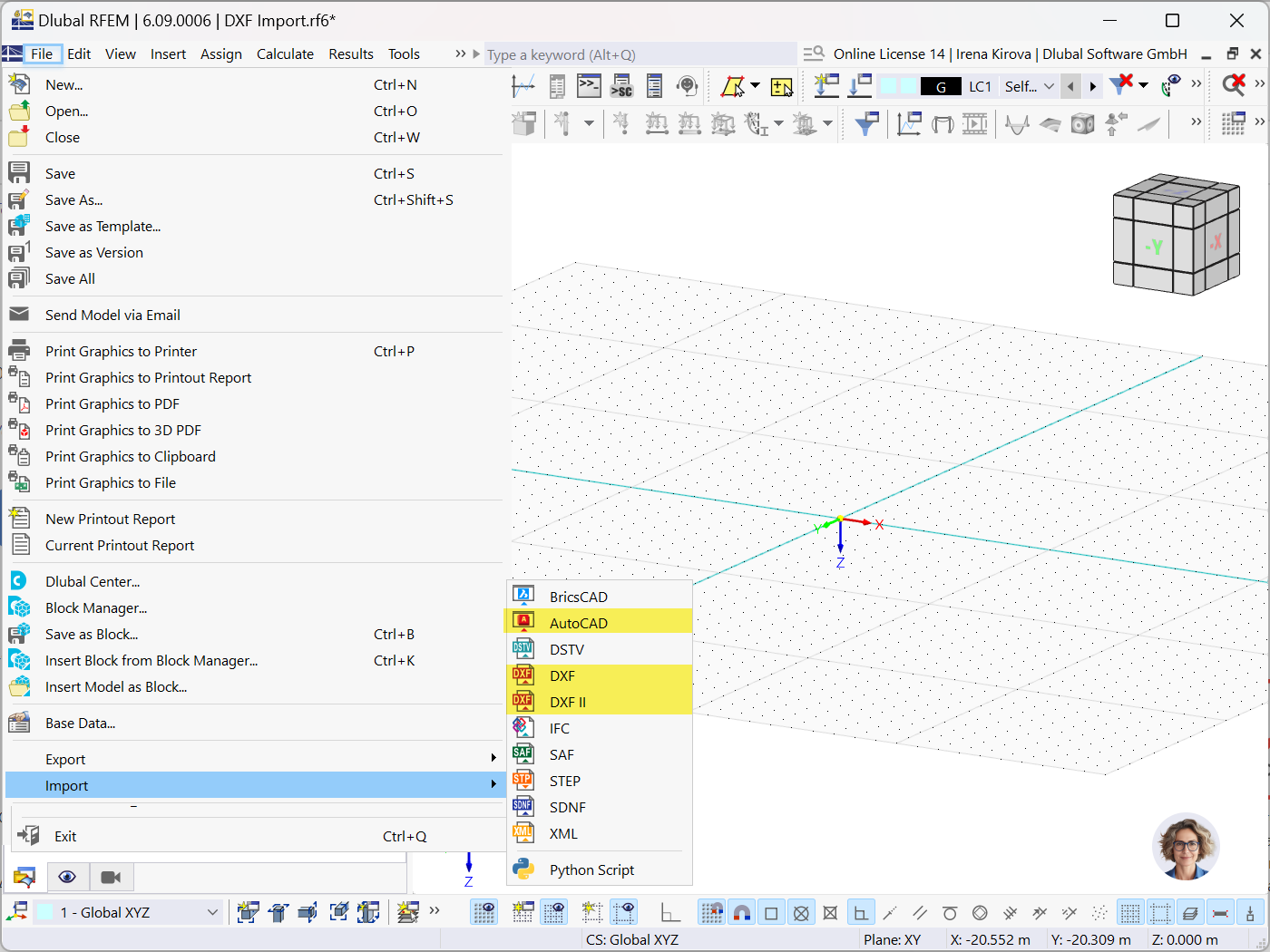

Programy RFEM 6 i RSTAB 9 zapewniają intuicyjny interfejs do importu danych DXF, umożliwiający użytkownikom import bezpośrednio z pliku AutoCAD lub DXF (patrz rysunek 1). Należy pamiętać, że kluczowa różnica między standardowym formatem DXF a DXF II (obecnie dostępnymi) polega na zastosowanej technologii. DXF II jest zbudowany na bardziej zaawansowanym frameworku, oferującym rozszerzone funkcje i większą funkcjonalność w porównaniu ze starszym formatem DXF. Ciągły rozwój koncentruje się na dalszym ulepszaniu technologii DXF II, z zamiarem stopniowego wypierania tradycyjnego formatu DXF. W przyszłości DXF II stanie się standardowym i jedynym formatem DXF, zastępując starszą wersję.
W przypadku importu danych DXF bezpośrednio z programu AutoCAD, użytkownicy mogą bezproblemowo eksportować lub importować dane bez konieczności zapisywania aktywnego pliku. Proces ten umożliwia bezpośredni transfer danych między AutoCAD i RFEM 6 lub RSTAB 9, bez konieczności otwierania aplikacji CAD. Zaawansowana technologia DXF II działa w tle, dzięki czemu DXF II i AutoCAD oferują ten sam zestaw funkcji. Jednak starszy format DXF nie ma niektórych funkcji oferowanych przez DXF II, co czyni go mniej wszechstronnym w porównaniu z tym formatem.

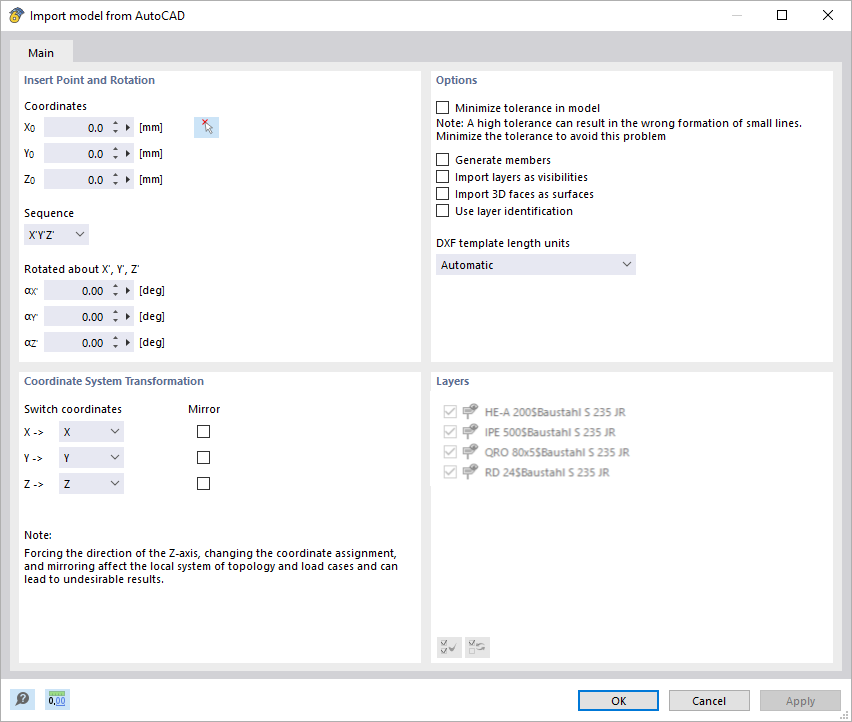

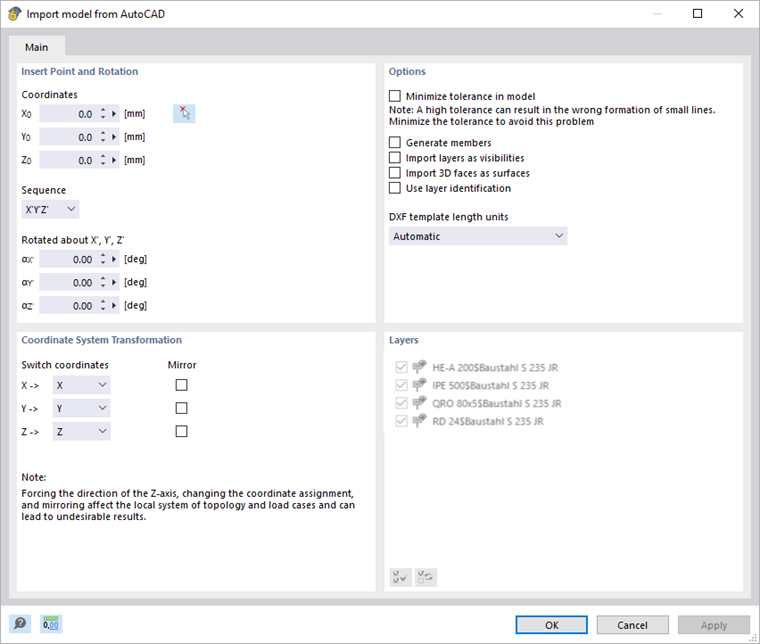

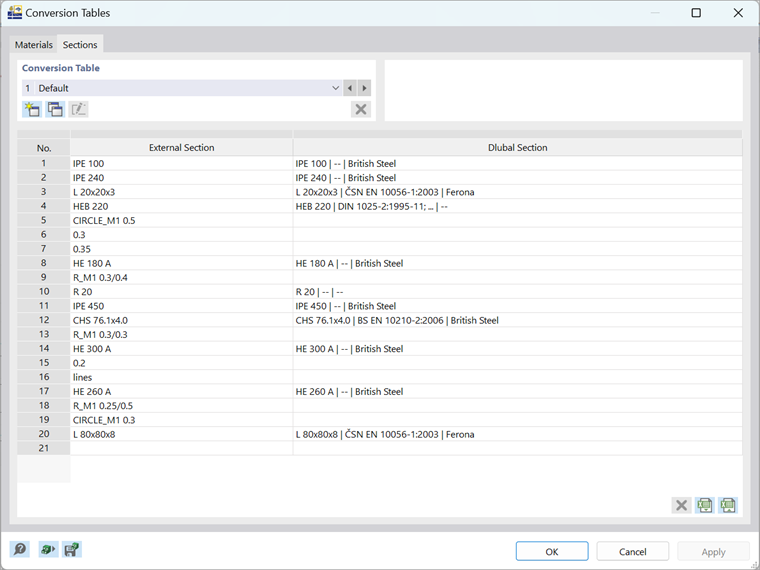

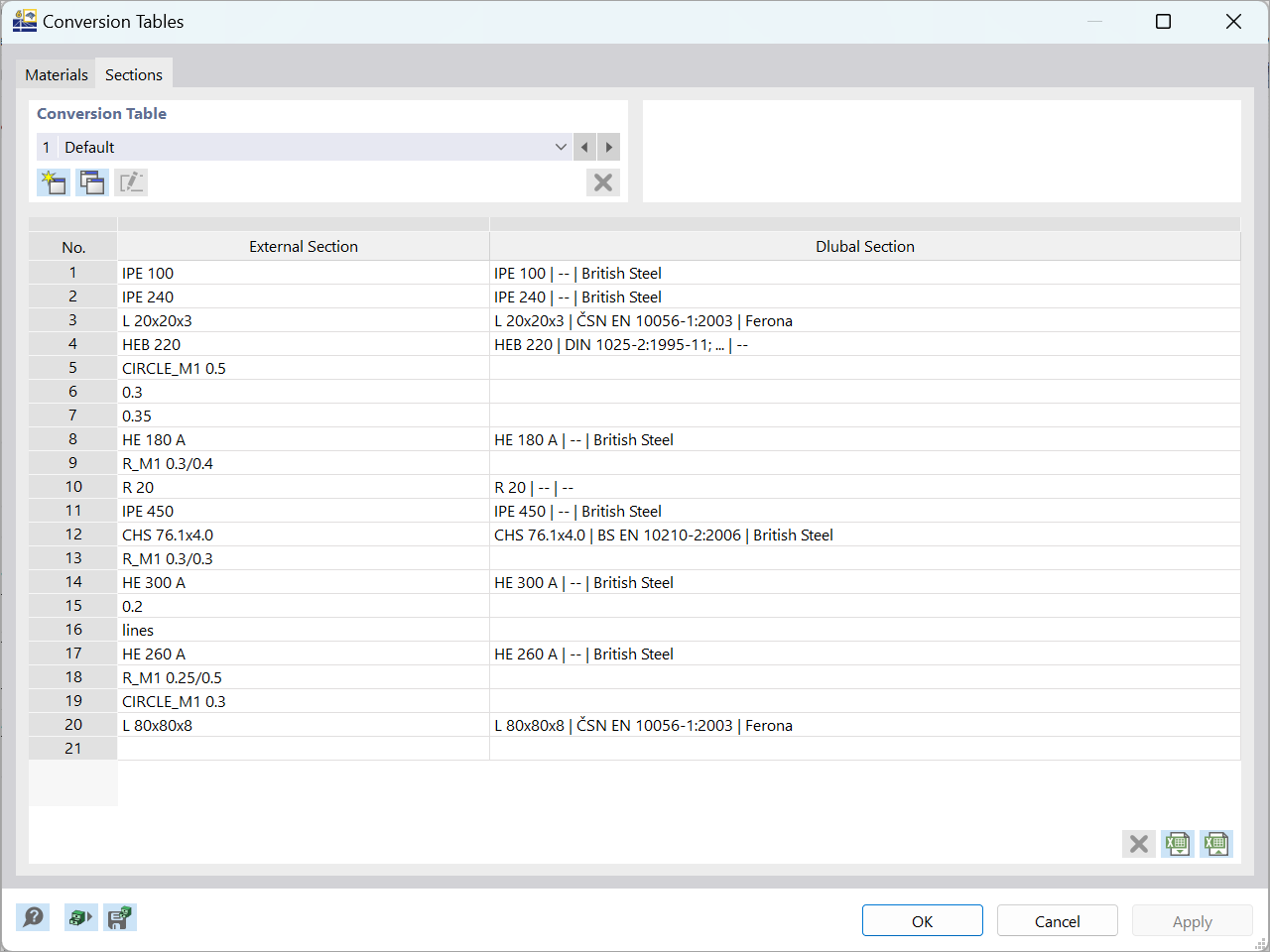

Po zaimportowaniu geometria DXF jest konwertowana na elementy modelu konstrukcyjnego, co umożliwia użytkownikom przeprowadzenie analizy konstrukcyjnej na podstawie dokładnej geometrii rysunku CAD. Proces importu umożliwia uwzględnienie węzłów i linii, ale można również importować pręty. W tym celu warstwa musi zawierać odpowiednie informacje o przekroju oraz opcjonalnie nazwę materiału. Nazwy warstw są przyjmowane jako nazwy przekrojów, przy czym automatycznie przydzielany jest pierwszy materiał ze wstępnie zdefiniowanych materiałów. Jeżeli nazwa warstwy odpowiada przekrojowi i materiałowi rozpoznanemu przez firmę Dlubal, również one zostaną zastosowane.

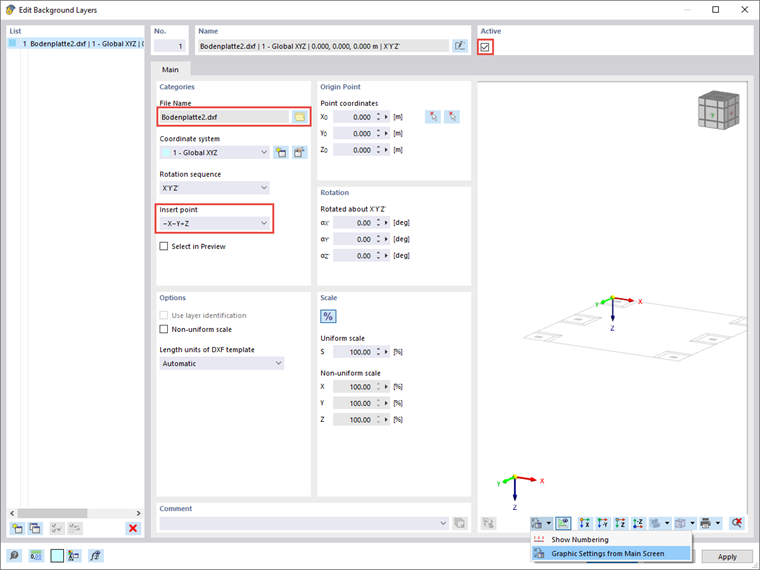

Dodatkowo, obsługiwany jest import powierzchni, jeżeli obiekt w CAD jest ścianą 3D. Użytkownicy mają również możliwość importowania plików DXF jako warstw tła. Mogą one służyć jako obiekty pomocnicze, umożliwiające szybsze i bardziej efektywne modelowanie.
Zalety importu danych DXF do programu RFEM 6/RSTAB 9
1. Łatwa edycja i dostosowywanie: RFEM 6 i RSTAB 9 oferują wiele opcji modyfikacji importowanych plików DXF. Użytkownicy mogą dostosowywać geometrie, dodawać lub usuwać elementy oraz definiować warunki brzegowe dla modelu konstrukcyjnego, a wszystko to w środowisku oprogramowania.
2. Zarządzanie warstwami: program RFEM 6/RSTAB 9 obsługuje import wielu warstw z plików DXF, dzięki czemu różne komponenty obliczeniowe są obsługiwane osobno. Na przykład warstwom, takim jak linie graniczne, obciążenia i elementy konstrukcyjne, można przypisać różne atrybuty w programie, co pozwala na uporządkowanie modelu.
3. Kompatybilność i elastyczność: RFEM 6 i RSTAB 9 zapewniają zachowanie integralności oryginalnego rysunku DXF podczas procesu importu. Ponadto pozwala on użytkownikom zarządzać zmianami wprowadzonymi w programie AutoCAD podczas kontynuowania pracy w programie RFEM 6/RSTAB 9, co czyni go cennym narzędziem we współpracy z innymi profesjonalistami, którzy polegają na AutoCAD podczas szkicowania.
Eksportowanie plików DXF

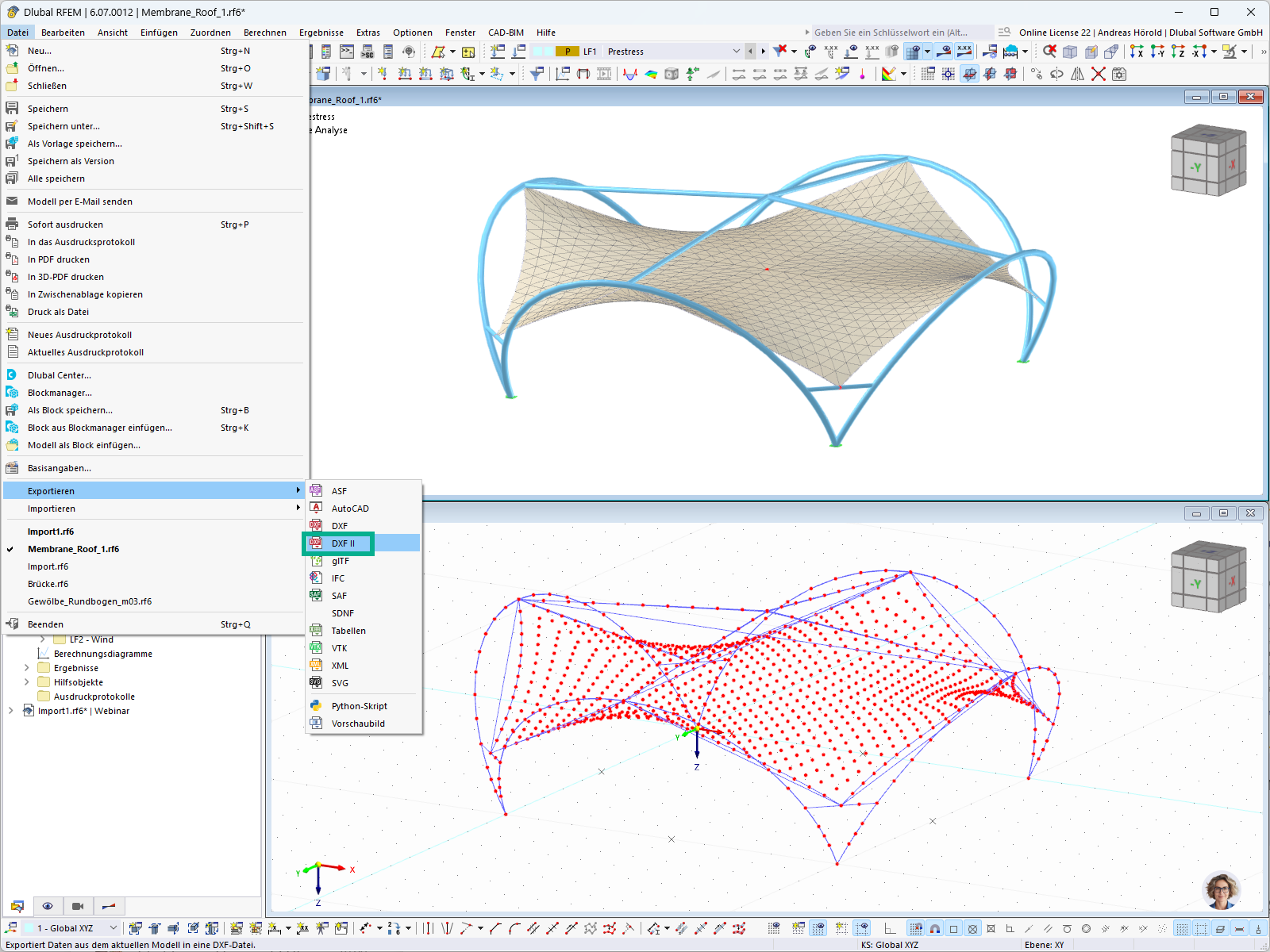

Programy RFEM 6 i RSTAB 9 oferują również opcję eksportu modeli konstrukcyjnych jako plików DXF, ułatwiając współpracę z profesjonalistami CAD. Podstawowe funkcje procesu eksportu są podobne do funkcji importu i zostaną omówione bardziej szczegółowo w osobnym artykule w Bazie Danych. Należy pamiętać, że, jak wspomniano wcześniej, interfejs DXF II różni się od standardowego interfejsu DXF. Oprócz eksportu węzłów i linii, interfejs DXF II obsługuje także eksport siatek ES, odkształconych konstrukcji, linii wymiarowych i innych, zapewniając szerszy zakres możliwości w zakresie kompleksowej wymiany danych.
Uwagi końcowe
Wspierając integrację plików DXF z AutoCAD, RFEM 6 i RSTAB 9 umożliwiają inżynierom pełne wykorzystanie zalet obu platform. Płynny transfer danych między CAD a oprogramowaniem do analizy statyczno-wytrzymałościowej usprawnia przepływ pracy, poprawiając zarówno wydajność, jak i dokładność projektowania i analizy statyczno-wytrzymałościowej. Ta interoperacyjność nie tylko zwiększa produktywność, ale także ułatwia współpracę w trakcie całego procesu inżynierskiego.
