Nei flussi di lavoro di progettazione odierni, lo scambio di dati senza interruzioni tra gli strumenti software è essenziale per massimizzare sia l'efficienza che la precisione. Per gli ingegneri strutturisti, la capacità di integrare CAD e software di analisi è fondamentale per garantire che i progetti siano rappresentati correttamente e analizzati a fondo. Un ottimo esempio di ciò è l'integrazione tra AutoCAD, un programma CAD ampiamente utilizzato che consente ai progettisti di creare disegni precisi e software di analisi strutturale come RFEM 6 e RSTAB 9.
RFEM 6 e RSTAB 9 supportano l'integrazione di file DXF, consentendo agli utenti di importare direttamente i disegni CAD nel programma per ulteriori analisi e progettazione. Questo trasferimento semplificato dei dati tra AutoCAD e RFEM 6 migliora la produttività riducendo la probabilità di errori. Trasferendo accuratamente informazioni vitali come geometria, dimensioni e proprietà dei materiali, questo scambio riduce al minimo gli errori di immissione manuale dei dati e accelera i processi decisionali e di iterazione.
Questo articolo fornisce una panoramica generale delle opzioni di scambio di dati, mentre le singole funzioni di importazione/esportazione sono spiegate più in dettaglio nei seguenti articoli della Knowledge Base:
- KB 1941 | Interfaccia per l'integrazione di file DXF e AutoCAD - Parte 2/3: Importa funzioni
- KB 1942 | Interfaccia per l'integrazione di file DXF e AutoCAD: Esporta funzioni
Importazione di dati DXF in RFEM 6 e RSTAB 9

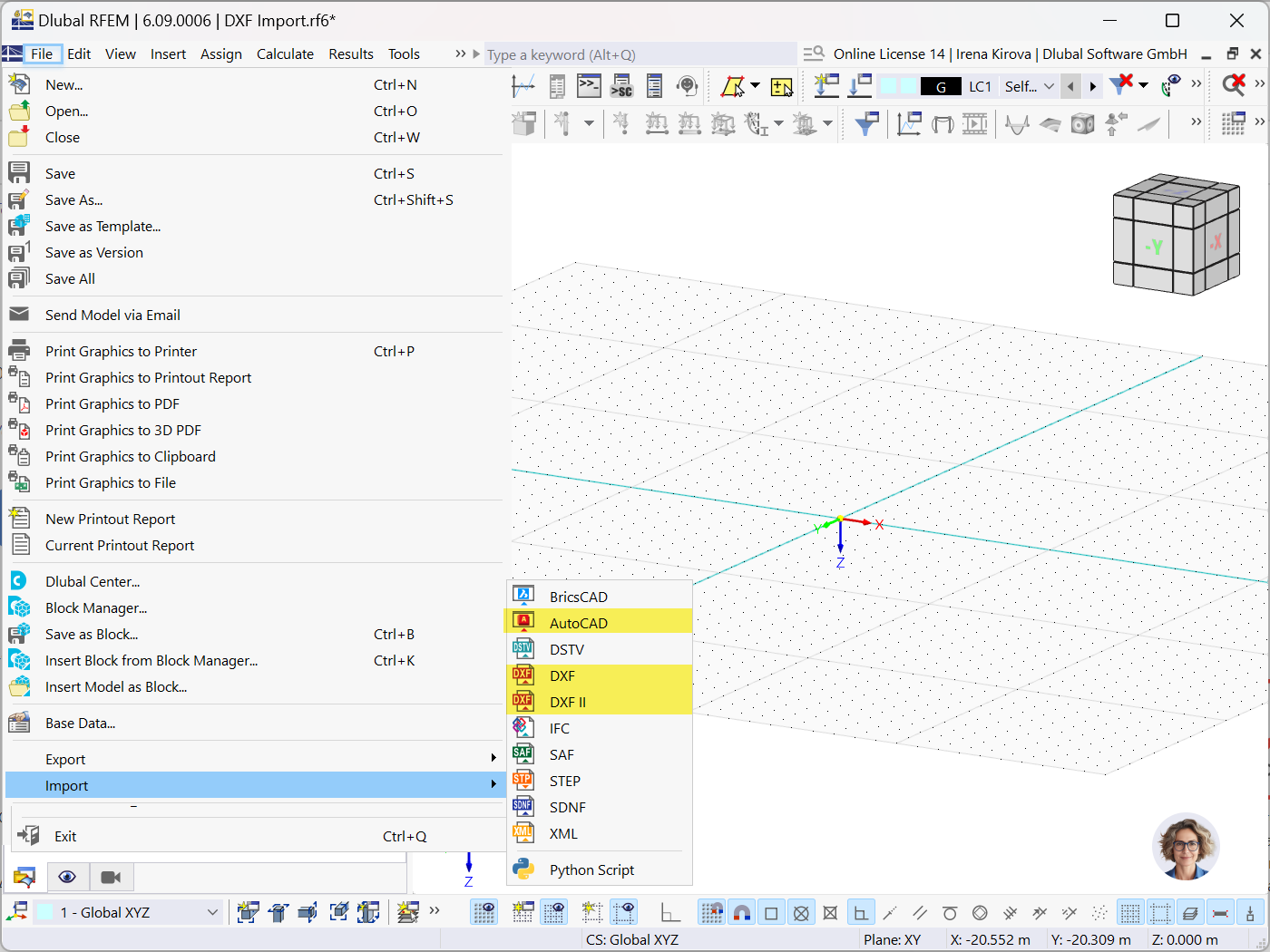

RFEM 6 e RSTAB 9 forniscono un'interfaccia intuitiva per l'importazione di dati DXF, consentendo agli utenti di importare direttamente da AutoCAD o da un file DXF (vedere la Figura 1). È importante notare che la differenza chiave tra il formato DXF standard e DXF II (entrambi attualmente disponibili) risiede nella loro tecnologia di base. DXF II è costruito su un framework più avanzato, che offre caratteristiche avanzate e maggiori funzionalità rispetto al vecchio formato DXF. Lo sviluppo in corso si concentra sull'ulteriore miglioramento della tecnologia DXF II, con l'obiettivo di eliminare gradualmente il tradizionale formato DXF. In futuro, DXF II diventerà il formato DXF standard e unico, sostituendo la versione precedente.
Quando si importano dati DXF direttamente da AutoCAD, gli utenti possono esportare o importare i dati senza dover salvare il file attivo. Il processo consente il trasferimento diretto dei dati tra AutoCAD e RFEM 6 o RSTAB 9, con l'applicazione CAD che rimane aperta. L'avanzata tecnologia DXF II viene eseguita in background, garantendo che DXF II e AutoCAD forniscano lo stesso set di funzioni. Il vecchio formato DXF, tuttavia, manca di alcune delle capacità offerte da DXF II, il che lo rende meno versatile in confronto.

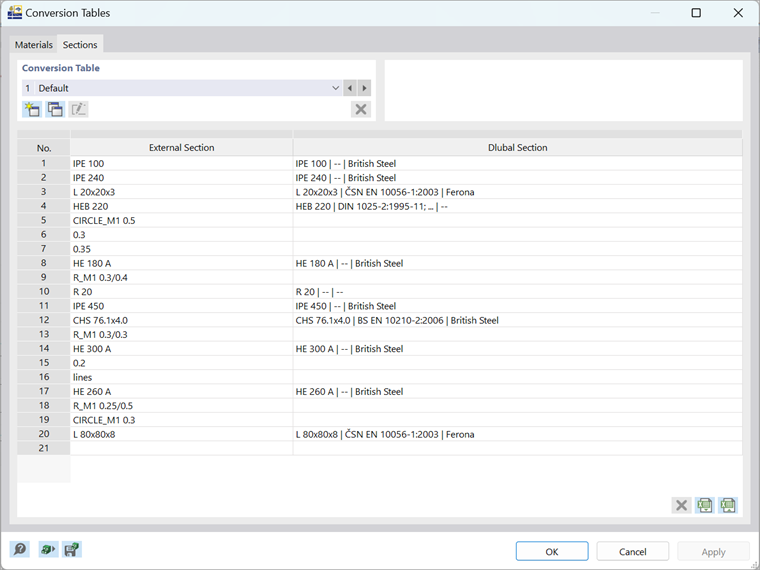

Una volta importata, la geometria DXF viene convertita in elementi del modello strutturale, consentendo agli utenti di eseguire l'analisi strutturale basata sulla geometria esatta del disegno CAD. Il processo di importazione supporta l'inclusione di nodi e linee e anche le aste possono essere importate. Affinché ciò avvenga, lo strato deve contenere le informazioni relative alla sezione trasversale e, facoltativamente, il nome del materiale. I nomi degli strati sono adottati come nomi delle sezioni trasversali, con il primo materiale dai materiali predefiniti che viene assegnato automaticamente. Tuttavia, se il nome di uno strato corrisponde a una sezione trasversale e a un materiale Dlubal riconosciuti, saranno utilizzati anche quelli.
Inoltre, le importazioni di superfici sono supportate se l'oggetto in CAD è una faccia 3D. Gli utenti hanno anche la possibilità di importare file DXF come layer di sfondo. Questi possono essere utilizzati come oggetti guida, consentendo una modellazione più rapida ed efficiente.
Vantaggi dell'importazione di dati DXF in RFEM 6/RSTAB 9
1. Facile modifica e regolazione: RFEM 6 e RSTAB 9 offrono molteplici opzioni per modificare i file DXF importati. Gli utenti possono regolare le geometrie, aggiungere o rimuovere elementi e definire le condizioni al contorno per il modello strutturale, il tutto all'interno dell'ambiente software.
2. Gestione degli strati: RFEM 6/RSTAB 9 supporta l'importazione di strati multipli da file DXF, consentendo agli utenti di gestire vari componenti di progetto separatamente. Ad esempio, strati come linee di contorno, carichi e componenti strutturali possono essere assegnati attributi distinti all'interno del software, consentendo un modello ben organizzato.
3. Compatibilità e flessibilità: RFEM 6 e RSTAB 9 garantiscono che l'integrità del disegno DXF originale sia preservata durante il processo di importazione. Inoltre, consente agli utenti di gestire le modifiche apportate in AutoCAD continuando a lavorare all'interno di RFEM 6/RSTAB 9, rendendolo uno strumento prezioso quando si collabora con altri professionisti che si affidano ad AutoCAD per la progettazione.
Esportazione di file DXF
RFEM 6 e RSTAB 9 offrono anche la possibilità di esportare i modelli strutturali come file DXF, migliorando la collaborazione con i professionisti CAD. Le caratteristiche di base del processo di esportazione sono simili a quelle del processo di importazione e saranno discusse più in dettaglio in un articolo della Knowledge Base separato. È importante notare che, come accennato in precedenza, l'interfaccia DXF II differisce dall'interfaccia DXF standard. Oltre all'esportazione di nodi e linee, l'interfaccia DXF II supporta l'esportazione di mesh EF, strutture deformate, linee di quota e altro, fornendo una gamma più ampia di capacità per uno scambio completo di dati.
Conclusione
Supportando l'integrazione di file DXF da AutoCAD, RFEM 6 e RSTAB 9 consentono agli ingegneri di sfruttare appieno i punti di forza di entrambe le piattaforme. Il trasferimento continuo dei dati tra CAD e il software di analisi strutturale semplifica i flussi di lavoro, migliorando sia l'efficienza che la precisione nella progettazione e nell'analisi strutturale. Questa interoperabilità non solo migliora la produttività, ma favorisce anche una migliore collaborazione durante tutto il processo di progettazione.
