Dans les processus de calcul actuels, l’échange de données transparent entre les outils informatiques est essentiel pour optimiser à la fois l’efficacité et la précision des calculs. Pour les ingénieurs structure, la possibilité d’intégrer des logiciels de CAO et d’analyse est essentielle pour assurer que les calculs sont correctement représentés et analysés de manière approfondie. L’intégration entre AutoCAD, un logiciel de CAO largement utilisé permettant aux concepteurs de créer des plans précis, et des logiciels de calcul de structure tels que RFEM 6 et RSTAB 9 en est un excellent exemple.
RFEM 6 et RSTAB 9 prennent en charge l’intégration des fichiers DXF, permettant aux utilisateurs d’importer directement des plans de CAO dans le logiciel pour des analyses et des vérifications ultérieures. Ce transfert de données simplifié entre AutoCAD et RFEM 6 augmente la productivité tout en réduisant le risque d’erreurs. Ce transfert précis d’informations cruciales telles que la géométrie, les cotations et les propriétés des matériaux permet de limiter les erreurs possibles dans le cas d’entrées manuelles des données et d’accélérer les processus d’itération et de prise de décision.
Cet article donne un aperçu général des possibilités d’échange de données, tandis que les différentes fonctionnalités d’import/export sont détaillées dans les articles techniques suivants :
- ko 1941 | Interface avec AutoCAD et Intégration des fichiers DXF - Partie 2/3 : Fonctionnalités d'importation
- KB 1942 | Interface avec AutoCAD et intégration des fichiers DXF : Fonctionnalités d'exportation
Importation de données DXF dans RFEM 6 et RSTAB 9

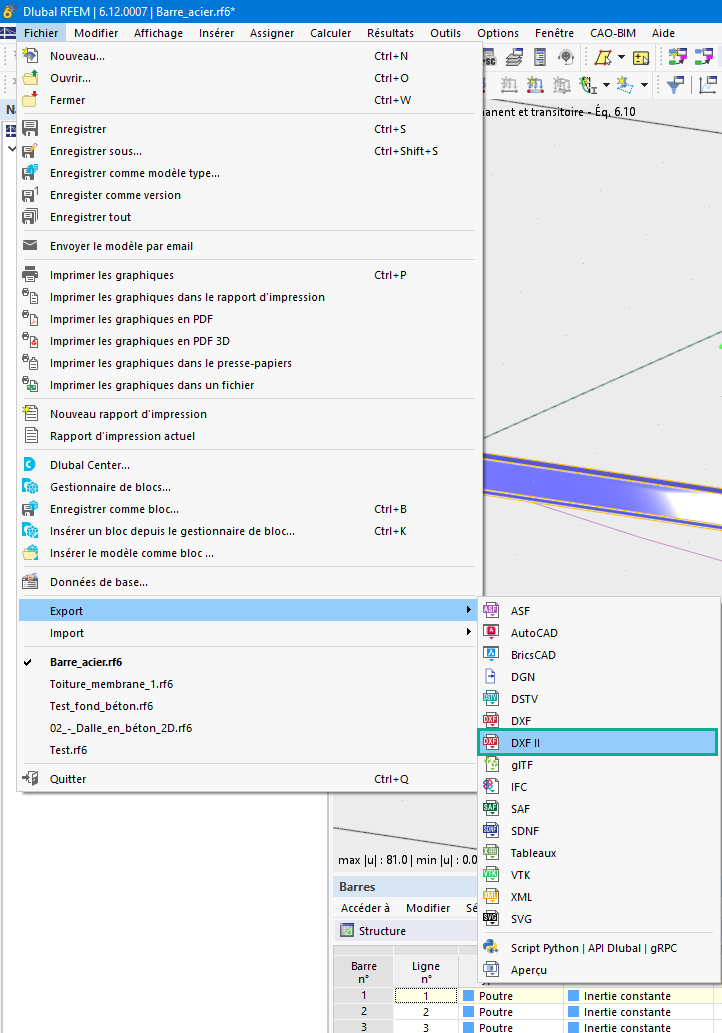

RFEM 6 et RSTAB 9 offrent une interface intuitive pour l’importation de données DXF, permettant aux utilisateurs d’importer directement depuis AutoCAD ou un fichier DXF (voir la Figure 1). Il est important de noter que la différence clé entre les formats DXF standard et DXF II (actuels) est d’ordre technologique. DXF II est construit sur un format plus avancé et offre des fonctionnalités améliorées et une meilleure fonctionnalité par rapport à l’ancien format DXF. Les développements en cours sont axés sur l’amélioration continue de la technologie DXF II, dans l’optique de remplacer le format DXF traditionnel. À l’avenir, DXF II deviendra le format DXF standard et unique, à la place de l’ancienne version.
Lors de l’importation de données DXF directement à partir d’AutoCAD, les utilisateurs peuvent exporter ou importer des données en toute transparence sans avoir à enregistrer le fichier actif. Le processus permet un transfert direct de données entre AutoCAD et RFEM 6 ou RSTAB 9, l’application de CAO restant ouverte. La technologie DXF II avancée s’exécute en arrière-plan, et garantit ainsi que DXF II et AutoCAD offrent le même ensemble de fonctionnalités. L’ancien format DXF ne dispose cependant pas des fonctionnalités offertes par le DXF II, ce qui le rend moins polyvalent en comparaison.
Une fois importée, la géométrie DXF est convertie en éléments de modèle structuraux, permettant aux utilisateurs d’effectuer des calculs de structure selon la géométrie exacte du plan CAO. Le processus d’importation prend en charge l’inclusion de nœuds et de lignes, et les barres peuvent également être importées. Pour cela, la couche doit contenir les informations de section appropriées et, éventuellement, le nom du matériau. Les noms de couche sont transférés sous forme de noms de section, le premier matériau provenant des matériaux prédéfinis étant assigné automatiquement. Cependant, si un nom de couche correspond à une section et un matériau Dlubal reconnus, ceux-ci seront également utilisés.
De plus, les importations de surfaces sont prises en charge si l’objet CAO est une face 3D. Les utilisateurs ont également la possibilité d’importer des fichiers DXF comme des couches d’arrière-plan. Ceux-ci peuvent être utilisés comme objets repères permettant une modélisation plus rapide et efficace.
Avantages de l’importation de données DXF dans RFEM 6/RSTAB 9
1. Modification et ajustement faciles : RFEM 6 et RSTAB 9 offrent de nombreuses options pour modifier les fichiers DXF importés. Les utilisateurs peuvent ajuster des géométries, ajouter ou supprimer des éléments et définir les conditions aux limites du modèle de structure, le tout dans l’environnement logiciel.
2. Gestion des couches : RFEM 6/RSTAB 9 prend en charge l’importation de plusieurs couches à partir de fichiers DXF, permettant aux utilisateurs de gérer différents composants de calcul séparément. Par exemple, des couches telles que des lignes de contour, des charges et des composants structuraux peuvent être assignées à des attributs distinctifs dans le logiciel, ce qui permet d’obtenir un modèle bien organisé.
3. Compatibilité et flexibilité : RFEM 6 et RSTAB 9 garantit que l’intégrité du dessin DXF d’origine est conservée pendant le processus d’importation. De plus, il permet aux utilisateurs de gérer les modifications effectuées dans AutoCAD tout en continuant à travailler dans RFEM 6/RSTAB 9, ce qui en fait un outil précieux pour la collaboration avec d’autres professionnels qui se fient à AutoCAD pour la rédaction.
Exportation de fichiers DXF
RFEM 6 et RSTAB 9 offrent également la possibilité d’exporter des modèles de structure sous forme de fichiers DXF, ce qui améliore la collaboration avec des professionnels de la CAO. Les fonctionnalités de base de la procédure d’exportation sont similaires à celles de la procédure d’importation et seront détaillées dans un autre article technique. Il est important de noter que, comme mentionné précédemment, l’interface DXF II est différente de l’interface DXF standard. En plus de l’exportation de nœuds et de lignes, l’interface DXF II permet l’exportation de maillages EF, de structures déformées, de lignes de cote et plus encore, offrant un éventail de capacités plus large pour un échange de données complet.
Conclusion
En prenant en charge l’intégration des fichiers DXF d’AutoCAD, RFEM 6 et RSTAB 9 permettent aux ingénieurs de tirer pleinement parti des avantages des deux plateformes. Le transfert transparent des données entre les logiciels de CAO et de calcul de structure simplifie les flux de travail, ce qui améliore l’efficacité et la précision des calculs de structure. Cette interopérabilité permet non seulement d’améliorer la productivité, mais également d’améliorer la collaboration tout au long du processus d’ingénierie.
