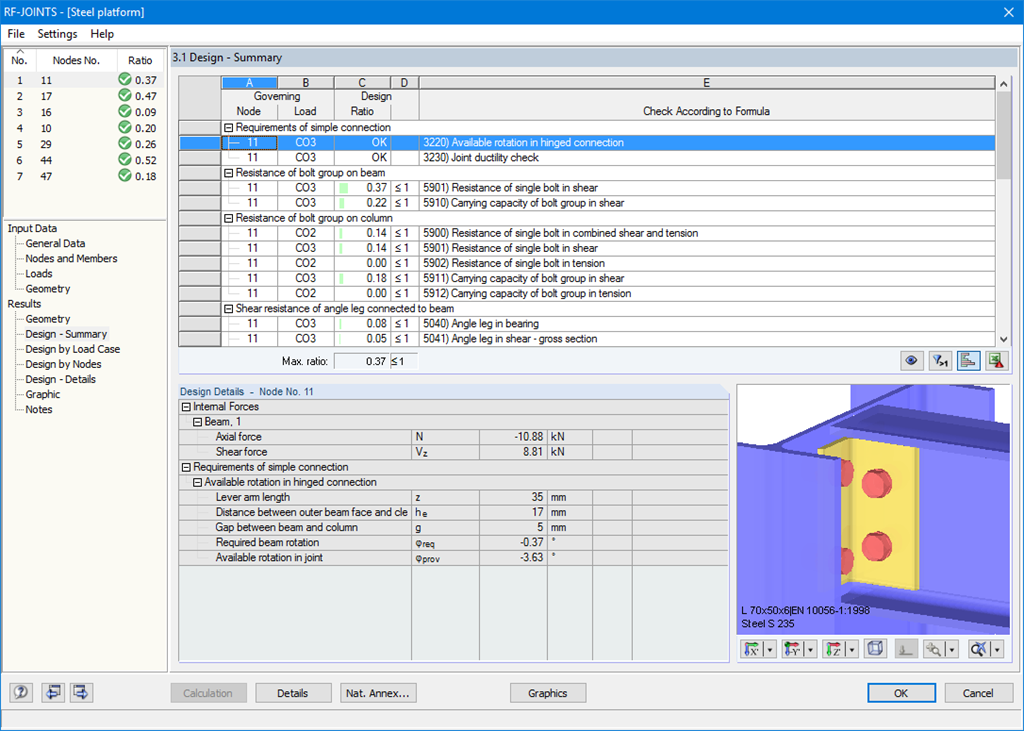

RF-/JOINTS Steel - 铰接 | 结果输出

采用翅片板连接是铰接钢连接的一种常见形式，常用于钢结构的次梁。 Sie können problemlos in oberkantenbündigen Trägerkonstruktionen wie beispielsweise Arbeitsbühnen verwendet werden. Der Herstellungsaufwand in der Werkstatt sowie der Montageaufwand auf der Baustelle sind in der Regel überschaubar. Die Bemessung erscheint recht einfach und schnell erledigt, was aber im Nachfolgenden ein Stück weit wieder relativiert werden muss. Außerdem ist diese Anschlussform grundsätzlich als gelenkige Träger-Träger- und gelenkige Träger-Stützen-Verbindung möglich, wobei der erste Fall der wohl weit häufigere in der Bemessungspraxis ist.

RFEM提供以下方法来设计铰接端板连接。 首先，在模块 RF-JOINTS Steel-Pinned 中快速方便地输入相应的参数，以便接下来得出包括图形在内的结构设计计算书。 也可以在 RFEM 中单独对该连接建模，然后对结果评估或者手动验算。 在下面的例子中，将解释这种建模的特性，并将螺栓的剪力与 RF-JOINTS Steel-Pinned 的相应结果进行比较。

打开附加模块后，需要选择连接组（铰接节点），然后选择连接类别和连接类型（腹板连接板、鳍板、短端板、端板带连接件）。 然后可以在 RFEM/RSTAB 模型中选择需要计算的节点。 RF-/JOINTS Steel - Pinned 自动识别要连接的杆件，并按照其位置确定是柱子还是梁。

如果需要，可以从计算中排除特定杆件。 结构类似的连接能够同时对多个节点进行验算。 对于荷载，需要选择主导荷载工况、荷载组合或结果组合。 或者也可以手动输入截面和荷载。 在最后一个输入窗口中定义连接。

基本

• 梁柱节点连接： 可在柱子翼缘和柱子腹板进行连接
• 梁节点连接： 肋骨可选在对面布置
• 螺栓尺寸从M12到M36，强度等级4.6、5.6、8.8和10.9
• 任意螺栓孔距和边距
• 可以在梁上开槽
• 纯剪力、纯法向力（拉铰）或可能的轴力和剪力组合的连接
• 对铰接连接提出要求
• 检查螺栓孔间距和边距的最小和最大

腹板楔形连接

• 每条肢可以布置 1 或 2 列垂直螺栓并且最多 10 行水平螺栓
• 大量的相等和不等边角度
• 可以修改角度方向
• 验算：
  • 螺栓抗剪验算、地基承载力验算和受拉验算
  • 考虑螺栓孔扣减的角钢构件抗剪、受弯和受拉验算
  • 考虑螺栓孔减量的腹板受剪与受拉设计
  • 拉力传递到柱中的 T 形短管模型
  • 临界截面切口

鳍板连接

• 可以是 1 或 2 列垂直螺栓并且水平可达 10 行
• 翅板柔性尺寸
• 翅板的位置可以修改
• 验算：
  • 螺栓抗剪和地基承载力设计
  • 考虑螺栓孔折减的鳍板剪力、弯矩和拉力设计
  • 细长翅片板稳定性分析
  • 考虑螺栓孔减量的腹板受剪与受拉设计
  • 焊缝为角焊缝
  • 临界截面切口

端板连接

• 2 列或者 4 列垂直螺栓并且水平可达 10 行螺栓
• 端板的柔性尺寸
• 翅板的位置可以修改
• 验算：
  • 螺栓抗剪验算、地基承载力验算和受拉验算
  • 端板受剪和受弯设计考虑螺栓孔折减
  • 梁腹板的受剪和受拉设计
  • 拉力传递到柱中的 T 形短管模型
  • 焊缝为角焊缝
  • 临界截面切口

端板带有垫板连接

• 使用两个螺栓将端板固定在梁上
• 搭板和端板的灵活尺寸
• 验算：
  • 按照 EN 1993-1-5 中第 6 章将荷载传递到梁
  • 稳定弯矩由端部板上的螺栓和焊缝提供
  • 角钢连接件
  • 垫板焊缝作为角焊缝
  • 拉力传递到柱中的 T 形短管模型

通过在柱子翼缘或者在转角柱子腹板的弯矩释放考虑所有类型的节点。 因此，该模块确定了腹板垫板与鳍板连接的偏心弯矩，它还会影响梁翼缘处的螺栓组。

其他的偏心弯矩由角钢和板的位置产生。 对于楔形连接，力是单独传递的。 剪力作用在楔上，所有拉力和稳定弯矩都被分配给螺栓。 在计算之前，检查连接的几何真实性。例如螺栓孔间距和螺栓边缘距离。
