Fahnenblechanschlüsse sind eine beliebte Form der gelenkigen Stahlbauverbindungen und werden häufig für Nebenträger in Stahlkonstruktionen verwendet. Éstas se pueden utilizar en estructuras de vigas dispuestas en el borde superior, por ejemplo, en plataformas de servicio. Der Herstellungsaufwand in der Werkstatt sowie der Montageaufwand auf der Baustelle sind in der Regel überschaubar. Die Bemessung erscheint recht einfach und schnell erledigt, was aber im Nachfolgenden ein Stück weit wieder relativiert werden muss. Außerdem ist diese Anschlussform grundsätzlich als gelenkige Träger-Träger- und gelenkige Träger-Stützen-Verbindung möglich, wobei der erste Fall der wohl weit häufigere in der Bemessungspraxis ist.

Zur Nachweisführung einer gelenkigen Stirnplattenverbindung bietet RFEM folgende Möglichkeiten. Zunächst besteht in RF-JOINTS Stahl - Gelenkig die Möglichkeit einer schnellen und simplen Eingabe der entsprechenden Parameter, um anschließend einen dokumentierten Nachweis inklusive Grafik zu erhalten. También es posible modelar esta conexión individualmente en RFEM y luego evaluar o diseñar manualmente los resultados. En el ejemplo, se explicarán las particularidades de este modelado y se compararán los esfuerzos cortantes de los tornillos con los resultados correspondientes de RF-JOINTS Steel-Pinned.

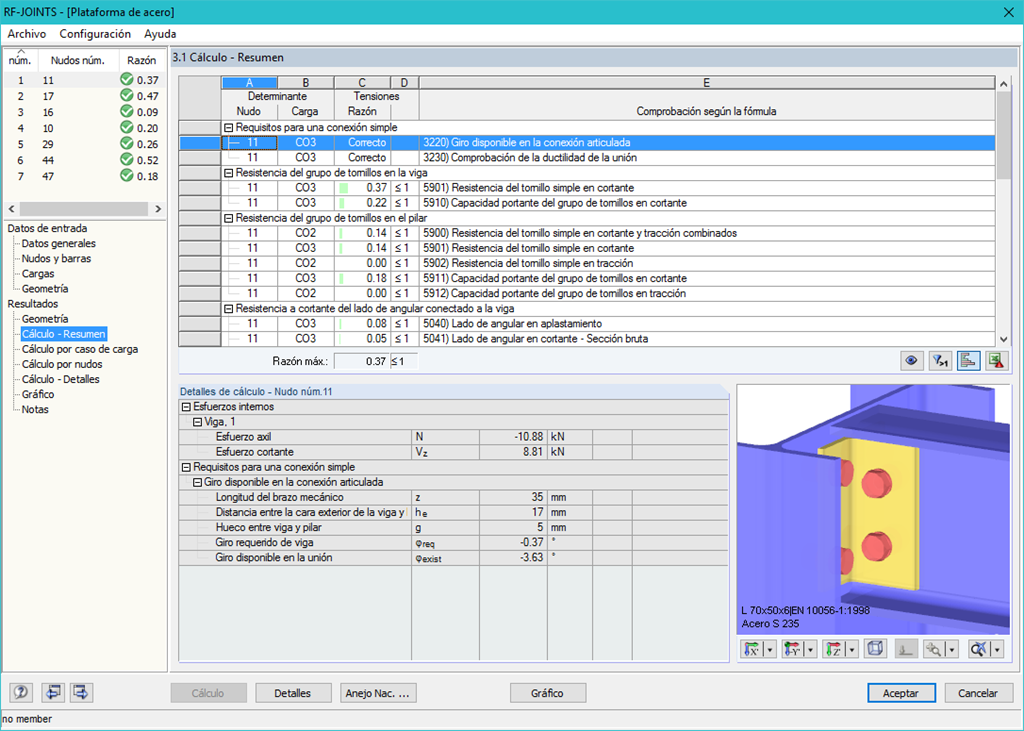

Después de abrir el módulo adicional, es necesario seleccionar el grupo de uniones (uniones articuladas), luego la categoría de la unión y el tipo de unión (casquillo del alma, chapa de soporte, chapa frontal corta, chapa frontal con casquillo). Luego, puede seleccionar los nudos para el cálculo en el modelo de RFEM/RSTAB. RF-/JOINTS Steel - Pinned reconoce automáticamente las barras de unión y determina a partir de su ubicación si son pilares o vigas.

Es posible excluir barras particulares del cálculo, si es necesario. Se pueden diseñar conexiones estructuralmente similares para varios nudos al mismo tiempo. Las cargas requieren la selección de los casos de carga, combinaciones de carga o combinaciones de resultados determinantes. Alternativamente, puede introducir la sección y los datos de carga manualmente. En la última ventana de entrada, la conexión se configura paso a paso.

General

• Categoría conjunta de viga con pilar: conexión posible tanto en el ala del pilar como en el alma del pilar
• Categoría conjunta de viga con viga: disposición opcional de nervios en el lado opuesto
• Tamaños de perno desde M12 hasta M36 con los grados de resistencia 4.6, 5.6, 8.8 y 10.9
• Separación arbitraria de agujeros de pernos y distancias al borde
• Es posible entallar la viga
• Conexión con carga cortante pura, carga de esfuerzo normal puro (junta traccionada) o posible combinación de esfuerzos normales y cortantes
• Comprobación del cumplimiento de los requisitos para uniones articuladas
• Comprobación de la separación mínima y máxima de los agujeros de los pernos y las distancias al borde

Conexiones con casquillos en el alma

• Es posible una o dos filas de tornillos verticales y hasta 10 horizontales en cada lado
• Amplia gama de ángulos iguales y desiguales
• Es posible modificar la orientación del ángulo
• Raz. de tens.:
  • Cálculo de pernos a cortante, resistencia al aplastamiento y tracción
  • Cálculo de cortante, flexión y tracción de angulares considerando la deducción del agujero del perno
  • Cálculo de cortante y tracción del alma de la viga considerando la deducción del agujero del perno
  • Transmisión de tracción en el pilar con el modelo de casquillo en T
  • Entalladura en la sección crítica

Conexión de chapa de soporte

• Son posibles una o dos filas de tornillos verticales y hasta 10 horizontales
• Tamaño flexible de la chapa de soporte
• Se puede modificar la posición de la chapa de soporte
• Raz. de tens.:
  • Cálculo de la resistencia a cortante y aplastamiento de tornillos
  • Cálculo de cortante, flexión y tracción de chapas de soporte considerando la deducción del agujero del perno
  • Análisis de estabilidad de chapas de soporte largas y esbeltas
  • Cálculo de cortante y tracción del alma de la viga considerando la deducción del agujero del perno
  • Soldadura como soldadura en ángulo
  • Entalladura en la sección crítica

Conexión de chapa frontal

• Dos o cuatro filas de pernos verticales y hasta 10 horizontales
• Tamaño flexible de la chapa frontal
• Se puede modificar la posición de la chapa de soporte
• Raz. de tens.:
  • Cálculo de pernos a cortante, resistencia al aplastamiento y tracción
  • Cálculo a cortante y flexión de chapas frontales considerando la deducción del agujero del perno
  • Cálculo de cortante y tracción del alma de la viga
  • Transmisión de tracción en el pilar con el modelo de casquillo en T
  • Soldadura como soldadura en ángulo
  • Entalladura en la sección crítica

Conexión de chapa frontal con casquillo

• Fijación de la viga mediante chapa frontal con dos pernos
• Tamaño flexible del casquillo y la chapa frontal
• Raz. de tens.:
  • Introducción de carga en la viga según EN 1993-1-5, capítulo 6
  • Apoyo del momento estabilizador por los tornillos y soldaduras en la chapa frontal
  • Casquillo
  • Soldaduras de casquillo como soldaduras en ángulo
  • Transmisión de tracción en el pilar con el modelo de casquillo en T

Todos los tipos de uniones se consideran con la liberación del momento en el ala del pilar o en el alma del pilar en el caso de un pilar girado. Por lo tanto, el módulo determina el momento excéntrico de un casquillo del alma y una conexión de chapa de soporte, lo que afecta adicionalmente al grupo de tornillos en el ala de la viga.

Otros momentos excéntricos pueden resultar de las posiciones de los angulares y chapas. En el caso de una conexión con casquillo, los esfuerzos se transfieren por separado. Los esfuerzos cortantes actúan sobre el casquillo; los esfuerzos de tracción y el momento de estabilización se asignan a los tornillos. Antes del cálculo, se comprueba la plausibilidad geométrica de la conexión; por ejemplo, la separación de los agujeros de los tornillos y la distancia al borde de los tornillos.
