- 自动考虑结构自重的质量
- 直接导入荷载工况或荷载组合中的质量
- 可以在荷载工况中直接定义附加质量（节点、线或面质量，以及惯性质量）
- 可选忽略质量（例如基础质量）
- 不同荷载工况和荷载组合中的质量组合
- 为各种规范预设组合系数（EC 8、SIA 261、ASCE 7...）
- 可选导入初始状态（例如考虑预应力和缺陷）
- 考虑结构调整
- 考虑失效的支座或杆件/面/实体
- 定义多个模态分析（例如分析不同的质量或刚度调整）
- 选择质量矩阵类型（对角矩阵、一致矩阵、单位矩阵），并且可以自定义平移和转动自由度
- 确定模态振型数量的方法（用户自定义、自动 - 达到有效模态质量系数，自动 - 达到最大自振频率 - 仅在 RSTAB 中可用）
- 计算节点或有限元网格节点的振型和质量
- 特征值、角频率、自振频率和周期的结果
- 模态质量、有效模态质量、模态质量系数和参与系数的输出
- 网格点中质量的表格和图形输出
- 图形显示和动画显示振型
- 多种按比例显示振型的功能
- 计算结果在打印报告中的数值和图形说明
模态分析 | 产品特性
您有什么问题想问的吗？
长度: 00:01:27 min
长度: 00:49:15 min
长度: 00:01:03 min
产品功能
长度: 00:00:33 min
产品功能
长度: 00:00:41 min
产品功能
长度: 00:00:45 min
长度: 00:00:00 min
长度: 01:02:00 min
长度: 02:55:37 min
为了评估在动力分析中是否也必须考虑二阶分析，在 EN 1998-1 中 2.2.2 和 4.4.2.2 中规定了层间位移的灵敏度系数 θ。 可以使用 RFEM 6 和 RSTAB 9 进行计算和分析。
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
系数 θ 的计算方法如下:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
对于承载能力极限状态设计，EN 1998-1 节 2.2.2 和 4.4.2.2 要求计算考虑二阶效应（P-Δ效应）。 只有当层间位移敏感系数 θ 小于 0.1 时，才不必考虑这种影响。
固有振动的计算和反应谱分析总是在线性系统上进行。 如果系统中存在非线性，则将它们线性化，因此不予考虑。 例如可以是受拉杆件、非线性支座或非线性铰。 本文的目的是说明如何在动力分析中处理这些问题。

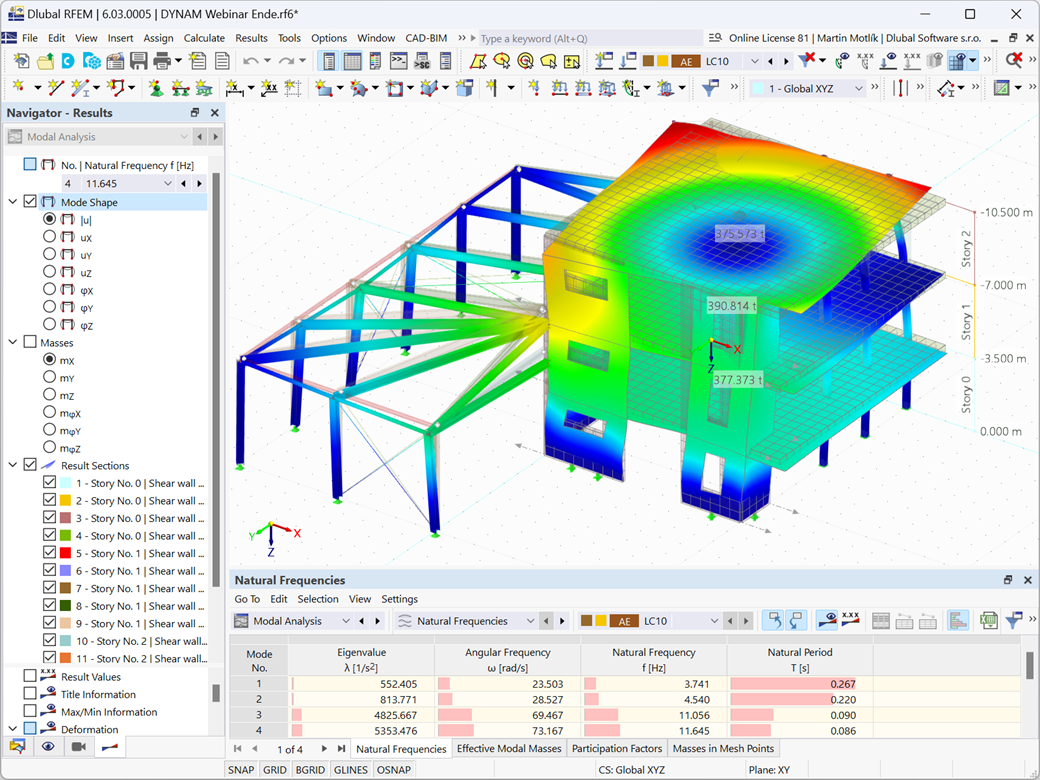

在 RFEM 6 和 RSTAB 9 中的动力分析分为几个模块。 模态分析模块是所有其他动力模块的先决条件，因为它可以对杆件、面和实体模型进行自振分析。
您是否已经发现了网格点质量方面的表格输出和图形输出？ 是的，这也是 RFEM 6 中模态分析的结果之一。 用户可以在该对话框中检查导入的质量。 可以在“结果”表的“网格点中的质量”选项卡中显示它们。 在表格中显示了以下结果的概览： 质量- 平动方向(mX 、mY 、mZ )、质量-转动方向(mφX 、mφY 、mφZ )和质量总和。 尽快进行图形评估对您来说更好吗？ 并且可以图形方式显示网格点上的质量。
在完成模态分析荷载工况的计算后，在程序中会显示其结果。 用户可以立即以图形或动画方式查看第一振型。 并轻松将振型调整为标准化表示。 用户可以直接在结果导航器中进行相关操作，可以通过以下四个选项来显示振型：
- 将振型向量 uj 值调至 1（只考虑平移分量）
- 选择特征向量的最大平移分量并将其设为 1
- 考虑整个特征向量（包括转动分量），选择最大值并设为 1
- 将每个振型的模态质量 mi 设为 1 kg
关于振型标准化的详细说明请参见在线手册{%！ ]]。
除了静荷载外，是否还需要考虑其他荷载作为质量？ 程序允许对节点、杆件、线和面荷载进行计算。 用户可以在定义荷载类型时选择质量荷载类型。 定义一个或多个 X、Y、Z 方向上的质量分量。 对于节点质量，还可以指定指定 X、Y 和 Z 轴的惯性矩，以便模拟更复杂的质量点。
通常需要忽略质量。 当将模态分析的输出用于地震分析时，尤其如此。 为此在计算中需要在每个方向上都有 90% 的振型有效质量。 所有固定的节点和线支座的质量可以忽略不计。 在勾选该质量后，程序会自动为您停用相关质量。
用户可以手动选择在模态分析中忽略其质量的对象。 为了看得更清楚，我们在图中显示的是后者。 设置为用户自定义选项，并且选择分量质量的对象，忽略质量。
