- Automatické zohlednění hmoty od vlastní tíhy
- Přímý import hmot ze zatěžovacích stavů nebo kombinací zatížení
- Možnost zadat přídavné hmoty (na uzlech, liniích, prutech, plochách a dále setrvačné hmoty) přímo v zatěžovacích stavech
- Možnost zanedbání hmot (např. hmoty základů)
- Kombinace hmot v různých zatěžovacích stavech a kombinacích zatížení
- Přednastavené kombinační součinitele pro různé normy (EC 8, SIA 261, ASCE 7 atd.)
- Možnost importu z počátečních stavů (např. pro zohlednění předpětí a imperfekce)
- Úprava konstrukce
- Možnost zohlednit neúčinné podpory nebo pruty/plochy/tělesa
- Možnost zadat více modálních analýz (např. s cílem analyzovat různé hmoty nebo změny tuhostí)
- Výběr typu matice hmotnosti (diagonální, konzistentní, jednotková matice) včetně uživatelsky definovaných translačních a rotačních stupňů volnosti
- Metody stanovení počtu vlastních tvarů (uživatelské zadání, automaticky - pro dosažení faktorů účinných modálních hmot, automaticky - pro dosažení maximální vlastní frekvence - k dispozici pouze v programu RSTAB)
- Stanovení vlastních tvarů a hmot v uzlech nebo bodech sítě prvků
- Výsledky vlastních čísel, úhlových frekvencí, vlastních frekvencí a period
- Zobrazení výsledných modálních hmot, účinných modálních hmot, součinitelů modálních hmot a podílových součinitelů
- Tabulkové a grafické zobrazení hmot v bodech sítě

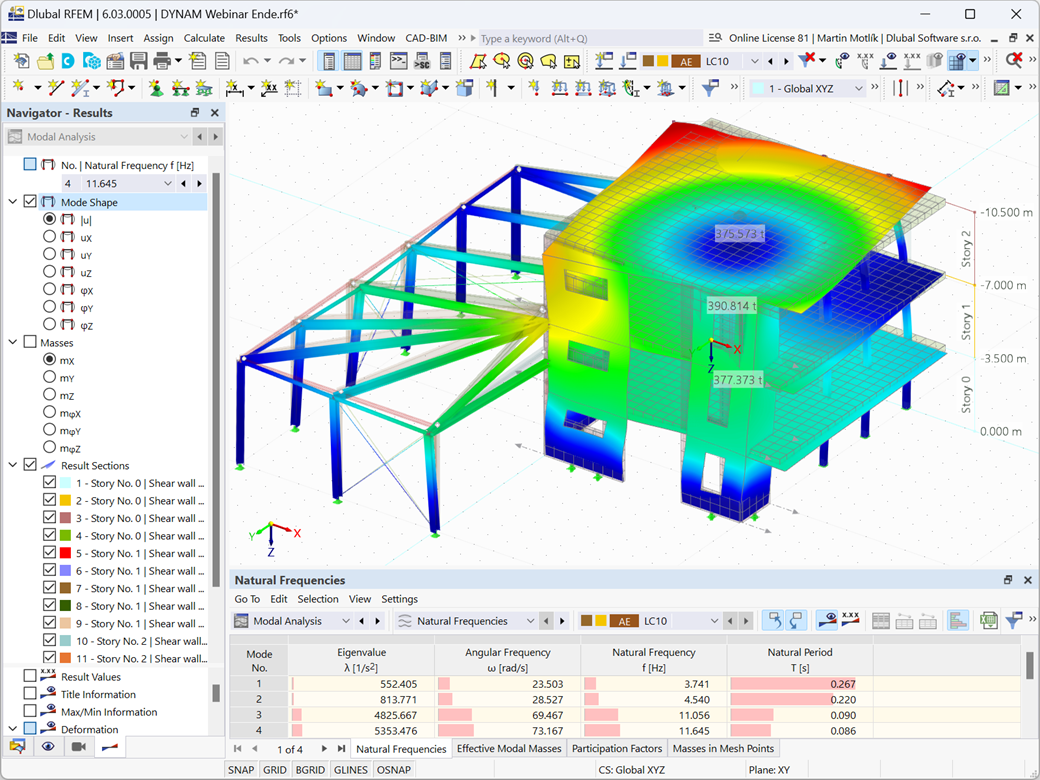

- Zobrazení a animace vlastních tvarů
- Různé možnosti úprav vlastních tvarů
- Dokumentace číselných a grafických výsledků v tiskovém protokolu
Modální analýza | Funkce
Máte nějaké otázky?
Délka: 00:01:27 min
Délka: 00:49:15 min
Databáze znalostí
Délka: 00:01:03 min
Funkce programu
Délka: 00:00:33 min
Funkce programu
Délka: 00:00:41 min
Funkce programu
Délka: 00:00:45 min
Délka: 00:00:00 min
Délka: 02:55:37 min
Délka: 00:01:22 min
Aby bylo možné rozhodnout, zda je při dynamické analýze nutné zohlednit také analýzu druhého řádu, stanovuje EN 1998-1, čl. 2.2.2 a 4.4.2.2 součinitel citlivosti na mezipodlažní posun θ. V programech RFEM 6 a RSTAB 9 ho lze vypočítat a analyzovat.
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Součinitel θ se vypočítá následovně: $$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Pro posouzení mezního stavu únosnosti se podle EN 1998-1, čl. 2.2.2 a 4.4.2.2 vyžaduje výpočet zohledňující účinky druhého řádu (účinek P-Δ). Tento účinek nemusí být zohledněn pouze tehdy, pokud je součinitel citlivosti mezipodlažního posunu θ menší než 0,1.
Stanovení vlastního kmitání i analýza spektra odezvy se provádějí vždy na lineárním systému. Pokud v systému existují nelinearity, jsou linearizovány, a tudíž se nezohledňují. Mohou to být například tahové pruty, nelineární podpory nebo nelineární klouby. V tomto článku ukážeme, jak s nimi zacházet při dynamické analýze.
Dynamická analýza je v programech RFEM 6 a RSTAB 9 rozdělena do několika addonů. Addon Modální analýza je nezbytným předpokladem pro všechny ostatní dynamické addony, protože provádí analýzu vlastního kmitání u prutových, plošných a objemových modelů.
Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Již víte, že výsledky zatěžovacího stavu typu modální analýzu se po úspěšném výpočtu zobrazí v programu. První vlastní tvar tak můžete okamžitě vidět graficky nebo jako animaci. Zobrazení normování vlastních tvarů přitom můžete snadno upravit. To lze provést přímo v navigátoru Výsledky, kde vyberete jednu ze čtyř možností pro vizualizaci vlastních tvarů:
- normování hodnoty vektoru vlastního tvaru uj na 1 (zohlední pouze složky posunu)
- výběr maximální složky posunu vlastního vektoru a nastavení na 1
- zohlednění celého vlastního tvaru (včetně složek natočení), vyběr maxima a nastavení na 1
- nastavení modální hmoty mi pro každé vlastní číslo na 1 kg
Podrobné vysvětlení normování vlastních tvarů najdete v online manuálu.
Mají se kromě statických zatížení uvažovat i jiná zatížení jako hmoty? Program vám to umožňuje pro zatížení na uzly, pruty, linie a plochy. Nejdříve musíte při zadávání požadovaného zatížení vybrat jako typ zatížení Hmotnost. Pro taková zatížení definujte hmotnost nebo komponenty hmoty ve směru X, Y a Z. Pro hmoty v uzlech můžete také zadat momenty setrvačnosti X, Y a Z pro modelování složitějších hmotných bodů.
Hmoty je často třeba zanedbat. To platí zejména v případech, kdy je výstupem modální analýzy seizmická analýza. V té je pro výpočet zapotřebí 90% účinné modální hmoty v každém směru. Můžete tak zanedbat hmoty ve všech pevných uzlových a liniových podporách. Program za vás deaktivuje příslušné hmoty automaticky.
Objekty, jejichž hmoty se mají pro modální analýzu zanedbat, můžete také vybrat ručně. Poslední možnost je pro lepší představu na obrázku. Je zde nastaveno uživatelské zadání a objekty a jejich příslušné složky hmoty jsou vybrány pro zanedbání hmot.
