- Automatische Berücksichtigung von Massen aus Eigengewicht
- Direkter Import von Massen aus Lastfällen oder -kombinationen möglich
- Optionale Definition von Zusatzmassen (Knoten-, Linien-, Flächenmassen sowie Trägheitsmassen) direkt in den Lastfällen
- Optionales Vernachlässigen von Massen (z. B. Masse von Fundamenten)
- Kombination von Massen in verschiedenen Lastfällen und Lastkombinationen
- Voreingestellte Kombinationsbeiwerte für diverse Normen (EC 8, SIA 261, ASCE 7,…)
- Optionaler Import von Anfangszuständen (z. B. zur Berücksichtigung von Vorspannung und Imperfektion)
- Strukturmodifikation
- Berücksichtigung von ausfallenden Lagern oder Stäben/ Flächen/ Volumenkörpern möglich
- Mehrere Modalanalysen definierbar (z. B., um unterschiedliche Massen oder Steifigkeitsänderungen zu untersuchen)
- Wahl des Massenmatrix Typs (Diagonalmatrix, Konsistente Matrix, Einheitsmatrix) inklusive benutzerdefinierter Festlegung der translatorischen und rotatorischen Freiheitsgrade
- Methoden zur Ermittlung der Anzahl an Eigenformen (benutzerdefiniert, automatisch – um effektive Modalmassenfaktoren zu erreichen, automatisch – um die maximale Eigenfrequenz zu erreichen - nur in RSTAB verfügbar)
- Ermittlung von Eigenformen und Massen in Knoten bzw. FE-Netz-Punkten
- Ausgabe von Eigenwert, Kreisfrequenz, Eigenfrequenz und -periode
- Ausgabe von modalen Massen, effektiven modalen Massen, modalen Massenfaktoren und Beteiligungsfaktoren
- Tabellarische und grafische Ausgabe von Massen in Netzpunkten
- Darstellung und Animation von Eigenformen
- Verschiedene Skalierungsoptionen für Eigenformen
- Dokumentation von numerischen und grafischen Ergebnissen im Ausdruckprotokoll
Modalanalyse | Leistungsmerkmale
Haben Sie irgendwelche Fragen?
Länge: 00:01:30 min
Veranstaltung
Länge: 00:51:59 min
Veranstaltung
Länge: 00:49:15 min
Länge: 00:01:05 min
Veranstaltung
Länge: 01:01:14 min
Länge: 00:00:00 min
Länge: 00:02:00 min
Länge: 00:36:28 min
Produkt-Feature
Länge: 00:00:45 min
Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.
Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.
Sowohl die Ermittlung von Eigenschwingungen als auch das Antwortspektrenverfahren werden stets an einem linearen System durchgeführt. Sind Nichtlinearitäten im System vorhanden, werden diese linearisiert und somit nicht berücksichtigt. Dies können z.B. Zugstäbe, nichtlineare Auflager oder nichtlineare Gelenke sein. In diesem Beitrag soll gezeigt werden, wie diese in einer dynamischen Analyse behandelt werden können.

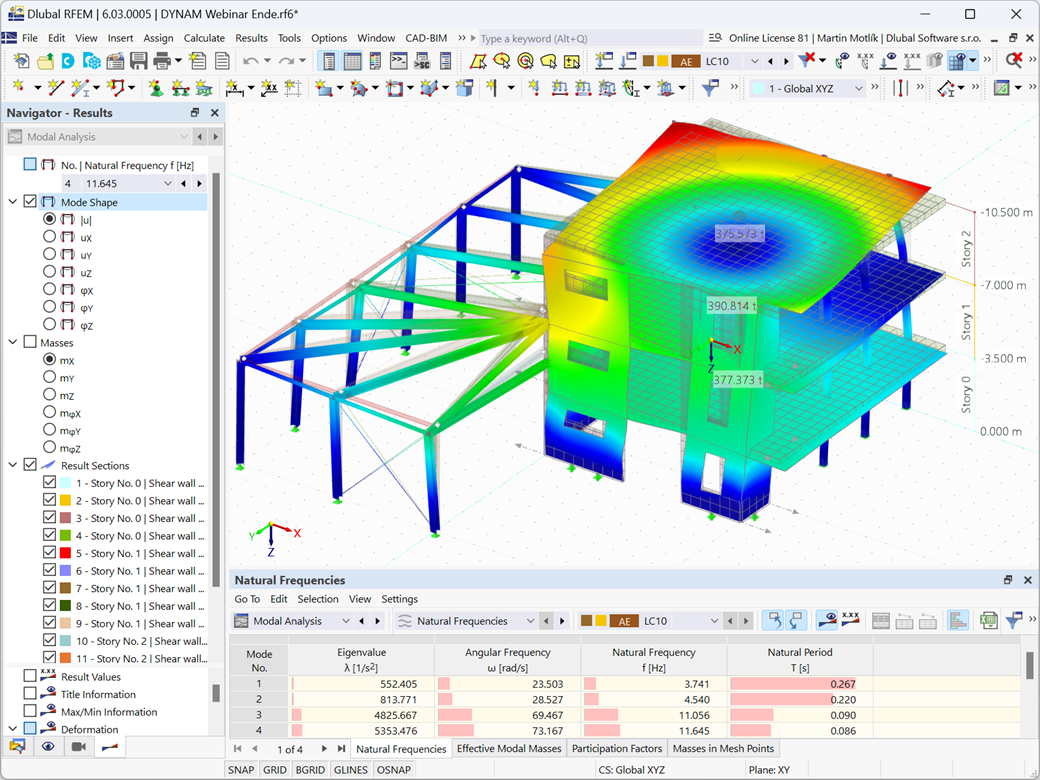

Die dynamische Berechnung in RFEM 6 und RSTAB 9 ist in mehrere Add-Ons gegliedert. Das Add-On Modalanalyse ist Voraussetzung für alle anderen Add-Ons zur dynamischen Berechnung, da es die Eigenschwingungsanalyse für Stab-, Flächen- und Volumenmodelle durchführt.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)

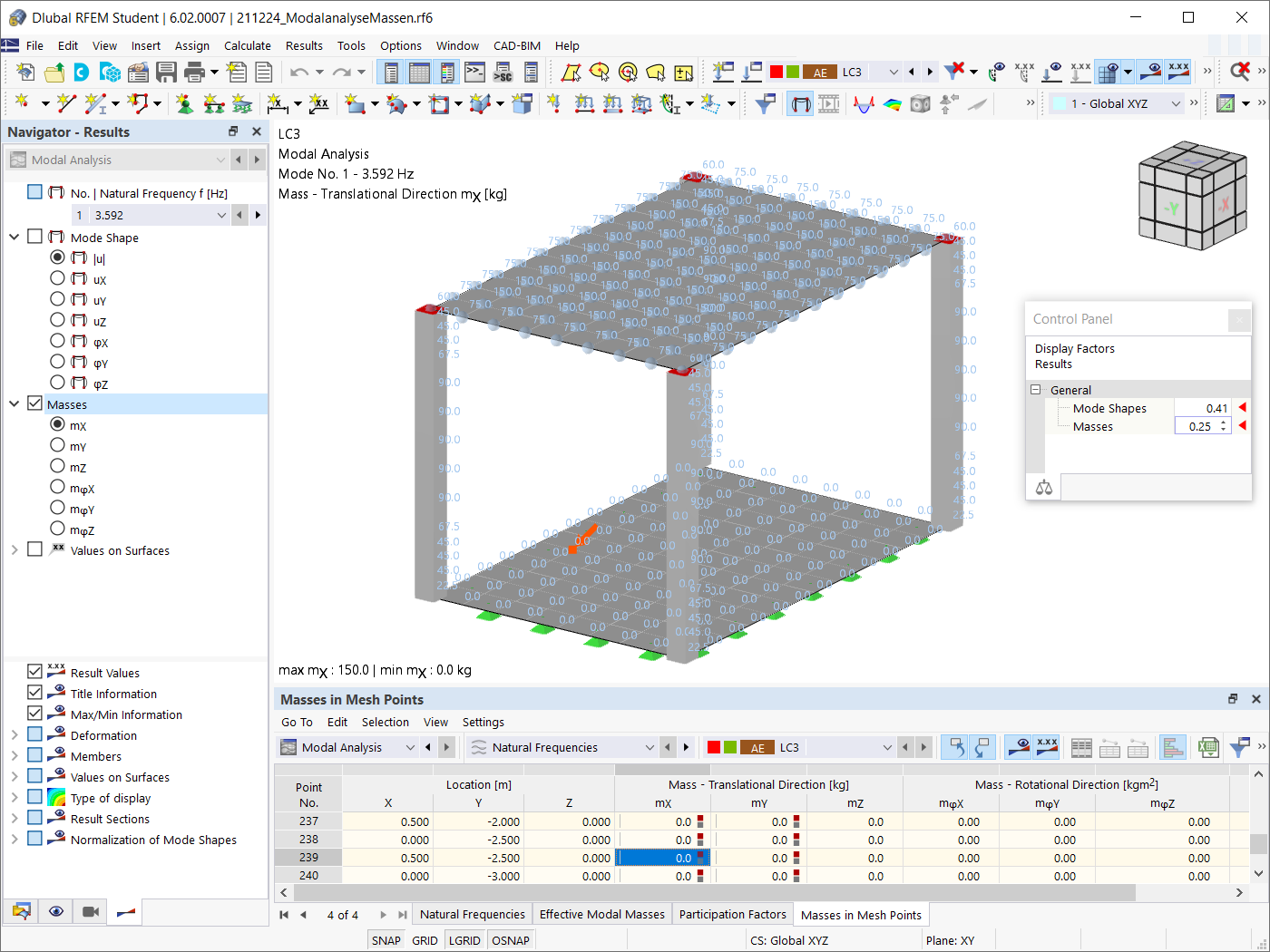

Haben Sie bereits die tabellarische und grafische Ausgabe der Massen in Netzpunkten entdeckt? Richtig, auch diese gehört zu den Ergebnissen der Modalanalyse in RFEM 6. Überprüfen Sie auf diese Weise die importierten Massen, welche von verschiedenen Einstellungen der Modalanalyse abhängig sind. Diese können in den Ergebnissen im Register Massen in Netzpunkten angezeigt werden. Die Tabelle bietet Ihnen eine Übersicht über folgende Ergebnisse: Masse - Translatorische Richtung (mX, mY, mZ), Masse - Rotatorische Richtung (mφX, mφY, mφZ) und Summe der Massen. Am besten wäre für Sie eine möglichst schnelle grafische Auswertung? Dann können Sie sich auch die Massen in den Netzpunkten grafisch anzeigen lassen.
Sie haben bereits erfahren, dass die Ergebnisse eines Modalanalyse-Lastfalls nach erfolgreicher Berechnung im Programm angezeigt werden. Die erste Eigenform ist für Sie also sofort grafisch oder animiert zu sehen. Dabei können Sie die Darstellung der Eigenformnormierung komfortabel anpassen. Erledigen Sie das am besten direkt im Ergebnisnavigator, wo Sie zur Visualisierung der Eigenformen eine von vier Optionen auswählen:
- Wert des Eigenformvektors uj auf 1 skalieren (berücksichtigt nur die Translationskomponenten)
- Auswahl der maximalen Translationskomponente des Eigenvektors und Einstellung auf 1
- Betrachtung der gesamten Eigenform (inklusive der Rotationskomponenten), Auswahl des Maximums und Einstellung auf 1
- Setzen der modalen Massen mi für jeden Eigenwert auf 1 kg
Ausführlichere Erläuterungen der Normierung der Eigenformen finden Sie hier im Online-Handbuch.
Neben den statischen Lasten sollen auch andere Lasten als Massen berücksichtigt werden? Das Programm ermöglicht es Ihnen für Knoten-, Stab-, Linien- und Flächenlasten. Zunächst müssen Sie dafür bei der Definition der betreffenden Last die Lastart Masse auswählen. Definieren Sie für solche Lasten eine Masse oder Massenanteile in X-, Y- und Z-Richtung. Bei Knotenmassen haben Sie außerdem die Möglichkeit, auch Trägheitsmomente X, Y und Z anzugeben, um komplexere Massenpunkte zu modellieren.
Häufig müssen Massen vernachlässigt werden. Dies gilt insbesondere, wenn Sie die Ausgabe der Modalanalyse für die Erdbebenanalyse verwenden wollen. Hierfür werden schließlich 90 % der effektiven Modalmasse in jede Richtung zur Berechnung benötigt. Sie können also Massen in allen festen Knoten- und Linienlagern vernachlässigen. Die damit verbundenen Massen deaktiviert das Programm für Sie automatisch.
Des Weiteren können Sie auch Objekte, deren Massen vernachlässigt werden sollen, für die Modalanalyse manuell auswählen. Letzteres haben wir Ihnen für eine bessere Ansicht im Bild dargestellt. Dort wird eine benutzerdefinierte Selektion vorgenommen und Objekte sowie die zugehörigen Massenkomponenten werden für die Vernachlässigung von Massen ausgewählt.
