- Considerazione automatica delle masse dal peso proprio
- Importazione diretta delle masse dai casi e dalle combinazioni di carico
- Definizione facoltativa di masse aggiuntive (masse nodali, lineari o di superficie, nonché masse di inerzia) direttamente nei casi di carico
- Trascuratezza facoltativa delle masse (ad esempio, massa delle fondazioni)
- Combinazione di masse in diversi casi di carico e combinazioni di carico
- Coefficienti di combinazione preimpostati per varie norme (EC 8, SIA 261, ASCE 7,...)
- Importazione facoltativa degli stati iniziali (ad esempio, per considerare la precompressione e l'imperfezione)
- Variazione della struttura
- Considerazione di vincoli esterni o di aste/superfici/solidi
- Definizione di varie analisi modali (ad esempio, per analizzare diverse variazioni delle masse o modifiche delle rigidità)
- Selezione del tipo di matrice di massa (matrice diagonale, matrice coerente, matrice unitaria), inclusa la specifica definita dall'utente dei gradi di libertà traslazionali e rotazionali
- Metodi per determinare il numero di forme modali (definito dall'utente, automatico - per raggiungere i coefficienti di massa modale efficaci, automatico - per raggiungere la frequenza naturale massima - disponibile solo in RSTAB)
- Determinazione delle forme modali e delle masse nei nodi
- Risultati di autovalori, frequenza angolare, frequenza naturale e periodo
- Output di masse modali, masse modali efficaci, fattori di massa modale e fattori di partecipazione
- Output tabellare e grafico delle masse nei punti della mesh
- Visualizzazione e animazione delle forme modali
- Diverse opzioni di scala per le forme modali
- Documentazione dei risultati numerici e grafici nella relazione di calcolo
Analisi modale | Caratteristiche
Hai delle domande?
2024-10-23
Corso di formazione online
Durata: 00:01:27 min
Durata: 00:49:15 min
Durata: 01:01:43 min
Durata: 00:00:00 min
Caratteristiche del prodotto
Durata: 00:00:55 min
Caratteristiche del prodotto
Durata: 00:00:35 min
Durata: 00:00:00 min
Sia la determinazione delle vibrazioni naturali che l'analisi dello spettro di risposta vengono sempre eseguite su un sistema lineare. Se nel sistema esistono non linearità, queste vengono linearizzate e quindi non prese in considerazione. Sono causate, ad esempio, da aste tese, vincoli esterni non lineari o cerniere non lineari. Questo articolo mostra come gestirle in un'analisi dinamica.
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.
L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).
I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.

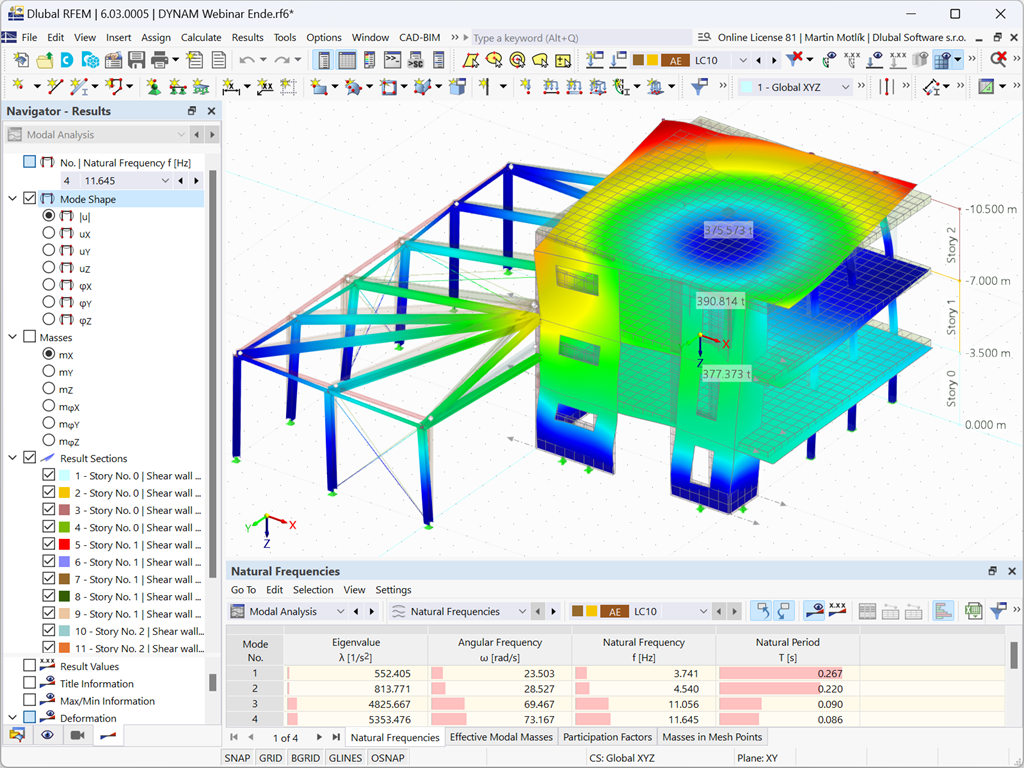

Hai già scoperto l'output tabellare e grafico delle masse nei punti della mesh? A destra, questo è anche uno dei risultati dell'analisi modale in RFEM 6. In questo modo, è possibile controllare le masse importate che dipendono da varie impostazioni dell'analisi modale. Possono essere visualizzati nella scheda Masse nei punti della mesh della tabella dei risultati. La tabella fornisce una panoramica dei seguenti risultati: Massa - Direzione di traslazione (mX, mY, mZ ), Massa - Direzione di rotazione (mφX, mφY, mφZ ) e Somma delle masse. Sarebbe meglio per te avere una valutazione grafica il più rapidamente possibile? Quindi è anche possibile visualizzare graficamente le masse nei punti della mesh.
Come'hai già appreso, i risultati di un caso di carico dell'analisi modale vengono visualizzati nel programma dopo un calcolo riuscito. È quindi possibile vedere immediatamente la prima forma modale graficamente o come animazione. È anche possibile regolare facilmente la rappresentazione della normalizzazione della forma modale. Fallo direttamente nel navigatore Risultati, dove hai una delle quattro opzioni per la visualizzazione delle forme modali disponibili per la selezione:
- Ridimensionamento del valore del vettore della forma modale uj a 1 (considera solo le componenti di traslazione)
- Selezionando la componente traslazionale massima dell'autovettore e impostandola a 1
- Considerando l'intero autovettore (comprese le componenti di rotazione), selezionando il massimo e impostandolo a 1
- Impostazione della massa modale mi per ciascuna forma modale a 1 kg
È possibile trovare una spiegazione dettagliata della normalizzazione della forma modale nel Manuale online .
Vuoi considerare altri carichi come masse oltre ai carichi statici? Il programma lo consente per carichi dei nodi, delle aste, delle linee e delle superfici. Per questo, è necessario selezionare il tipo di carico di massa quando si definisce il carico di interesse. Definire una massa o i componenti di massa nelle direzioni X, Y e Z per tali carichi. Per le masse nodali, hai un'opzione aggiuntiva per specificare anche i momenti di inerzia X, Y e Z al fine di modellare punti di massa più complessi.
Spesso è necessario trascurare le masse. Questo è particolarmente vero quando si desidera utilizzare l'output dell'analisi modale per l'analisi sismica. Per questo, per il calcolo è necessario il 90% della massa modale efficace in ciascuna direzione. Quindi è possibile trascurare la massa in tutti i vincoli fissi dei nodi e delle linee. Il programma disattiva automaticamente le masse associate.
È anche possibile selezionare manualmente gli oggetti le cui masse devono essere trascurate per l'analisi modale. Abbiamo mostrato quest'ultimo nell'immagine per una migliore visualizzazione. Viene effettuata una selezione definita dall'utente e gli oggetti con le loro componenti di massa associate vengono selezionati per trascurare le masse.
