En résolvant le problème d'écoulement numérique, vous pouvez obtenir les résultats suivants sur et autour du modèle :
- Pression sur la surface de l'objet
- Distribution des coefficients Cp sur les surfaces de l'objet
- Champ de pression autour de la géométrie de l'objet
- Champ de vitesse relatif à la géométrie de l'objet
- Champ de turbulence k-ω autour de la géométrie de l'objet
- Champ de turbulence k-ε relatif à la géométrie de l'objet
- Vecteur de vitesse par rapport à la géométrie de l'objet
- Rationalisation autour de la géométrie de l'objet
- Forces sur les éléments en forme de barre générés au début à partir d'éléments de barre

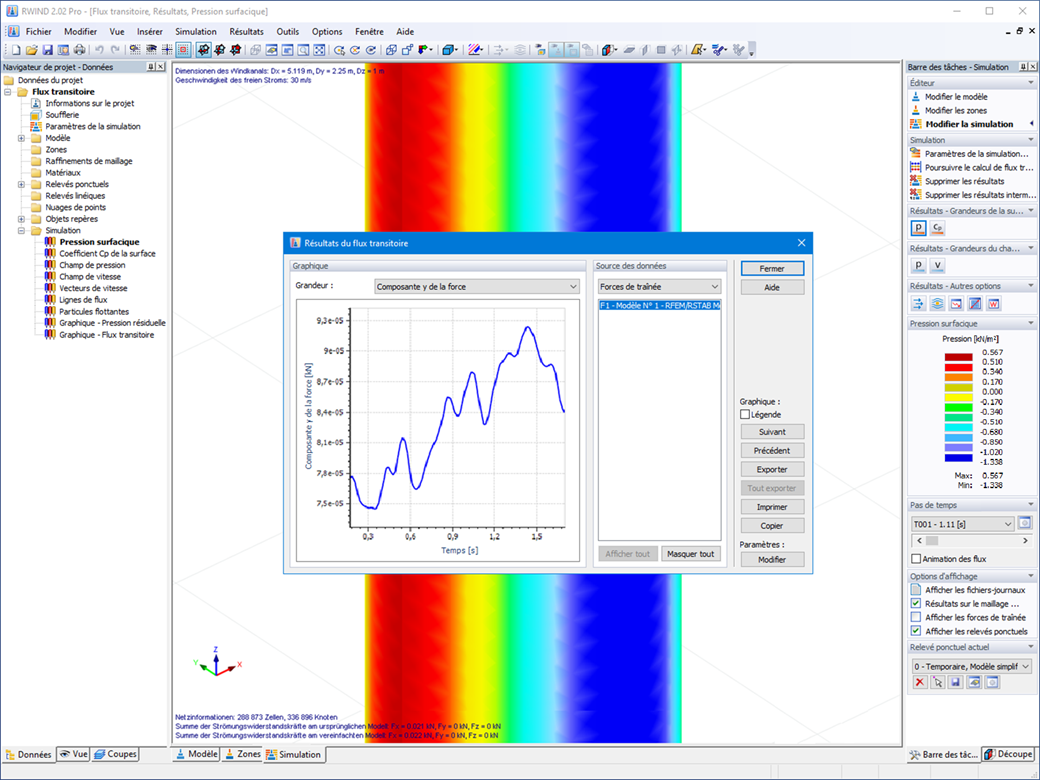

- Diagramme de convergence
- Direction et taille de la résistance des objets définis face à l'écoulement de l'air
Malgré cette quantité d'informations, RWIND 2 reste clair, comme c'est le cas pour les logiciels Dlubal. Vous pouvez spécifier des zones librement définissables pour l'évaluation graphique. Les résultats du flux affichés de manière volumineuse sur la géométrie de la structure sont souvent source de confusion - vous connaissez certainement le problème. C'est pourquoi RWIND Basic fournit des plans de coupe librement mobiles pour l'affichage individuel des « résultats de solide » dans un plan. Pour le résultat de la ligne de flux rationalisé en 3D, vous avez la possibilité de sélectionner entre un affichage statique et animé sous forme de segments de ligne mobiles ou de particules. Cette option vous aide à représenter le flux de vent comme un effet dynamique.
Vous pouvez exporter tous les résultats sous forme d'image ou de vidéo, une option particulièrement utile pour les résultats animés.
