Al resolver el problema numérico del flujo, puede obtener los siguientes resultados en y alrededor del modelo:
- Presión en la superficie de la estructura
- Coeficiente Cp de distribución en las superficies de la estructura
- Campo de presiones alrededor de la geometría de la estructura
- Campo de velocidades alrededor de la geometría de la estructura
- Campo de turbulencia k-ω alrededor de la geometría de la estructura
- Campo de turbulencia k-ε alrededor de la geometría de la estructura
- Vectores de velocidad alrededor de la geometría de la estructura
- Líneas de corriente alrededor de la geometría de la estructura
- Esfuerzos en las estructuras con forma de barras que se generaron originalmente a partir de los elementos de barra

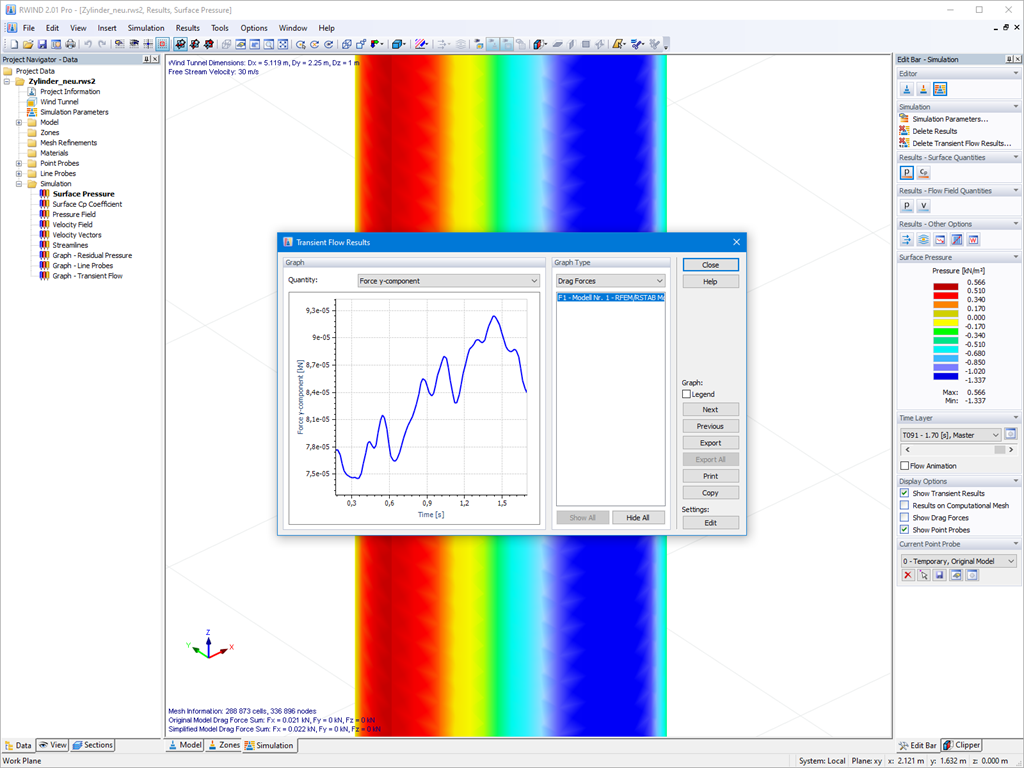

- Diagrama de convergencia
- Dirección y magnitud de la resistencia aerodinámica de las estructuras definidas
A pesar de esta cantidad de información, RWIND 2 permanece claramente organizado, como es típico en los programas de Dlubal. Puede especificar zonas definibles libremente para una evaluación gráfica. Los resultados del flujo que se muestran voluminosamente sobre la geometría de la estructura a menudo son confusos; usted conocerá el problema con certeza. Es por eso que RWIND Basic proporciona planos de sección móviles libremente para la visualización separada de los "resultados de sólidos" en un plano. Para el resultado de la línea de corriente ramificada en 3D, tiene la opción de seleccionar entre una visualización estática y animada en forma de segmentos de línea o partículas en movimiento. Esta opción le ayuda a representar el flujo de viento como un efecto dinámico.
Puede exportar todos los resultados como una imagen o, especialmente para los resultados animados, como un vídeo.
