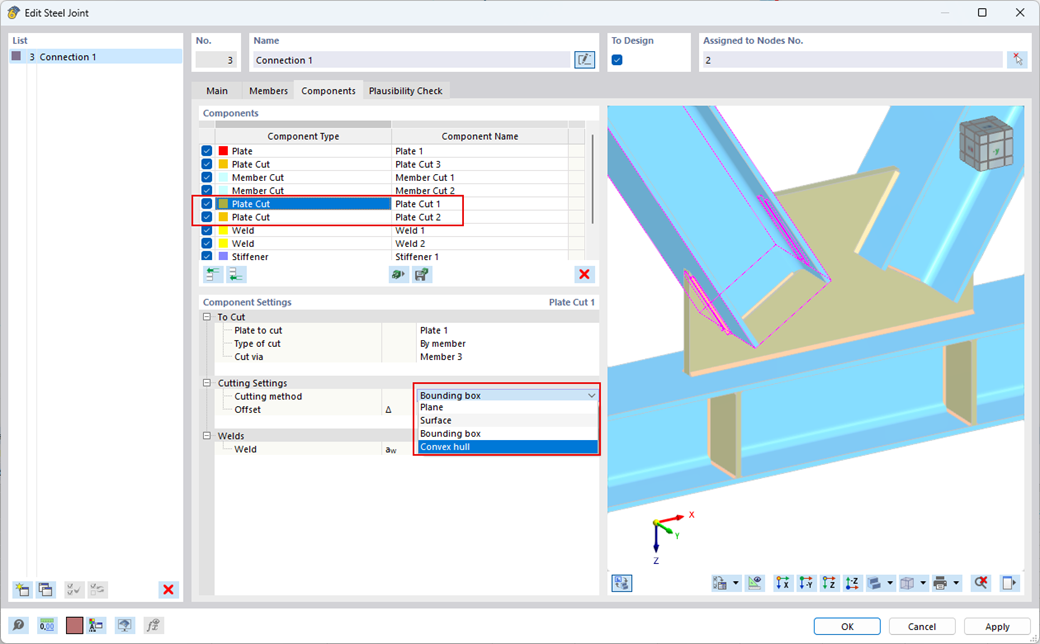

使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
- 平面: 切割将会在离参考板最近的面上进行。
- 面: 只切割板的相交部分。
- 边界盒: 被切割的部分为矩形,由边界盒的高度和宽度决定。
- 凸壳: 板件切割时使用截面的外壳。 切割时会考虑截面的圆角。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
Mit der Komponente "Rippe" können Sie sehr schnell eine beliebige Anzahl an Längsrippen an einem Stabblech definieren. Durch die Vorgabe eines Referenzobjektes lassen sich daran automatisch Schweißnähte vorgeben.
Die Komponente "Rippe" lässt sich auch an kreisförmigen Hohlprofilen anordnen. Dafür wird zusätzlich die Vorgabe der Winkel zwischen den Rippen benötigt.
只需点击几下鼠标,就可以在钢结构连接节点中插入盖板。 对于输入,您可以使用常用的定义类型'偏移'或'尺寸和位置'。 通过指定参考杆件和切割平面,可以省略杆件截面组件。
例如,柱端盖板建模。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
