Composant « Coupe de plaque »

L'avantage du module complémentaire Assemblages acier pour RFEM 6 est que vous pouvez analyser les assemblages acier à l'aide d'un modèle EF pour lequel la modélisation s'exécute de manière entièrement automatique en arrière-plan. L'entrée des composants d'assemblage en acier qui contrôlent la modélisation peut être effectuée en définissant les composants manuellement ou en utilisant les modèles disponibles dans la bibliothèque. Cette dernière méthode est décrite dans un précédent article de la Base de connaissance intitulé « Définir des composants d'assemblages acier à l'aide de la bibliothèque ». La définition des paramètres pour le calcul des assemblages acier est le sujet de l'article de la Base de connaissance « Vérification des assemblages acier dans RFEM 6 ».

Les assemblages acier dans RFEM 6 sont définis comme un assemblage de composants. Dans le nouveau module complémentaire Assemblages acier, des composants de base universellement applicables (plaques, soudures, plans auxiliaires) sont disponibles pour entrer des situations d'assemblage complexes. Les méthodes de définition des assemblages sont décrites dans deux articles précédents de la Base de connaissance : « Une nouvelle approche relative au calcul des assemblages acier dans RFEM 6 » et « Définition des composants d'assemblages acier à l'aide de la bibliothèque ».

Le module complémentaire Assemblages acier de RFEM 6 permet de créer et d'analyser des assemblages en acier à l'aide d'un modèle EF. La modélisation des assemblages peut être contrôlée par une entrée simple et familière des composants. Les composants des assemblages acier peuvent être définis manuellement ou à l'aide des modèles disponibles dans la bibliothèque. La première méthode a été décrite dans un précédent article technique intitulé « Une nouvelle approche relative au calcul des assemblages acier dans RFEM 6 ». Cet article se concentre sur cette dernière méthode, c'est-à-dire qu'il vous montrera comment définir des composants d'assemblage acier à l'aide des modèles-types disponibles dans la bibliothèque du logiciel.

Vous pouvez insérer des platines en tête dans des assemblages acier en quelques clics. Vous pouvez entrer les données à l'aide des types de définition connus « Décalages » ou « Dimensions et position ». En spécifiant une barre de référence et un plan de coupe, vous n'avez plus besoin du composant « Coupe de barre ».

Ce composant vous permet par exemple de modéliser facilement des platines en tête sur des extrémités de poteau.

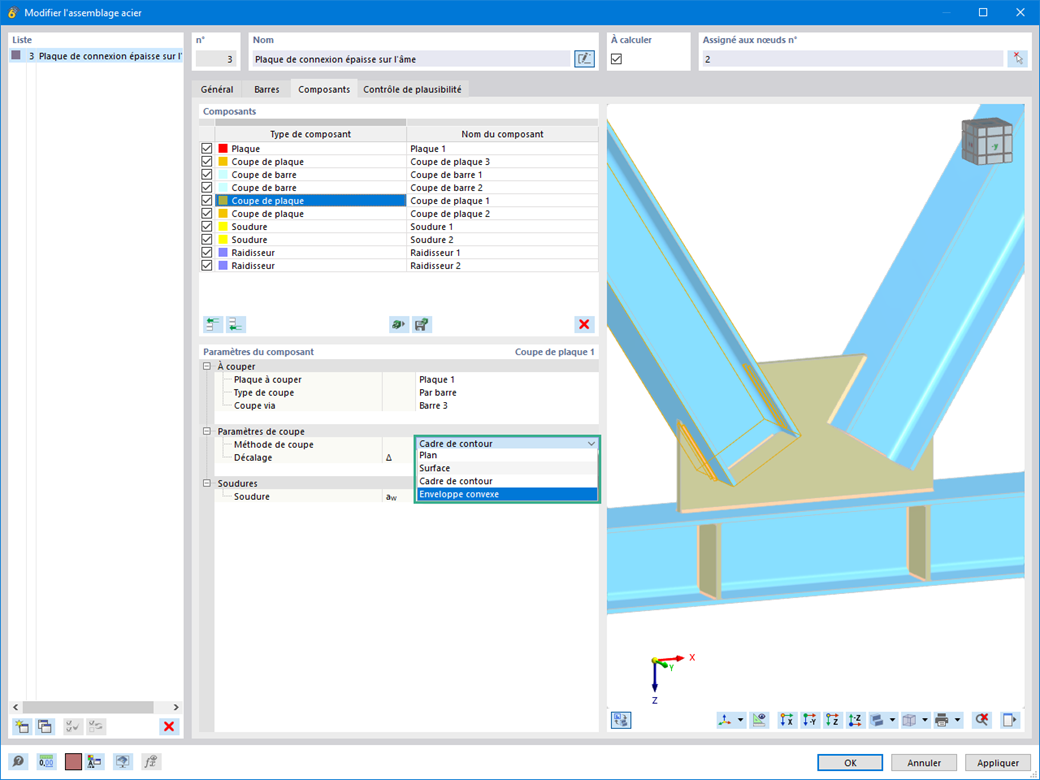

Vous pouvez utiliser le composant « Coupe de plaque » pour couper des plaques (par exemple, des goussets, des plaques de connexion, etc.). Différentes méthodes de coupe sont disponibles :

• Plan : La coupe est effectuée sur la surface la plus proche de la plaque de référence.
• Surface : Seules les parties des plaques qui se croisent sont coupées.
• Cadre de contour : La dimension la plus externe composée de la largeur et de hauteur est découpée dans la plaque sous forme de rectangle.
• Enveloppe convexe : L'enveloppe externe de la section est utilisée pour la découpe de la plaque. S'il y a des arrondis aux nœuds de coin de la section, la coupe s'y adapte.

Dans la boîte de dialogue {%) module complémentaire Assemblages ]] , vous pouvez effectuer des coupes précises sur des plaques et des composants structuraux à l'aide du composant « Solide auxiliaire ». Dans ce composant, vous pouvez utiliser des formes de caisson, de cylindre ou d'une section quelconque comme objet repère.

Accéder à la vidéo explicative
