Komponente "Blechschnitt"

Der Vorteil des RFEM 6 Add-Ons Stahlanschlüsse besteht darin, dass man Stahlverbindungen mit Hilfe eines FE-Modells untersuchen kann, dessen Modellierung vollautomatisch im Hintergrund abläuft. Die Eingabe der Stahlverbindungskomponenten, die die Modellierung steuert, kann über eine manuelle Definition der Komponenten oder mithilfe der in der Bibliothek verfügbaren Vorlagen erfolgen. Letzteres wurde bereits in einem früheren Fachbeitrag mit dem Titel "Definition von Stahlanschlusskomponenten mithilfe der Bibliothek" behandelt. Die Definition von Parametern für die Bemessung von Stahlanschlüssen ist das Thema des Fachbeitrags "Bemessung von Stahlanschlüssen in RFEM 6".

Stahlverbindungen werden in RFEM 6 als eine Anordnung von Komponenten definiert. Im neuen Add-On Stahlanschlüsse stehen für die Eingabe komplexer Verbindungen universell einsetzbare Basiskomponenten (Bleche, Schweißnähte, Hilfsebenen) zur Verfügung. Die Methoden, mit denen Verbindungen definiert werden können, sind in zwei früheren Knowledge Base-Beiträgen thematisiert: “Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" und “Definition von Stahlanschlusskomponenten mithilfe der Bibliothek".

Mit dem Add-On Stahlanschlüsse in RFEM 6 lassen sich Stahlverbindungen anhand eines FE-Modells erstellen und bemessen. Sie können die Modellierung der Verbindungen über eine einfache und komfortable Eingabe von Komponenten steuern. Stahlanschlusskomponenten können manuell oder mithilfe der verfügbaren Vorlagen in der Bibliothek definiert werden. Die erstgenannte Methode wurde in einem früheren Fachbeitrag mit dem Titel "Ein neuartiger Ansatz zur Bemessung von Stahlanschlüssen in RFEM 6" behandelt. Der vorliegende Beitrag wird sich auf die letztere Methode konzentrieren, d.h. es wird gezeigt, wie Sie mit Hilfe der in der Bibliothek verfügbaren Vorlagen Stahlanschlusskomponenten definieren können.

Mit nur wenigen Mausklicks lassen sich Kopfplatten in Stahlanschlüssen einfügen. Für die Eingabe stehen Ihnen dazu die bekannten Definitionstypen 'Versätze' oder 'Abmessungen und Lage' zur Verfügung. Durch die Vorgabe eines Referenzstabes und der Schnittebene kann damit auch auf die Komponente Stabschnitt verzichtet werden.

Mit dieser Komponente können Sie zum Beispiel ganz einfach Kopfplatten an Stützenenden modellieren.

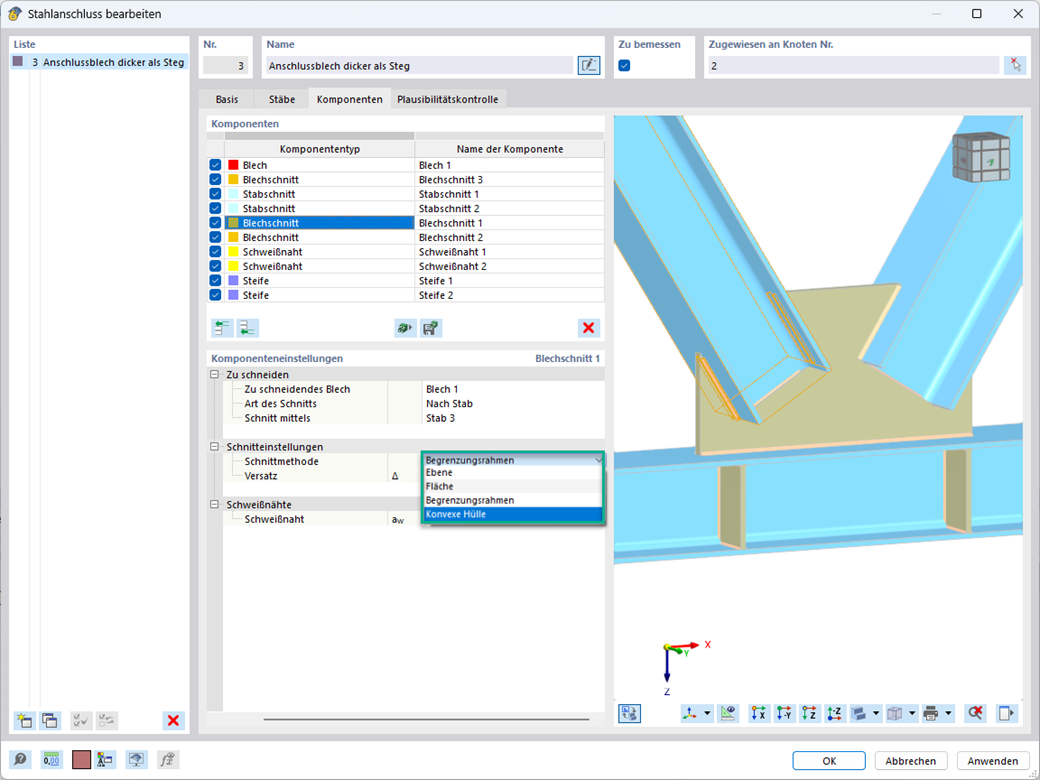

Mit der Komponente "Blechschnitt" können Sie Bleche (z. B. Knotenbleche, Fahnenbleche usw.) schneiden. Dafür stehen verschiedene Schnittmethoden zur Verfügung:

• Ebene: Der Schnitt wird an der nächstgelegenen Fläche der Referenzplatte geführt.
• Fläche: Es werden nur die sich überschneidenden Teile von Platten abgeschnitten.
• Begrenzungsrahmen: Die äußerste Dimension aus Breite und Höhe wird als Rechteck aus dem Blech herausgeschnitten.
• Konvexe Hülle: Die äußere Hülle des Querschnittes wird für das Schneiden des Bleches verwendet. Befinden sich dabei Ausrundungen an den Eckknoten des Profils, passt sich der Schnitt daran an.

Im Add-On Stahlanschlüsse können Sie mit Hilfe der Komponente "Hilfsvolumen" präzise Schnitte an Platten und Bauteilen ausführen. Innerhalb dieser Komponente lassen sich die Formen Kasten, Zylinder oder ein beliebiger Querschnitt als Hilfsobjekt verwenden.
