Komponenta "Ořez plechu"

Výhodou addonu Ocelové přípoje v programu RFEM 6 je, že lze ocelové přípoje posuzovat pomocí konečně-prvkového modelu, který se vytváří automaticky na pozadí. Zadání komponent ocelového přípoje, na základě kterého se vytváří model, lze provést ručně, nebo pomocí dostupných šablon v databázi. Ta druhá metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Zadání komponent ocelového styčníku pomocí databáze“. O zadání parametrů pro posouzení ocelových přípojů pojednáváme v odborném článku „Posouzení ocelových přípojů v programu RFEM 6 “.

Ocelové přípoje jsou v programu RFEM 6 definovány jako sestava komponent. V novém addonu Ocelové přípoje jsou k dispozici univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací. Metody, kterými lze zadávat spoje, jsou popsány ve dvou předchozích článcích databáze znalostí: „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“ a „Zadání komponent ocelového styčníku pomocí databáze“.

Addon Ocelové přípoje v programu RFEM 6 umožňuje vytvářet a posuzovat ocelové přípoje pomocí konečně-prvkového modelu. Modelování přípojů lze provádět jednoduchým a dobře známým zadáváním komponent. Komponenty ocelových přípojů lze definovat ručně nebo pomocí dostupných šablon v databázi. První metoda je popsána v předchozím příspěvku v databázi znalostí s názvem „Nový přístup k posouzení ocelových přípojů v programu RFEM 6“. V tomto příspěvku se budeme věnovat druhé uvedené metodě, tj. zadání komponent ocelových přípojů pomocí dostupných šablon v databázi programu.

Pouhými několika kliknutími myši lze vkládat krycí plechy do ocelových přípojů. Pro zadání máte k dispozici známé typy 'Odsazení' nebo 'Rozměry a poloha'. Při zadání referenčního prutu a roviny řezu tak ani není třeba použít komponentu Ořez prutu.

Tato komponenta vám umožňuje zcela jednoduše modelovat například krycí plechy na koncích sloupů.

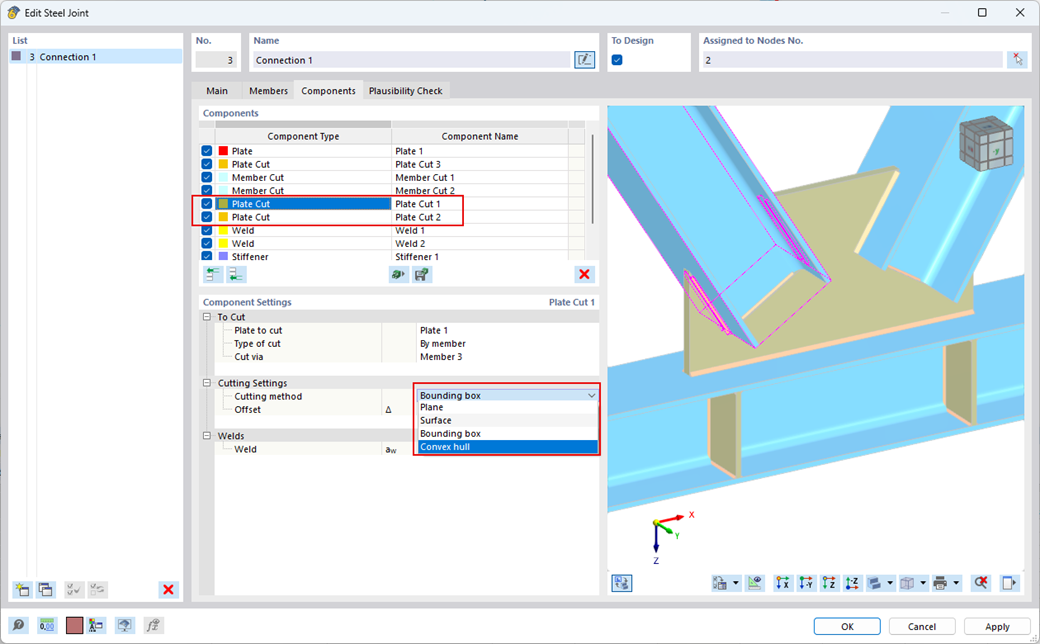

Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.

• Rovina: Řez je veden na nejbližší ploše referenční desky.
• Plocha: Oříznou se pouze protínající se části desek.
• Ohraničující rámeček: Krajní rozměr šířky a výšky se vyřízne z plechu jako obdélník.
• Konvexní obálka: Pro ořez plechu se použije vnější obal průřezu. V případě zaoblení na rohových uzlech průřezu se jim řez přizpůsobí.

V addonu Ocelové přípoje lze použít komponentu "Pomocné těleso" pro přesné řezy na deskách a konstrukčních prvcích. V rámci této komponenty lze jako pomocný objekt použít tvar kvádru, válce nebo libovolný průřez.
