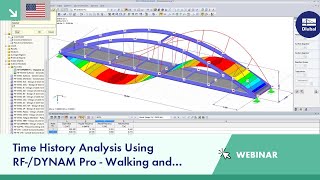

Webinaire Dlubal : Analyse dynamique dans RF-/DYNAM Pro - Effets de la marche et de la course sur une passerelle pour piétons

Newsletter

Tous les mois, recevez des informations quant aux actualités de Dlubal et restez au fait des prochains événements, des promotions, des offres spéciales, ainsi que des derniers trucs et astuces.

Projets Client

Projets clients réalisés avec les produits de Dlubal

Des projets clients impressionnants réalisés avec les logiciels de calcul de structure Dlubal.

Vibrations pour l'analyse de l'historique de temps et pour l'analyse de spectre de réponse multimodal

Le module additionnel DYNAM Pro - Forced Vibrations est un outil pour l'analyse des sollicitations externes de structures mécaniques. Vous pouvez définir différentes fonctions d'excitation dans des tableaux, comme des charges harmoniques ou comme fonction de temps. L'analyse de l'historique de temps est réalisée avec l'analyse modale ou avec l'analyse implicite linéaire Newmark.

Avec l'analyse de spectre de réponse multimodal ainsi qu'avec l'analyse de spectre de réponse multipoint, vous pouvez effectuer des analyses sismiques. Les spectres requis peuvent être créés selon les normes ou définis par l'utilisateur. Le module additionnel contient une large bibliothèque d'accélérogrammes de zones sismiques. Ils peuvent être utilisés pour la création des spectres de réponse.

  1. Fonctionnalités de l'analyse de l'historique de temps

    • Combinaison des diagrammes définis par l'utilisateur avec les cas de charge ou les combinaisons de charge (les charges nodales, de barre et de surface ainsi que les charges libres et générées peuvent être combinées avec les fonctions variables dans le temps)
    • Possibilité de combiner plusieurs fonctions d'excitation indépendantes
    • Vaste bibliothèque d'enregistrements sismiques (accélérogrammes)
    • Analyse linéaire implicite Newmark ou analyse modale de l'historique de temps
    • Possibilité d'amortissement structurel à l'aide des coefficients d'amortissement de Raleigh ou des valeurs d'amortissement de Lehr
    • Possibilité d'import direct des déformations initiales d'un cas de charge ou d'une combinaison de charge
    • Affichage des résultats graphiques dans un diagramme de l'historique de temps
    • Export des résultats dans des pas de temps définis par l'utilisateur ou comme une enveloppe
  2. Fonctionnalités de la méthode de spectre de réponse multimodal

    • Spectres de réponse des plusieurs normes (EN 1998, DIN 4149, IBC 2012 etc.)
    • Les spectre de réponses peubent être définis par l'utilisateur ou générés à partir des accélérogrammes
    • Méthode de spectre de réponse selon la direction
    • Sélection manuelle ou automatique des modes propres appropriés pour le spectre de réponse  (vous pouvez appliquer la règle de 5 % de EC 8)
    • Combinaisons de résultats par superposition modale (règle SRSS ou CQC) et par superposition de direction (règle SRSS ou 100 % / 30 %)
  3. Entrée de données

    Entrée

    Vous pouvez insérer les spectres de réponse, diagrammes accélération-temps ou diagrammes force-temps nécessaires. Les cas de charge dynamiques définissent la position et la direction des effets du spectre de réponse, les diagrammes accélération-temps ou les excitations force-temps .

    Les diagrammes de temps peuvent être combinés avec les cas de charge statiques, ce qui vous donne une grande flexibilité. Vous pouvez importer une déformation initiale d'un cas de charge ou d'une combinaison de charge pour effectuer l'analyse de l'historique de temps.

  4. Paramètres de calcul des cas de vibration propre

    Calcul

    L'analyse de l'historique de temps est effectuée par l'analyse modale ou par l'analyse linéaire implicite Newmark. Dans ce module, l'analyse de l'historique de temps est limitée aux systèmes linéaire. Même si l'analyse modale est un algorithme rapide, un certain nombre de valeurs propres est nécessaire pour que l'exactitude requise des résultats soit assurée.

    L'analyse linéaire implicite Newmark est une méthode très précise et indépendante du nombre de valeurs propres utilisées, mais il requiert des pas de temps assez faibles pour le calcul. Les charges statiques équivalentes sont calculées en interne pour les analyses de spectre de réponse. Ensuite, une analyse statique linéaire est réalisée.

  5. Surveillance de diagramme dans le temps pour une vibration périodique

    Résultats

    L'intégration de RF-/DYNAM Pro dans RFEM/RSTAB permet d'intégrer les résultats numériques et graphiques de RF-/DYNAM Pro - Forced Vibrations au rapport d'impression global. De même, toutes les options de RFEM sont disponibles pour un affichage graphique.

    Les résultats de l'analyse de l'historique de temps sont affichés dans un diagramme de l'historique de temps. Tous les résultats sont affichés comme une fonction du temps. Les valeurs numériques peuvent être exportées vers MS Excel.

    Dans le cas de l'analyse de l'historique de temps, vous pouvez exporter les résultats d'un seul pas de temps ou filtrer les résultats les plus défavorables de tous les pas de temps.

    Les analyses de spectre de réponse génèrent des combinaisons de résultats. Une combinaison des modes et une combinaison des forces de charge dues aux composants de l'action sismique sont utilisées en interne.
