Analyse de stabilité

Analyse de stabilité des modèles de structure

Les analyses de stabilité sont notamment nécessaires pour les éléments sollicités en traction ou en compression. Normalement, les analyses de stabilité sont à réaliser dans les modules additionnels correspondant au type de matériau (par exemple dans RF-/STEEL EC3 pour des barres en acier).

En outre, les modules additionnels puissants de RFEM et RSTAB peuvent effectuer d'autres analyses comme, entre autres, l'études des risques de flambement.

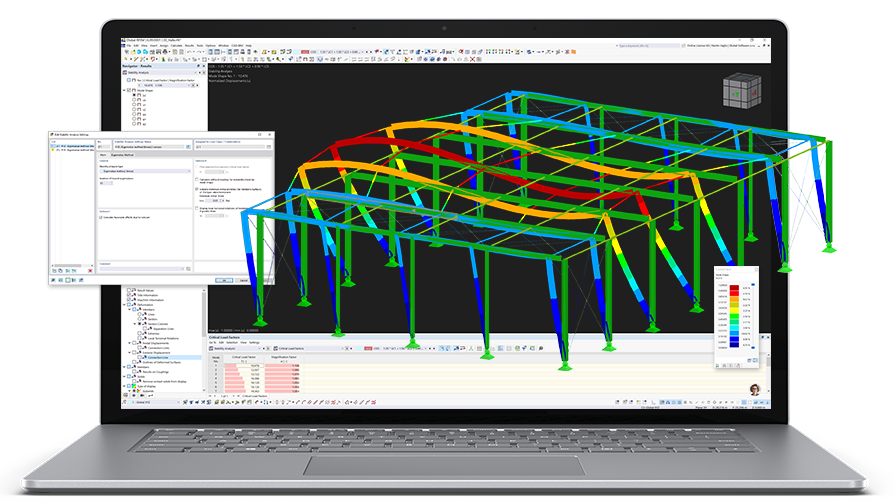

Logiciel de calcul de structure aux éléments finis (MEF)

La famille de programmes RFEM est basée sur un système modulaire. Le logiciel de base permet de modéliser les structures et de définir les types de matériaux et les charges pour des systèmes plans et spatiaux tels que les plaques, les voiles, les coques et les charpentes. La création de structures combinées ainsi que la modélisation de solides et des éléments de contact sont également possibles.

Plus d'informations sur RFEM

Logiciel de calcul de structures filaires

Le logiciel de calcul de structures filaires spatiale RSTAB offre un fonctionnement similaire à RFEM. Destiné au calcul des structures de charpente, il est très facile d'utilisation et demeure depuis des années le premier choix pour les ingénieurs en structures ambitieux.

Plus d'informations sur RSTAB

Analyse de stabilité selon la méthode de calcul des valeurs propres

A la base de l'analyse des valeurs propres, le module additionnel RF-STABILITY/RSBUCK calcule les formes de flambement de la structure modelée ainsi que des facteurs de charge critique. Il est idéal pour effectuer l'analyse linéaire et non-linéaire de stabilité de structure.

Plus d'informations sur RF-STABILITY/RSBUCK

Génération des imperfections géométriques équivalentes et des structures initiales pré-déformées

Le module additionnel RF-IMP/RSIMP est utilisé pour créer les imperfections géométriques équivalentes (les charges latérales équivalentes) ou une structure initiale pré-déformée.

Plus d'informations sur RF-IMP/RSIMP

Analyse du second ordre pour le flambement par flexion-torsion avec 7 degrés de liberté

RF-/STEEL Warping Torsion est une extension du module additionnel RF-/STEEL EC3. Elle permet de réaliser une vérification du flambement par flexion-torsion des barres. L’analyse est faite en prenant compte des effets du second ordre avec 7 degrés de liberté et avec l’application des imperfections selon les modes propres.

Plus d'informations sur l'extension RF-/STEEL Warping Torsion

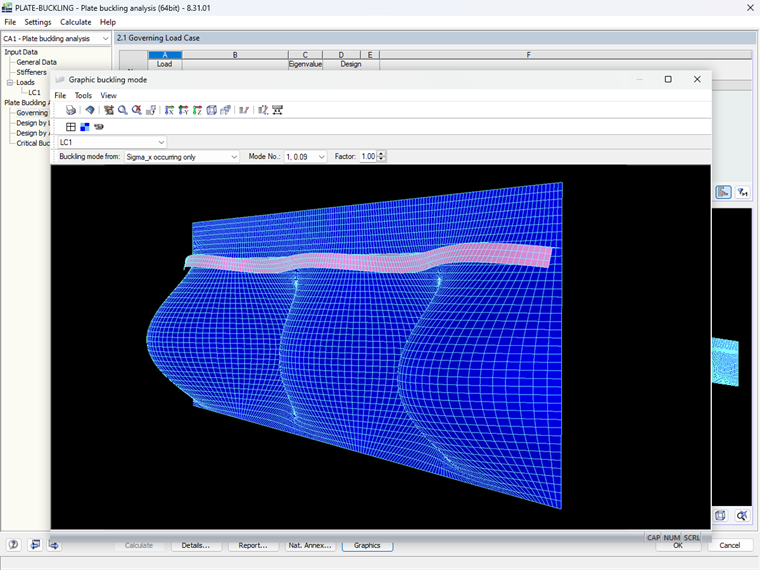

Analyse de flambement de plaques avec ou sans raidisseurs

Le programme autonome PLATE-BUCKLING et le module additionnel RF-/PLATE-BUCKLING sont utilisés pour effectuer des analyses de flambement de plaques rectangulaires selon la norme EN 1993-1-5.

Plus d'informations sur le programme/le module additionnel RF-/PLATE-BUCKLING

Interfaces pour l'échange de données

Les logiciels de calcul de structure de Dlubal Software s'intègrent parfaitement à la planification de vos projets selon la méthode BIM (Building Information Modeling). De nombreuses interfaces permettent en effet d'échanger les données des modèles numériques de bâtiments avec RSTAB et RFEM.

Building Information Modeling (BIM)

Support et formation

Le service fourni à la clientèle est l'un des piliers de la philosophie de Dlubal Software. Notre intérêt pour vos projets ne s'arrête pas une fois la vente conclue, nous vous apportons ensuite toute l'aide dont vous avez besoin.

Projets Clients - Analyse de stabilité

Toiture à toile tendue d’une maison individuelle, Autriche

Une maison individuelle avec une toiture remarquable a été construite dans le Land de la Haute-Autriche en 2014.
Sa structure visible en bois et sa façade vitrée laissant pénétrer la lumière naturelle ne manquent pas d'attirer le regard.
Projets Clients - Analyse de stabilité

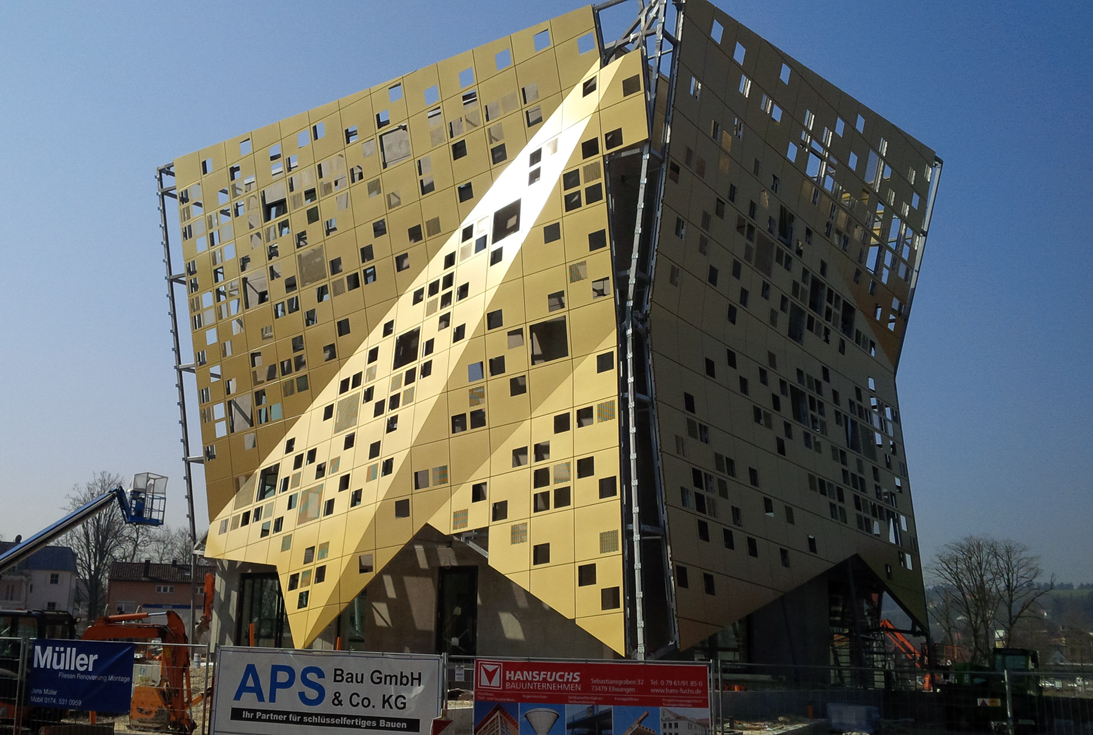

Forum de l'or et de l'argent à Gémunde-en-Souabe, Allemagne

Un bâtiment avec une façade dorée spectaculaire a été construit à l'occasion de l'exposition horticole (« Landesgartenschau ») organisée en 2014 dans la ville de Gémunde-en-Souabe, en Allemagne.
L'objectif de l'association pour les métaux précieux de la ville était de mettre à l'honneur son héritage dans l'artisanat de l'or et de l'argent.
Projets Clients - Analyse de stabilité

Tour d'observation Lipno, en République Tchèque

En 2012, la première promenade à la cime des arbres a ouvert en République tchèque à Lipno. Un sentier de 675 m de long mène à une tour arborée.
Cette tour d'observation en bois de 40 m de haut offre une vue magnifique sur le parc national de la Šumava et le barrage de Lipno sur la rivière Vltava.
Projets Clients - Analyse de stabilité

Construction d’une installation de forage profond, Allemagne

La société BAUER Maschinen GmbH a développé une installation de forage profond à la pointe de la technique afin de répondre aux nouvelles demandes suscitées par l'essor du marché de la géothermie.
Ce système permet de forer des puits jusqu'à 7 000 m de profondeur pour l'extraction du pétrole et du gaz, ainsi que la géothermie.
Projets Clients - Analyse de stabilité

Centre Commercial G3 de la ville de Gerasdorf, Autriche

Le centre commercial G3 de Gerasdorf, une ville au nord de Vienne, a été ouvert en 2012. Il s’agissait du plus grand projet de bâtiment en lamellé croisé jamais réalisé à l'époque de sa construction et du plus grand chantier de construction bois d’Europe.
Projets Clients - Analyse de stabilité

Tour d'observation du parc national de la forêt de Bavière, Allemagne

Le plus long chemin forestier du monde a été construit dans le parc national de la forêt de Bavière : il serpente en effet à travers les arbres sur une distance de 1 300 m.
Il mène à l'une des principales attractions du parc : une tour de bois de 44 m de haut en forme d'œuf.
Projets Clients - Analyse de stabilité

Centre Pompidou-Metz, France

Le Centre Pompidou-Metz est une antenne du Centre national d'art et de culture Georges-Pompidou de Paris, l'un des musées d'art moderne et contemporain les plus importants au monde.
La charpente en bois de la structure conçue par l'architecte japonais Shigeru Ban a été dessinée pour rappeler un chapeau chinois
Projets Clients - Analyse de stabilité

Centrale électrique biomasse Schilling à Schwendi, en Allemagne

Depuis juillet 2008, l'une des centrales électriques à énergie renouvelable les plus modernes au monde est installée à Schwendi, dans le sud de l'Allemagne. Cette structure à l'architecture ultra-moderne composée de béton armé, d'acier et de bois a été conçue par l'architecte milanais Matteo Thun.
