Analyse aux éléments finis (MEF)
L'analyse aux éléments finis (MEF) est une méthode de calcul utilisée dans les domaines scientifique et technique. Avec les éléments finis, il est possible de calculer des problèmes complexes qui ne peuvent pas être résolus par d'autres méthodes.
La méthode des éléments finis (MEF) étant une analyse numérique consistant à résoudre des équations différentielles, il est possible de l'utiliser dans divers domaines physiques. Le composant à analyser est subdivisé en un grand nombre de petits éléments finis avec une géométrie simple, qui peuvent être calculés avec les équations initiale connues. Cette subdivision a donné le nom de la méthode numérique: méthode des éléments finis.
En ingénierie, la méthode des éléments finis est aujourd'hui une méthode standard dans le calcul assisté par ordinateur des charpentes et structures planes.

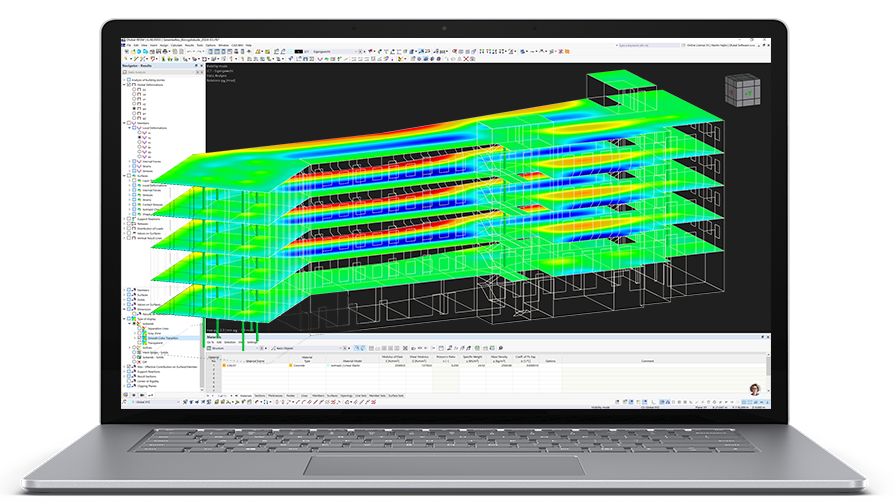

Logiciel 3D aux éléments finis pour l'analyse structurale et dynamique et le calcul

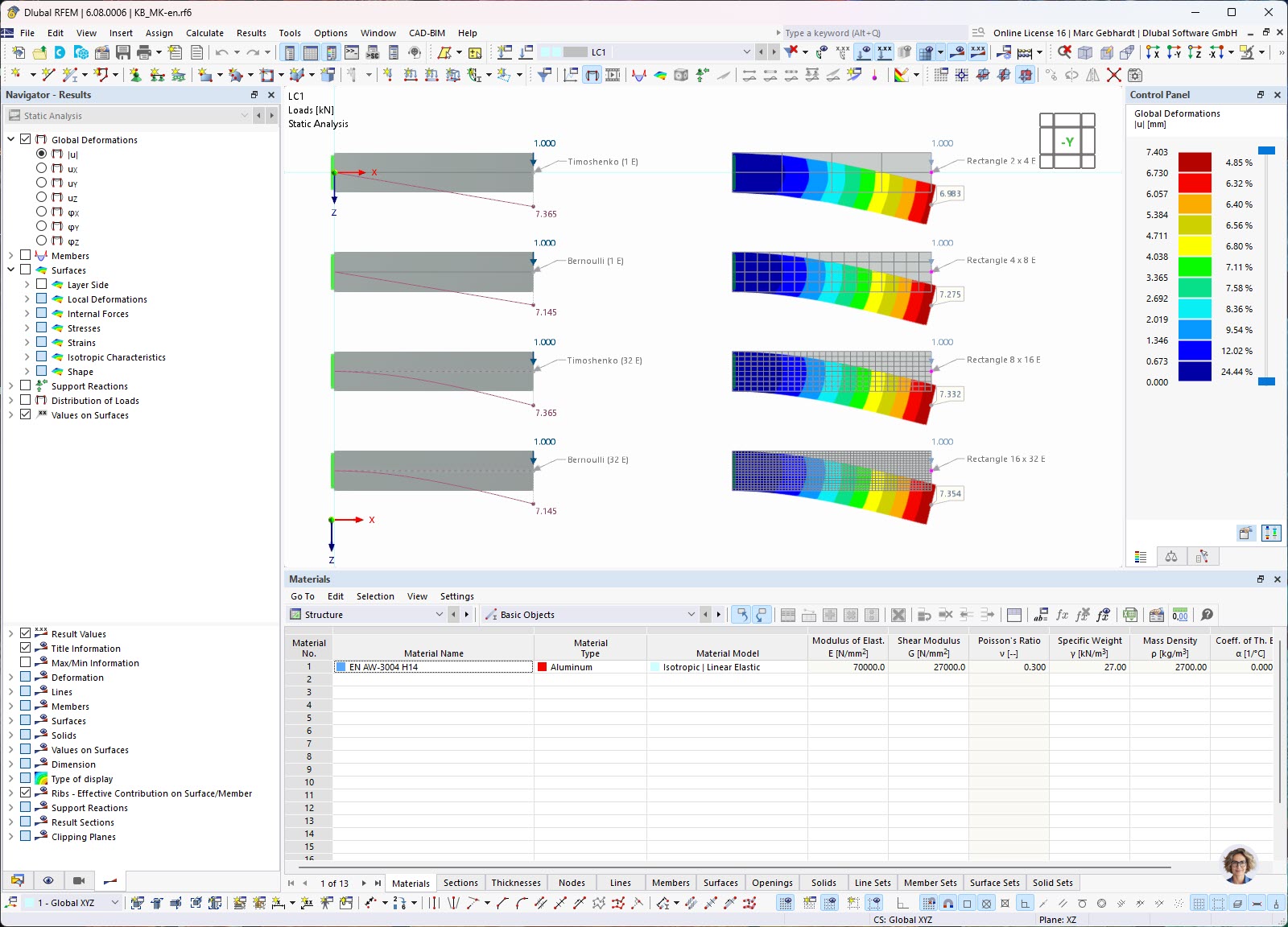

Le logiciel de calcul de structure RFEM 6 est idéal pour une application conviviale de la méthode des éléments finis dans le domaine du calcul de structure. Une technologie d'entrée élaborée permet une brève familiarisation avec le logiciel ainsi qu'une modélisation intuitive de structures simples et complexes. RFEM permet l'analyse structurale et dynamique de structures 3D.
RFEM constitue la base d'une famille de programmes modulaires. RFEM est utilisé pour définir des structures, des matériaux et des charges pour des modèles 2D et 3D composés de dalles, de voiles, de coques ou de barres.
De plus, les efforts internes et les efforts d'appui sont calculés dans RFEM. Le programme permet également de créer des structures combinées ainsi que de modéliser des éléments solides et de contact.
La vérification conforme aux normes des composants en différents matériaux est effectuée dans les modules additionnels.
Modules additionnels et modules additionnels pour RFEM
Il existe une large gamme de modules additionnels performants pour le calcul de divers matériaux tels que le béton armé et précontraint, l'acier, l'aluminium, le bois et le verre.

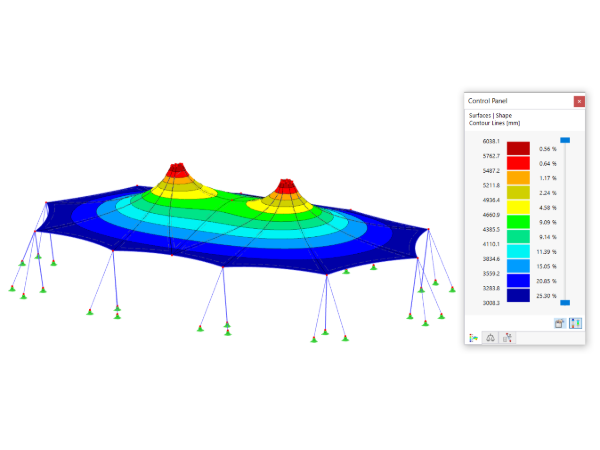

Ils vous permettent d'effectuer des analyses non linéaires, de stabilité et dynamiques, ainsi que des processus de vérification des assemblages et de recherche de forme pour les structures à câbles et à membrane.
Qualité des résultats aux éléments finis
Le logiciel de calcul de structure Dlubal fournit des calculs de structure compréhensibles. Aucune opération n'est une « boîte noire ». De nombreux exemples de vérification l'illustrent et exposent les méthodes de calcul.
Interfaces pour l'échange de données
Les logiciels de calcul de structure de Dlubal Software s'intègrent parfaitement à la planification de vos projets selon la méthode BIM (Building Information Modeling). De nombreuses interfaces permettent en effet d'échanger les données numériques des modèles de bâtiments avec RFEM et RSTAB.
Le service Web (interface programmable) peut être utilisé pour lire et écrire des données depuis/vers RFEM et RSTAB .
Support et formation
Le service client est l'un des piliers de la philosophie de Dlubal Software. Nous vous apportons toute l'aide nécessaire pour vos tâches quotidiennes.
Manuel en ligne | RFEM 6
Modèles de calcul de structure à télécharger
Profitez d'un vaste choix de modèles pour vous exercer ou réaliser vos projets.

Approches de modélisation d'assemblages de cisaillement et d'alésage à l'aide de la MEF
La définition de la problématique portant sur le contact non-linéaire joue un rôle important dans l'étude approfondie des assemblages de cisaillement et d'alésage ou du pourtour de ceux-ci.
Des déplacements de ligne imposés peuvent être définis dans RFEM pour les lignes supportées. On peut ainsi simuler un affaissement de fondation, par exemple.
Il est également possible de définir des rotations imposées.
- Comment le modèle de matériau plastique orthotrope fonctionne-t-il dans RFEM ?
- Pourquoi la membrane devient-elle si serrée lors de la recherche de forme ? J'obtiens des valeurs de déformation très élevées.
- Les modèles et présentations de la journée utilisateurs 2018 sont-ils disponibles gratuitement ? Pouvez-vous me les envoyer ?
- Dans RF-CONCRETE Surfaces, j'obtiens une armature élevée avec un bras de levier quasiment nul. Comment un bras de levier si petit peut-il être issu des efforts internes ?
- Comment afficher les contraintes de membrane dans les résultats de RF-STEEL Surfaces?
- Lors du passage de la définition manuelle des zones d'armatures à une disposition automatique d'armatures selon le Tableau 1.4, le résultat du calcul de déformation change même si l'armature de base n'a pas été modifiée. Pourquoi ?
- Je souhaite définir un appui linéique avec rupture en traction et absorber la force de traction via un appui nodal sur cette ligne. Pourquoi l'appui linéique subit-il encore une force de traction ?
- Pourquoi y'a-t-il une zone discontinue dans la distribution des efforts internes ? À l'emplacement d'une ligne supportée, j'obtiens un brusque écart dans l'effort de cisaillement VEd, qui ne semble pas plausible.
- Comment peut-on effectuer une combinatoire factorisée du poids propre selon la recherche de forme ?
- Où puis-je trouver des informations détaillées sur le phénomène d'orthotropie mentionnée dans le manuel?
