Récupérez les données de neige, vent, sismiques et autres zones de charge. L'outil Géo-Zones propose des cartes de zones pour de nombreux pays dans le monde, accessibles via l'application navigateur ou notre API GraphQL, ainsi que nos bibliothèques clientes pour Python et C#.

Outil de zone géographique ouverte { } Documentation de l'API

Illustration présentant la nouvelle fonctionnalité de Géo-Zone pour l'analyse structurelle, utilisant des cartes à code couleur pour indiquer les régions.

Représentation visuelle du nouvel outil de géo-zonage pour une analyse et une optimisation améliorées du site dans les projets d'ingénierie.

Valeurs caractéristiques des charges,
Directement depuis la carte

Les ingénieurs en structure passent un temps considérable à localiser les zones de neige, les cartes de vent et les valeurs de risque sismique avant de commencer tout calcul. Chaque pays publie ces données dans des formats différents : annexes nationales, annexes cartographiques et tableaux de correction d'altitude dispersés dans plusieurs documents.

L'outil Geo-Zone élimine cette recherche manuelle. Saisissez un code postal ou une adresse, ou cliquez n'importe où sur la carte interactive. L'outil identifie automatiquement l'emplacement exact, détecte l'altitude du site et renvoie les valeurs de calcul caractéristiques conformes à la norme sélectionnée.

Les résultats sont immédiatement utilisables dans l'analyse structurelle. Les utilisateurs de RFEM 6 et RSTAB 9 peuvent transférer les valeurs directement dans les cas de charge sans avoir à copier-coller ou à changer d'outil.

Valeurs caractéristiques de charge pour n'importe quel endroit dans le monde, conformément à la norme applicable

50+ normes internationales et annexes nationales, des Eurocodes à l'ASCE 7, en passant par les IS 875 et AS 1170

Toutes les valeurs caractéristiques dans un rapport PDF clair, prêt pour la documentation du projet

Intégration directe avec RFEM 6 et RSTAB 9 - Transfert de valeurs dans les cas de charge sans saisie manuelle

Outil Geo-Zone est utilisé au tout début d'un projet de structure, avant le premier calcul. Il remplace le croisement manuel des annexes nationales, des cartes de zones et des tableaux d'altitude par une recherche unique et précise de localisation.

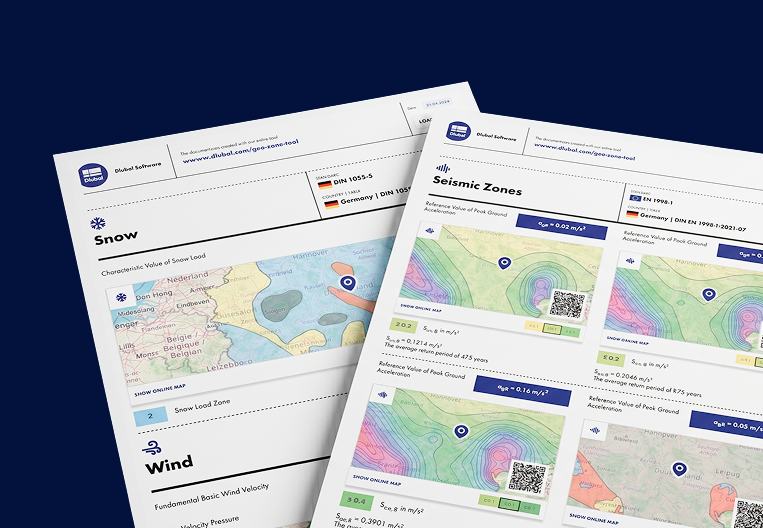

Un rapport imprimé PDF de l'outil Geo-Zone présentant des données techniques et des figures finalisées à des fins de référence.

Détermination de la charge de toiture

Saisissez le code postal du projet, sélectionnez la norme et obtenez s_k avec la correction d'altitude appliquée. Prêt pour la combinaison de charges de toiture.

Saisie de charge de vent avant conception de façade et bardage

Obtenez v_b,0, la catégorie de terrain et le profil complet de pression du vent en une seule session. Le module Profil de vent renvoie V_m(z), I(z) et q_h(z) à chaque niveau de hauteur.

Vérification de la zone sismique avant l'analyse dynamique

Confirmez la zone sismique et le PGA pour les périodes de retour concernées avant de commencer une analyse complète du spectre de réponse.

Paramètres de charge pour les projets à l'étranger

Sélectionnez la norme applicable parmi plus de 50 normes prises en charge et obtenez les valeurs de zone, la catégorie de terrain et les charges caractéristiques correctes.

Caractéristiques principales

Carte représentant les zones de charge de neige à travers les États-Unis à l'aide de l'outil Géo-Zone.

Pour la neige

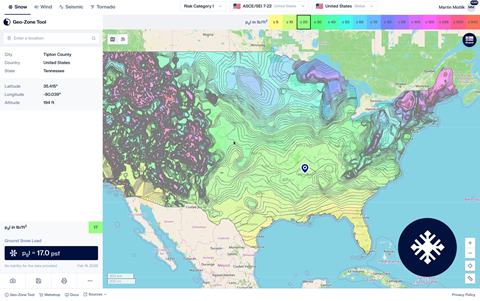

Cartes de charge de neige au sol selon ASCE/SEI 7-22. Renvoie p_g en psf directement à partir de la carte de contours pour l'emplacement du site.

Charge de neige au sol [psf]
Altitude du site détectée automatiquement [ft]

Carte illustrant les zones de charge de vent pour différentes régions des États-Unis, utilisée dans l'outil Géo-Zone pour des calculs précis de charge de vent.

Pour Vent

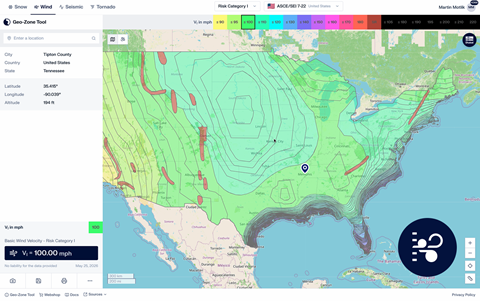

Cartes de vitesse de base du vent selon ASCE/SEI 7-22 et 7-16. Renvoie la vitesse du vent en mph pour toutes les catégories de risque, y compris les régions de vent spécial.

Vitesse de base du vent [mph]
Catégorie de risque I–IV

Outil Géo-zone affichant une carte des zones de tornades aux États-Unis basée sur les facteurs de risque régionaux.

Pour tornade

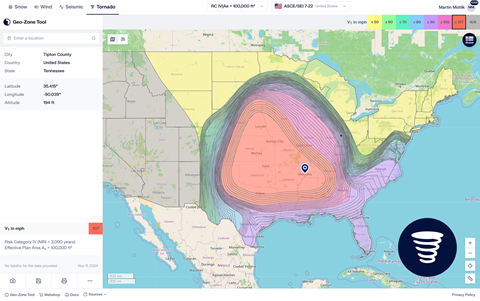

Vitesse de vent de conception pour tornade selon ASCE/SEI 7-22 et 7-16. Requise pour les structures de catégorie de risque III–IV.

Vitesse de vent de conception pour tornade [mph]
Sélecteur de surface au plan efficace A_e

Capture d'écran de l'Outil Geo-Zone affichant les zones sismiques à travers les États-Unis, mettant en évidence les différents niveaux d'activité sismique.

Pour le Risque Sismique

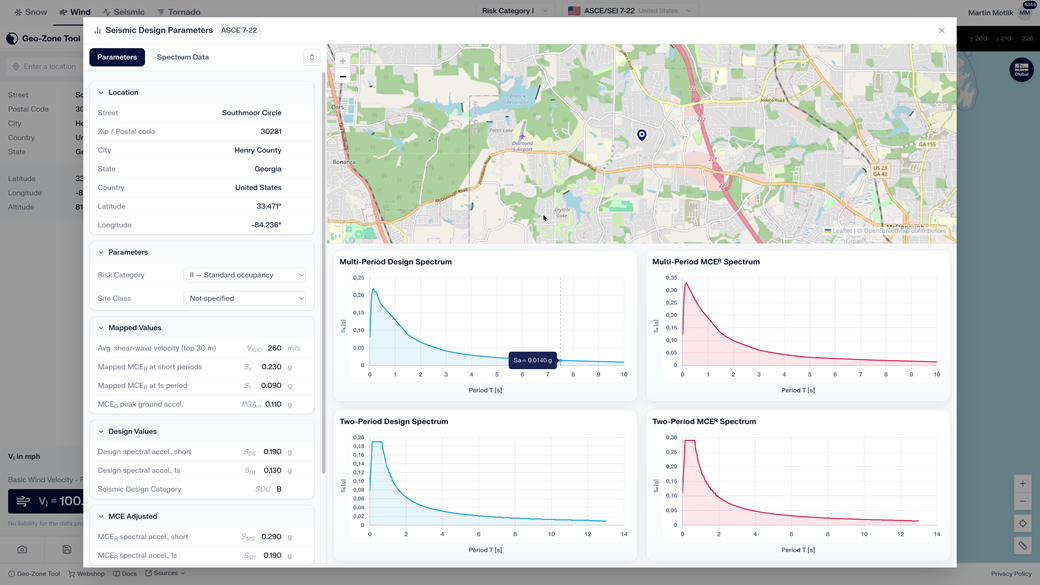

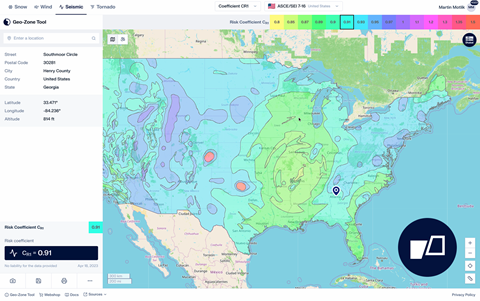

Paramètres de conception sismique selon ASCE/SEI 7-16. Renvoie les valeurs cartographiques d'accélération du sol, les accélérations spectrales de calcul et la catégorie de conception sismique.

Paramètre de mouvement du sol
Accélération maximale du sol

Profils de Vent

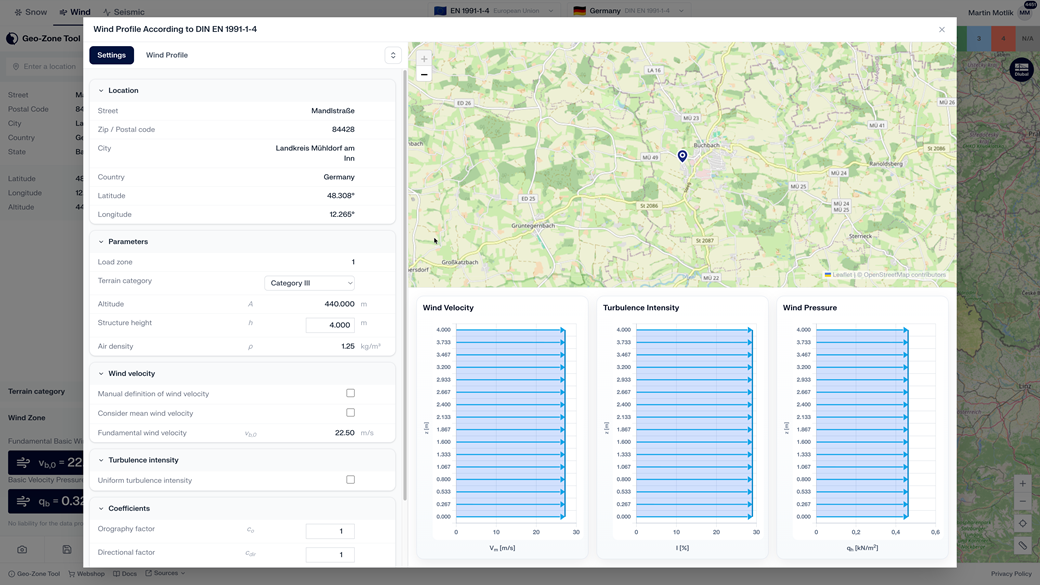

Ingénieurs en façades et concepteurs de revêtements doivent comprendre comment le vent se comporte à chaque niveau d’étage, et pas seulement la valeur de base de la vitesse du vent. Le module Profil de vent calcule la distribution verticale complète de la vitesse du vent, de l’intensité de turbulence et de la pression du vent selon l’EN 1991-1-4 et d’autres normes supportées.

V_m(z) profil de vitesse moyenne du vent à toute hauteur
I(z) distribution de l’intensité de turbulence sur toute la hauteur du bâtiment
q_h(z) profil de pression du vent pour la conception des façades et des revêtements

Accélérogrammes | Enregistrements de Mouvement de Sol Réels

L’analyse spectrale de réponse nécessite une entrée de mouvement du sol représentative. Le module Accelerogram donne aux ingénieurs en structure un accès direct à des données sismiques réelles enregistrées provenant de plus de 145 stations de mesure, le tout dans l’environnement Geo-Zone Tool.

Plus de 145 stations sismiques à travers l’Italie, les États-Unis et des réseaux mondiaux
Valeurs d’accélération de pointe ax, ay et az pour chaque événement enregistré
Export complet des données de séries temporelles pour l’analyse temporelle
Filtrer par station, date de l’événement, profondeur focale et type de sol

Outil de risque | Paramètres de conception sismique

Analyse sismique selon l'ASCE 7 nécessite plus qu'une seule valeur de PGA. Le module Paramètres de conception sismique fournit l'ensemble complet des paramètres spécifiques au site selon l'ASCE/SEI 7-22 pour tout emplacement aux États-Unis.

Cet ensemble de données complet comprend les valeurs cartographiques des mouvements du sol, les accélérations spectrales de calcul, la catégorie de conception sismique, ainsi que les spectres de calcul multipériodes et bipériodes.

Ce que les flux de travail manuels omettent

L'outil de risque ASCE est la référence standard pour les valeurs de charge ASCE 7. L'outil Geo-Zone couvre les mêmes données et va plus loin en se connectant directement à votre logiciel de calcul de structures.

Valeurs de charge ASCE 7 — neige, vent, sismique, tornade

Sources distinctes par type de charge

Intégration du logiciel d'analyse structurelle

Normes internationales (projets hors États-Unis)

Emplacements aux États-Unis uniquement

Une norme par document

Rapports d’impression PDF

Documentation manuelle requise

Carte interactive des zones avec code couleur

Option de l'API Outil

Pas disponible

Tarification transparente de l’API

'''Demander un devis'''

Indisponible

Intégration des données de zone géographique dans votre propre flux de travail

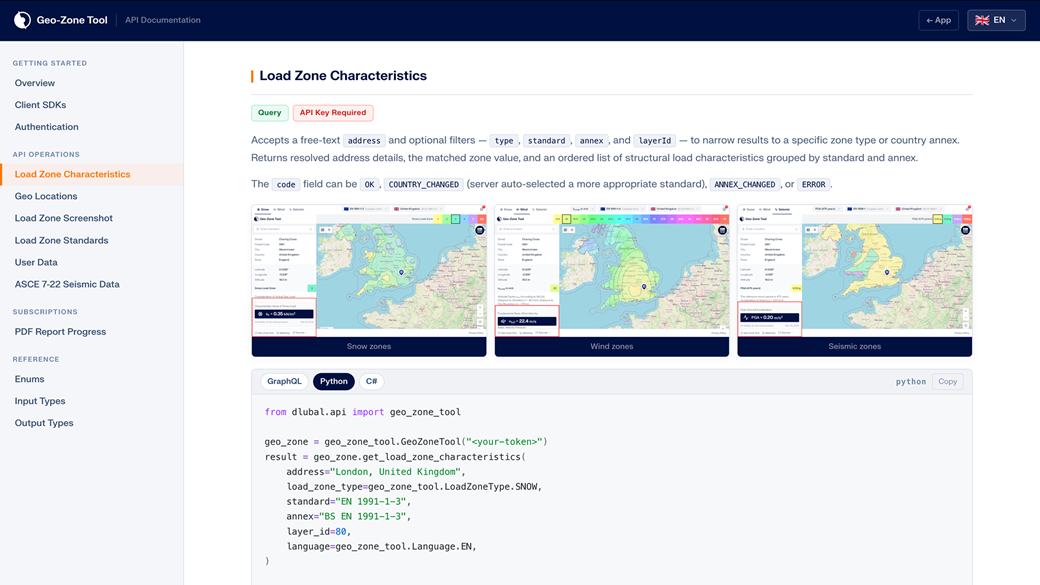

L'API de l'outil Zones géographiques offre aux développeurs de logiciels et aux intégrateurs BIM un accès programmatique à l'ensemble des données de zones de charge. Utilisez-la pour créer des flux de travail automatisés, alimenter les modèles de structure ou mettre en place des pipelines de reporting personnalisés.

API GraphQL avec requêtes et réponses typées
Trois modules de charge : neige, vent et sismique
Sélection complète des normes et des annexes nationales via les paramètres de requête

{ } Documentation de l’API ouverte →

Outil Geo-Zone fonctionne selon un modèle basé sur les requêtes. Chaque recherche de localisation ou résultat généré dans l'outil consomme une requête. Les requêtes sont achetées sous forme de packs de crédits uniques de 500, 5 000 ou 15 000 requêtes, sans date d'expiration. Aucun abonnement ni frais récurrent n'est requis. L'accès à l'Outil Geo-Zone se fait via l'Extranet Dlubal. Les packs sont disponibles dans la Boutique en ligne Dlubal .

Outil Geo-Zone couvre plus de 100 normes pour les charges de neige, vent, séisme et tornade, y compris toutes les annexes nationales de l'EN Eurocode, ASCE 7, AS 1170, IS 875, SIA 261, NBC et bien d'autres. De nouvelles normes sont ajoutées régulièrement. Consultez la liste complète sur Page des normes supportées .

Geo-Zone Tool est intégré dans l'environnement logiciel Dlubal. Dans RFEM 6 et RSTAB 9, vous pouvez appeler Geo-Zone Tool directement à partir des paramètres de la charge. Les valeurs caractéristiques s_k, v_b,0, q_b et PGA sont transférées automatiquement dans les paramètres de charge correspondants, sans qu'il soit nécessaire de copier-coller.

Chaque résultat est basé sur la norme nationale applicable ou l'annexe nationale. Les données géospatiales proviennent des ensembles de données librement accessibles suivants :

gadm.org | Données des limites administratives
openstreetmap.org | Données de base géographiques
osm-boundaries.com | Données de limites dérivées d'OpenStreetMap
Copernicus Corine Land Enrobage | Occupation du sol et classification du terrain

Oui. L'export PDF contient toutes les informations requises pour la documentation structurelle : les coordonnées et l'altitude du lieu, la norme applicable et l'annexe nationale, la zone identifiée, la valeur caractéristique résultante, les sources de données citées et la date du rapport.

Chaque PDF inclut également un code QR qui renvoie directement à la vue cartographique en direct dans l'Outil Geo-Zone, de sorte que le rapport reste connecté en permanence à ses données source et que toute personne le consultant puisse vérifier les résultats en scannant le code.

Oui. L'outil fonctionne entièrement dans le navigateur et est compatible avec les appareils mobiles et les tablettes. Vous pouvez saisir l'adresse du site ou cliquer directement sur la carte depuis le terrain pour obtenir immédiatement les valeurs de la zone de charge.
