Le BIM (Building Information Modeling) est une méthode moderne de planification et de réalisation de projets de construction qui s'appuie sur le partage des informations entre les différents acteurs impliqués sur un projet.
Avec cette méthode, toutes les données de construction pertinentes sont incluses dans un modèle en 3D. Celui-ci permet d'élaborer par exemple les modèles pour la planification, qui peuvent être intégrés dans RFEM ou RSTAB de diverses manières et utilisés pour le calcul de structure. Dans le meilleur des cas, il est même possible d'exporter et de calculer directement le modèle analytique dans RFEM ou RSTAB à partir du modèle du bâtiment.
Dlubal Software estime impératif que ses utilisateurs puissent utiliser la méthode BIM dans leurs projets.
De nombreuses interfaces dans RFEM et RSTAB permettent l'échange de données avec d'autres logiciels (comme les programmes de CAO) de manière simple et conviviale.
Voici quelques-unes des interfaces prises en charge dans RSTAB et RFEM.
Il y a trois méthodes pour l'échange de données entre Tekla Structures et RSTAB/RFEM: les modèles de structures peuvent être transférés comme fichier .stp dans les deux sens. Le modèle d'analyse généré et réalisé dans Tekla Structures peut être transféré via une interface directe avec RSTAB/RFEM. Les modèles physiques peuvent être échangés et comparés à travers une autre interface plus directe (échange bidirectionnel) dans les deux directions.

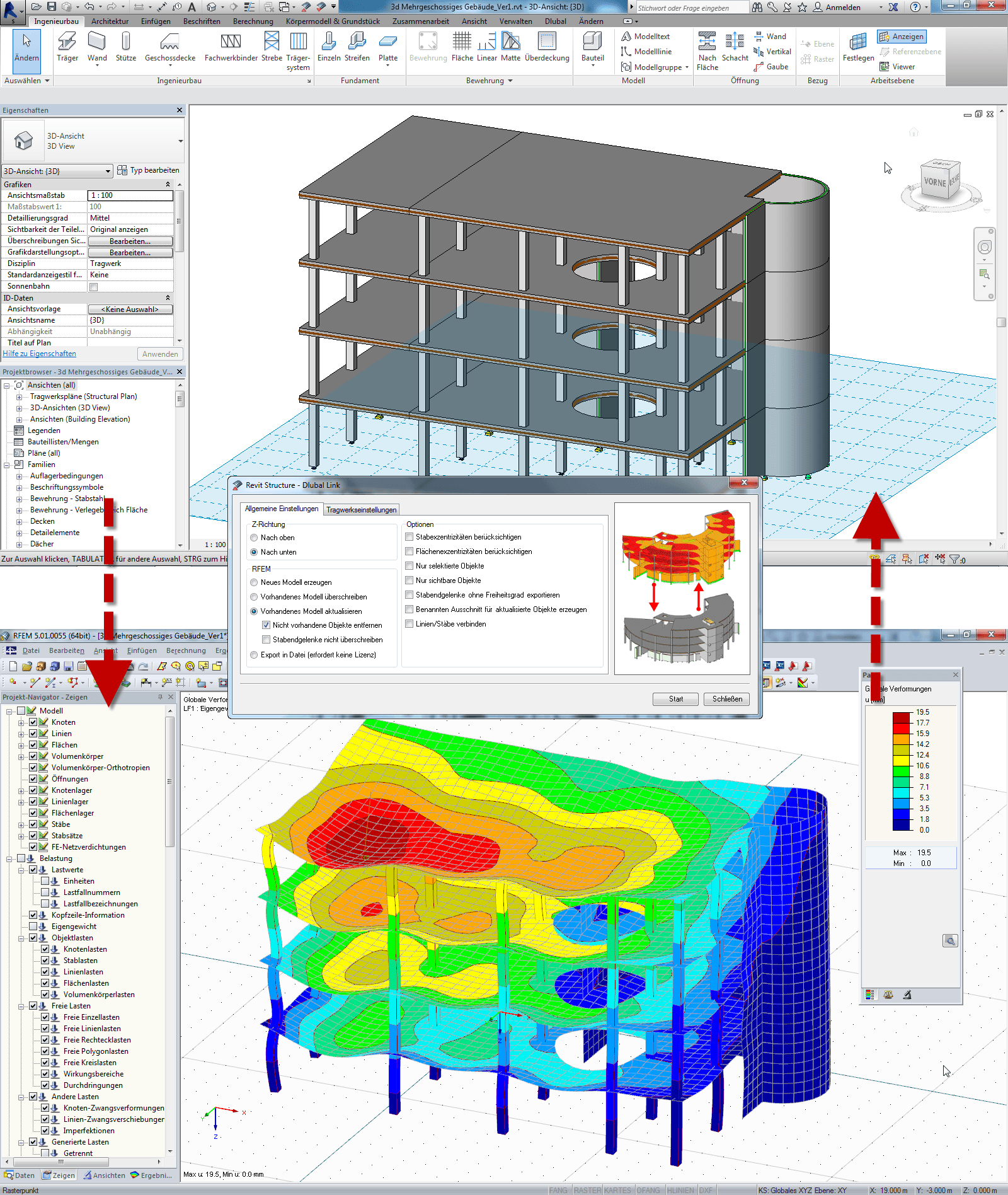

L'interface bidirectionnelle directe de RSTAB/RFEM avec Revit vient satisfaire tous vos vœux: un modèle créé avec RSTAB/RFEM peut être affiché dans Revit et apprêté pour le concepteur. De la même façon, un modèle de Revit peut être calculé et analysé dans RSTAB/RFEM. Toutes les modifications ultérieures - que ce soit dans Revit ou RSTAB/RFEM - peuvent être effectuées facilement.
En plus de l'échange de données via fichiers DXF, RSTAB/RFEM permet également un échange direct avec Autodesk AutoCAD. Pour cette interface, la dernière technologie .NET a été utilisée. L'échange de données peut être lancé dans RSTAB/RFEM.
RFEM supporte le format de fichier ASF de Nemetschek qui est un programme CAD très répandu. Les données de structures comme les nœuds, lignes, matériaux, surfaces, ouvertures, articulations et appuis linéiques peuvent être importés. Par contre, seules les armatures avec des lignes de contour des surfaces peuvent être exportées. Chaque surface est exportée individuellement.
Le programme 3skeng Steelwork pour SktechUp permet d'exporter des fichiers IFC basés sur la « Structural Analysis View ». Cette vue contient la structure avec les articulations de barre, les sections et les propriétés de matériau. Sélectionnez « Fichier » → « Importer » pour importer un fichier IFC. Consultez le site Web de SHK Engineering and Consulting GmbH & Co. KG .
Pour le transfert de structures filaires, nous avons intégré l'interface des produits de DSTV ( Association allemande de la construction métallique). Ainsi, vous pouvez effectuer l'échange de données entre RSTAB/RFEM et d'autres logiciels tels que "Bentley ProStructure 3D", "Tekla Structures", "Bocad", "Intergraph Frameworks", "Graitec Advance Steel", "Cadwork" et bien d'autres.
Pour le traitement ultérieur ou la préparation de valeurs dans les tableaux de RSTAB/RFEM, il existe un lien direct vers Microsoft Excel. Ainsi, les tableaux de RSTAB/RFEM peuvent être directement exportés de façon individuelle ou complète vers une feuille de calcul Excel. Les formules pour l'entrée paramétrée peuvent également être préparées dans Excel et importées dans RSTAB/RFEM.
Le format DXF est l'un des formats d'échange les plus courants dans le domaine de la CAO. Les fichiers DXF peuvent être importés ou exportés vers RSTAB/RFEM.
L'interface IFC (Industry Foundation Classes) est subdivisée en plusieurs parties dénommées Vues. Lors de l'import et l'export, StructuralAnalysisView est principalement pris en charge. La transmission du modèle statique s'effectue pour les éléments de poutre, les charges ponctuelles, linéaires et de barre, les appuis et les conditions d'appuis, les cas de charges, etc. En outre, les éléments les plus importants sont importés depuis CoordinationView, lesquels contiennent plus de graphiques. La description de l'interface en ligne et les informations générales sur l'IFC sont accessibles par les liens suivants.
RFEM dispose d'une interface bidirectionnelle avec ConED. Celle-ci permet de calculer les plafonds, les poutres-cloisons, les dalles de sol et des bâtiments entiers dans ConED. L'utilisateur peut ensuite effectuer les modifications de son choix dans RFEM avant de lancer les calculs. Les résultats sont lus depuis la base de données via l'interface COM avant d'être importés dans ConED.
L'interface SDNF (Steel Detailing Neutral Format) d'Intergraph est appropriée pour l'échange de données avec Intergraph Frameworks ou Tekla Structures. Ainsi, les données de structures (les nœuds, les barres avec les matériaux et sections correspondantes) peuvent être importées dans RFEM ou exportées vers RSTAB/RFEM.
Avec l'intégration de l'interface ISM dans RFEM, l'échange de modèles avec ProSteel, ProConcrete et d'autres applications de Bentley est rendu possible. L'interface fonctionne dans les deux directions. La technologie de base de l'ISM est le Viewer ISM V8i disponible gratuitement chez Bentley.
De plus, il est possible d'exporter les composants de surface tels que les murs et les plaques ou les profils avec des sections variables vers ProSteel et ProConcrete. Une autre fonctionnalité très importante d'ISM-Viewer offre la possibilité de créer la documentation en PDF 3D.
Cette interface gère les interactions avec le logiciel CAO Glaser par ISB cad: vous pouvez importer des fichiers GEO dans RFEM ou exporter les résultats de la conception de la surface en béton dans les fichiers MEF. RFEM importe les lignes simples et arcs, les surfaces pour les plancher-dalles (courbes de niveau), des lignes centrales des murs, les points centraux des poteaux, des ouvertures, surface ainsi que les charges linéaires et nodales; les charges rectangulaires ainsi que linéaires et concentrées libres. L'export comprend l'armature inférieure et supérieure dans le maillage d'éléments finis ou les points de grille. Il est également possible d'exporter seulement l'armature additionnelle ou l'armature de cisaillement.
RFEM peut échanger des données avec le programme de construction et d'armatures STRAKON par DICAD. Les données de structures comme les nœuds, lignes, matériaux, surfaces, ouvertures, articulations et appuis linéiques peuvent être importés. Par contre, seules les armatures avec des lignes de contour des surfaces peuvent être exportées. Chaque surface est exportée individuellement.
Le format CIS/2 de NIST (Institut national de normes et de technologie) est fréquemment utilisé dans les pays anglophones pour l'échange de données. À côté des données structurelles de l'ossature, il est possible de lire les informations de cas de charges, des combinaisons de charges et de résultats.
Le format ESF (Engineering Structural Format) permet l'échange de données avec le programme CADKON d'ABStudio. Il rend possible l'export de surfaces planes avec épaisseur constante et éventuellement avec des ouvertures, ainsi que de matériaux utilisés dans RFEM.
Il est possible d'importer des fichiers de texte au format *.000 (structure) et *.001 (charges) dans RFEM et RSTAB (PLATE est le format des anciens programmes de Dlubal Software).

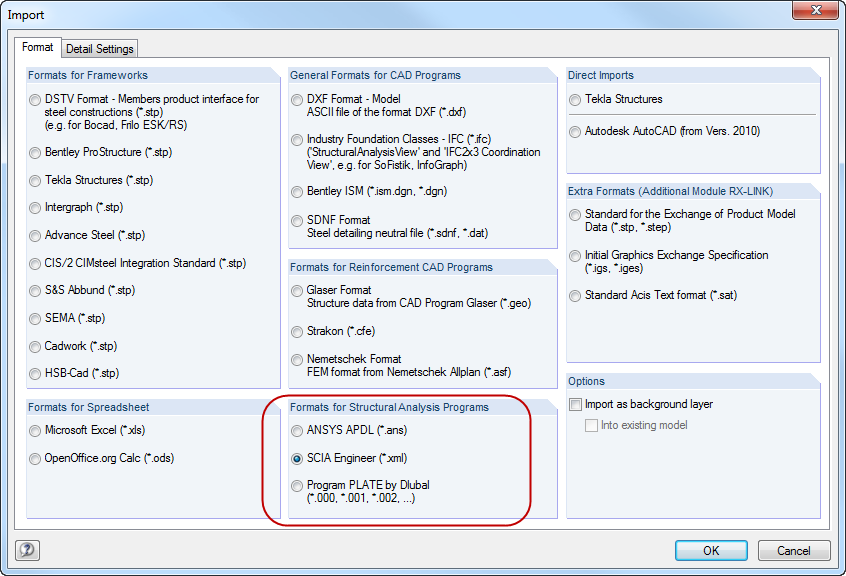

L'import de fichiers XML depuis Scia Engineer a été implementé pour faciliter l'échange de données avec d'autres logiciels de calcul de structures.
Il est possible d'exporter des modèles à partir du programme CAO Cadwork et de transférer des modèles de Cadwork vers RSTAB. En plus de la géométrie du modèle, les informations sur les sections, ainsi que les matériaux, les appuis et des joints rigides peuvent être aussi transférés.
Cette interface permet de transférer les structures 3D créées avec le logiciel destiné aux structures bois et de menuiserie appelé SEMA. Le modèle de SEMA peut être transféré dans le format DXF ou DSTV (STP) vers Dlubal. Par contre, vous pouvez avec DSTV (STP) non seulement transférer la structure géométrique, mais aussi des informations sur les sections, les matériaux, les appuis et les accouplements rigides.
Cette interface directe bidirectionnelle permet l'échange de données entre RFEM/RSTAB et Hilti PROFIS Engineering Suite.
En général, les charges d'appui issues de RFEM/RSTAB sont exportées dans Hilti PROFIS Engineering Suite où le calcul des goujons et ancrages est réalisé.
Les résultats du calcul des goujons peut être importé dans RFEM/RSTAB en tant que commentaire.

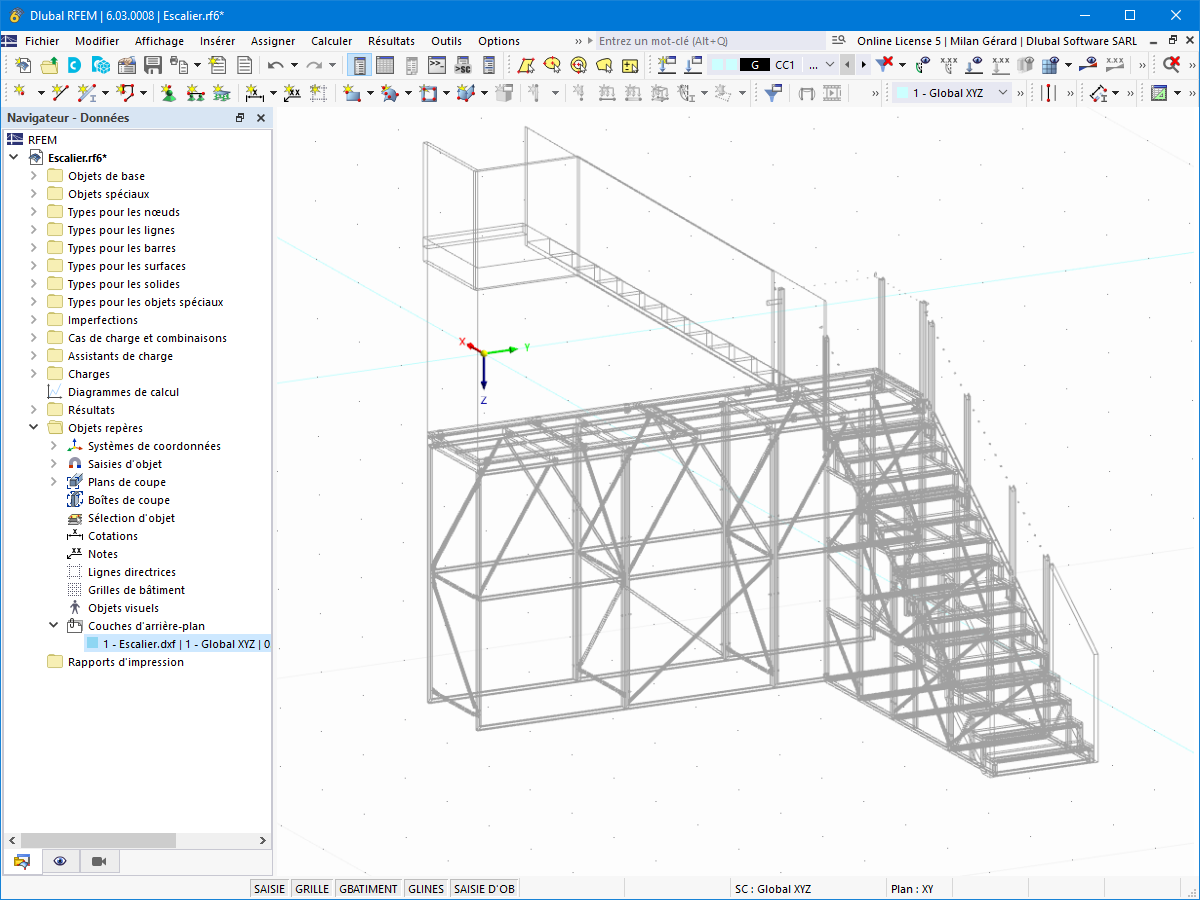

La modélisation est facilitée grâce aux couches d'arrière-plan, lesquelles sont destinées à l'entrée graphique des éléments dans RFEM.
Avec cet échange de données, il est possible de transférer la note de calcul vers le programme VCmaster (traitement de calculs et de textes) de la société Fa. Veit Christoph GmbH et parfaire le contenu là-bas.
Au cas où vous souhaiteriez modifier ou corriger la note de calcul ou le rapport d'impression dans MS-Office, veuillez convertir ce dernier y compris les graphiques en un format RTF.

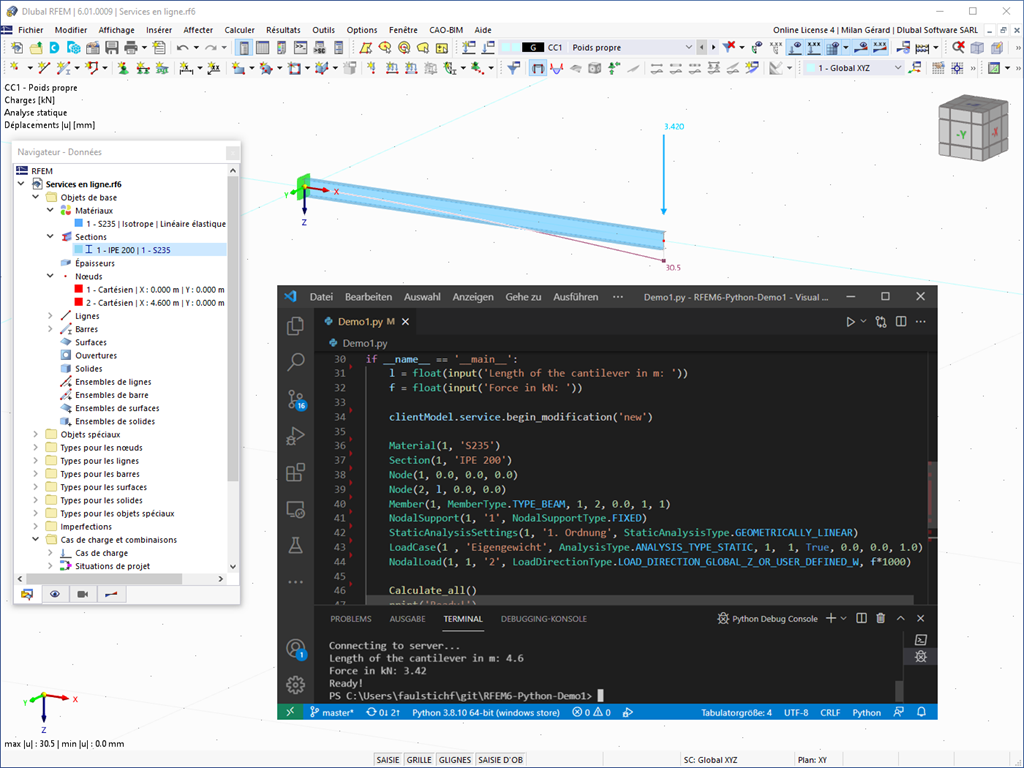

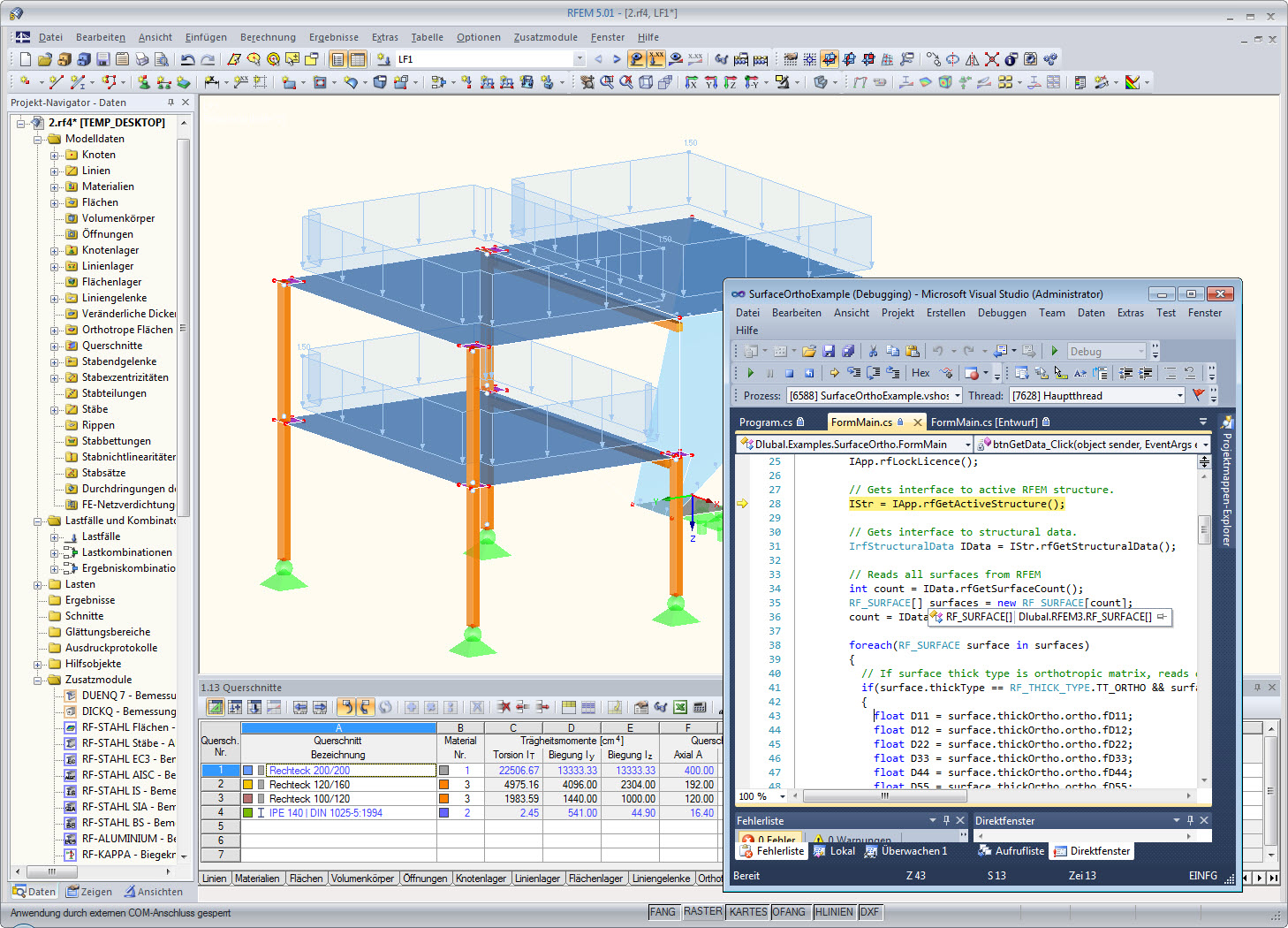

Cet échange de données programmable est basé sur la technologie COM. Elle rend possible la programmation de macros personnalisés ou d'accompagnement.

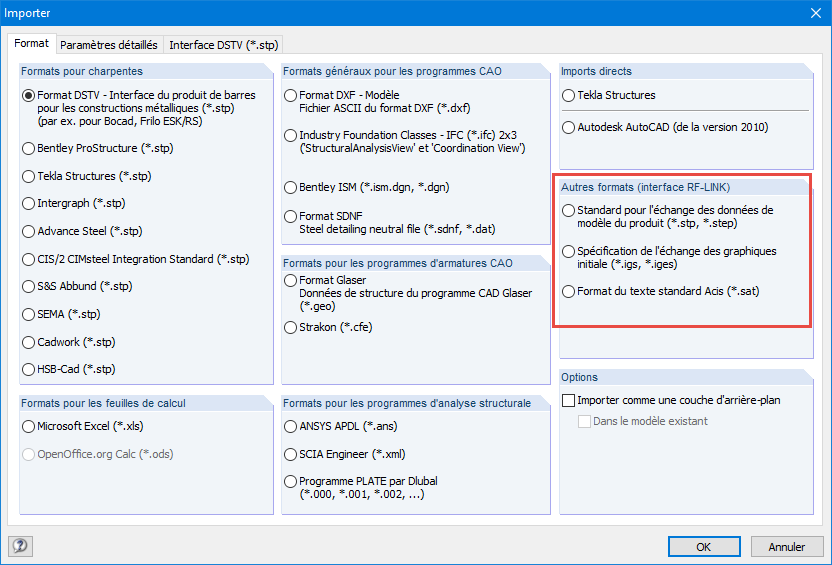

Après avoir installé RF-LINK, les interfaces supplémentaires d'échange de données suivantes sont disponibles :
Des paramètres personnalisés de conversion des matériaux et des sections peuvent être définies pour les interfaces et formats d'échange suivants (à l'exception de MS Excel et CSV).
Les contrôles de plausibilité après l'import ou avant l'export sont possibles. Vous pouvez n'exporter que les éléments sélectionnés. L'orientation de l'axe Z peut être ajustée pour l'échange de données. De même, les coordonnées peuvent être inversées ou personnalisées.
