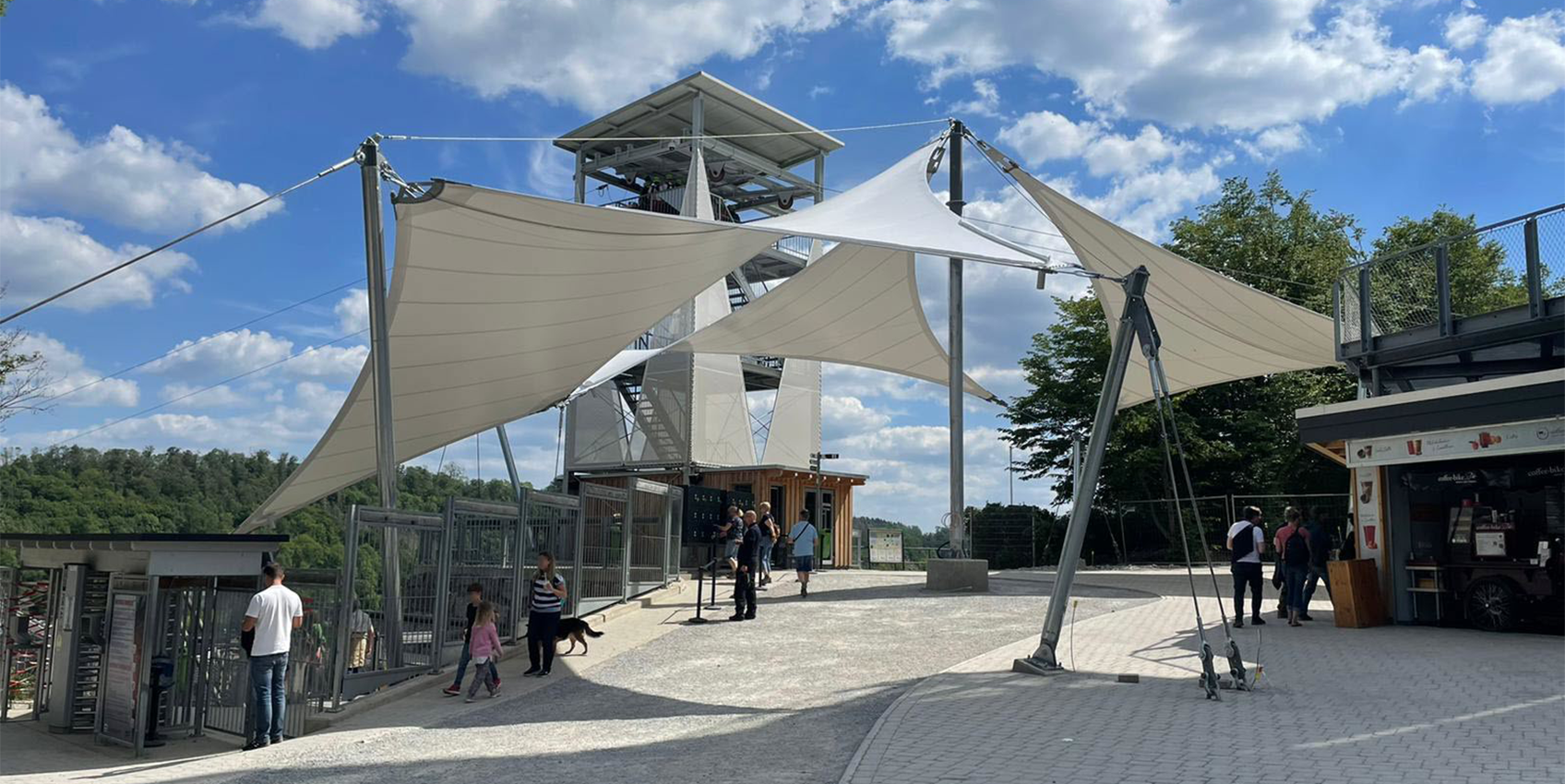

Logiciel de calcul pour les structures à membrane tendue

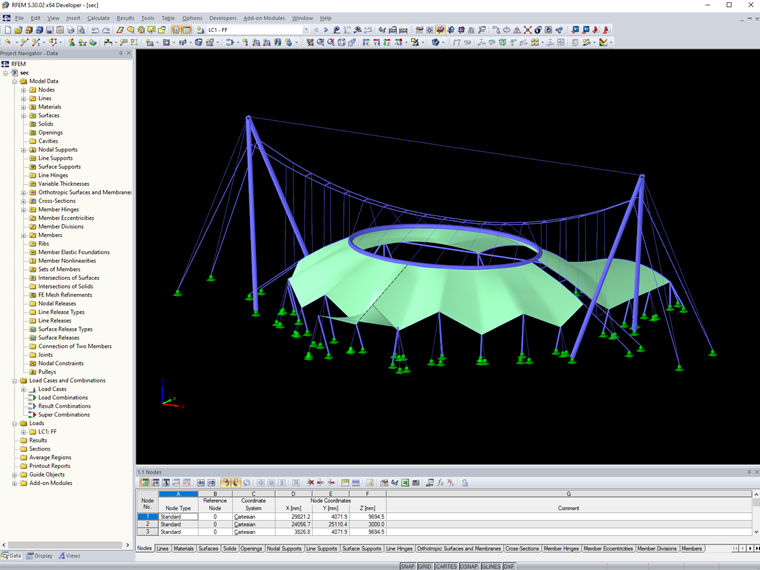

Logiciel de calcul de structure par les éléments finis (MEF)

La famille de programmes RFEM est basée sur un système modulaire. Le logiciel de base permet de modéliser les structures et de définir les types de matériaux et les charges pour des systèmes plans et spatiaux tels que les plaques, les voiles, les coques et les charpentes. La création de structures mixtes ainsi que la modélisation de solides et d'éléments de contact sont également possibles.

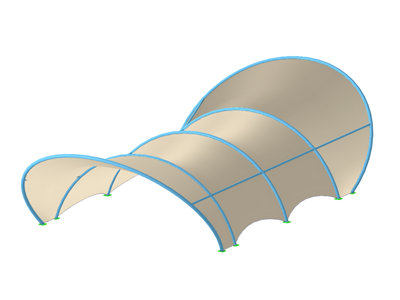

Recherche de forme pour les structures à membrane tendue

RF-FORM-FINDING recherche les formes des structures sujettes à la traction ou à la compression, comme les structures textiles et à câbles. La forme est calculée à partir de l'équilibre entre les contraintes de surface (précontrainte et charges additionnelles comme le poids-propre, les pressions, etc.) et les caractéristiques mécaniques de la membrane. Le nouveau modèle précontraint est ensuite utilisé comme forme de référence pour tous les calculs qui suivent.

Géométries de coupe des membranes

RF-CUTTING-PATTERN calcul et génère les patrons de coupe des membranes pour les structures à membrane tendue. Les lignes frontières pour les surfaces courbes sont définies par des lignes de contour, des lignes de coupe ou des lignes géodésiques. La mise à plat des formes est réalisée selon la méthode de l'énergie potentielle minimale.

Prise en compte des comportements non-linéaires des matériaux

Le module additionnel RF-MAT NL permet la prise en compte des comportements non-linéaires des matériaux dans RFEM.

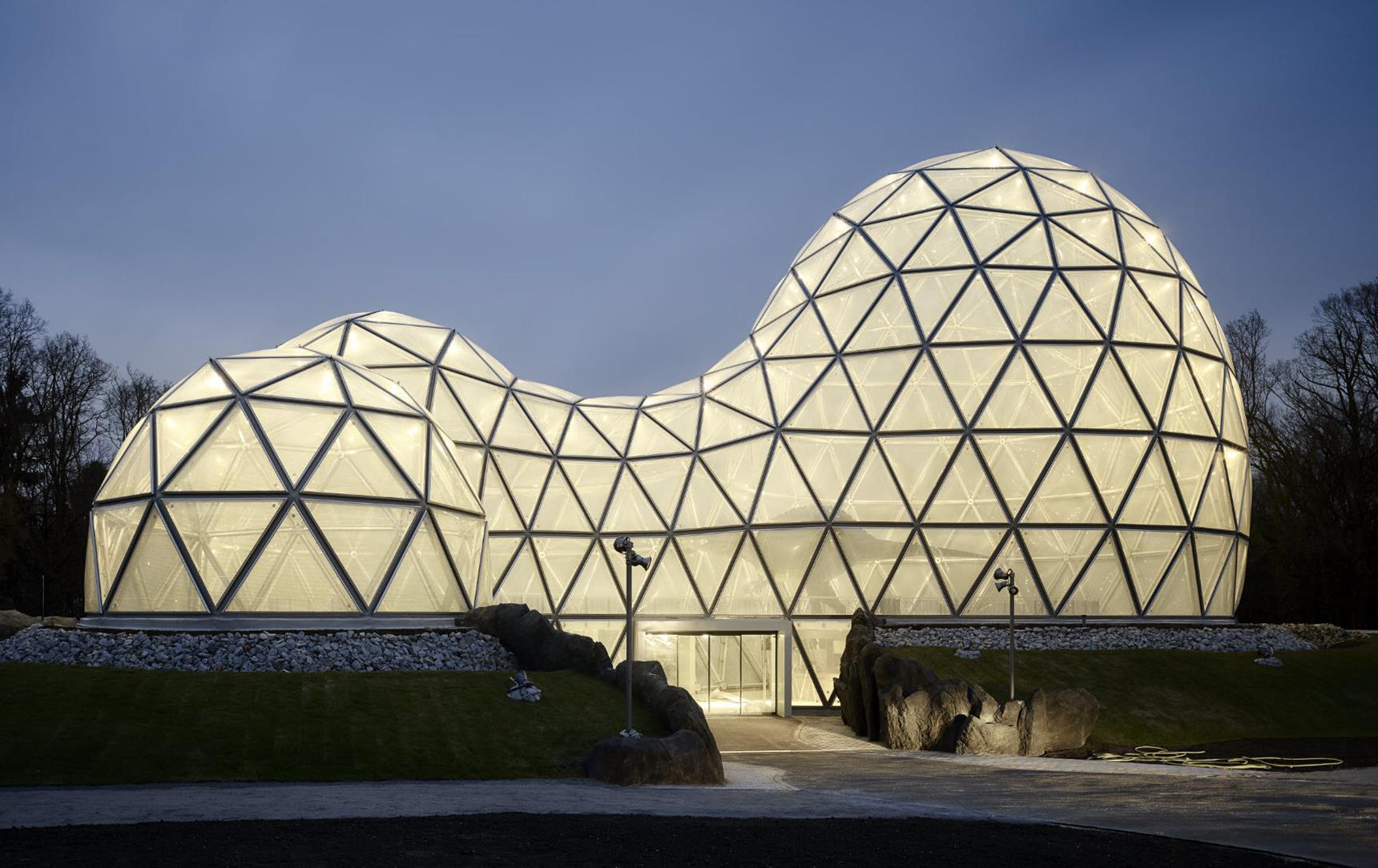

RFEM offre la possibilité d'assigner des modèles de matériaux « Isotrope élastique non-linéaire 2D/3D » et « Isotrope plastique 2D/3D » à des surfaces dotées d'une rigidité de type « Membrane » et « Membrane Orthotrope » (module additionnel RF-MAT-NL requis). Cette fonctionnalité permet par exemple de simuler le comportement non-linéaire d'un film ETFE.

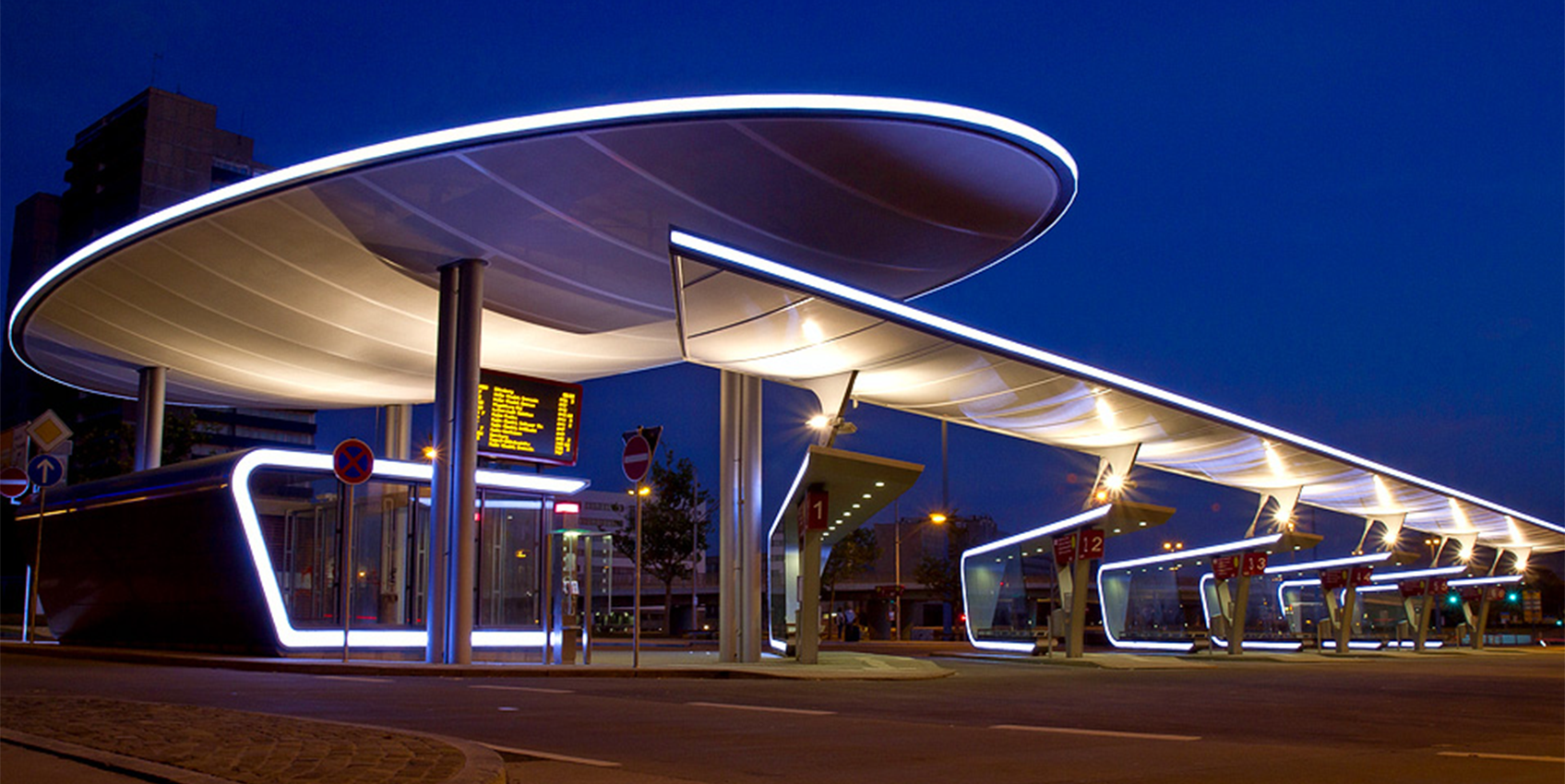

Autres modules additionnels pour le calcul des structures à membrane tendue

Pour l'analyse et le calcul des structures à membrane tendue ou des structures primaires, vous trouverez d'autres modules dans la partie dédiée aux Structures métalliques.

Base de connaissance et fonctionnalités de produit | Structures textiles

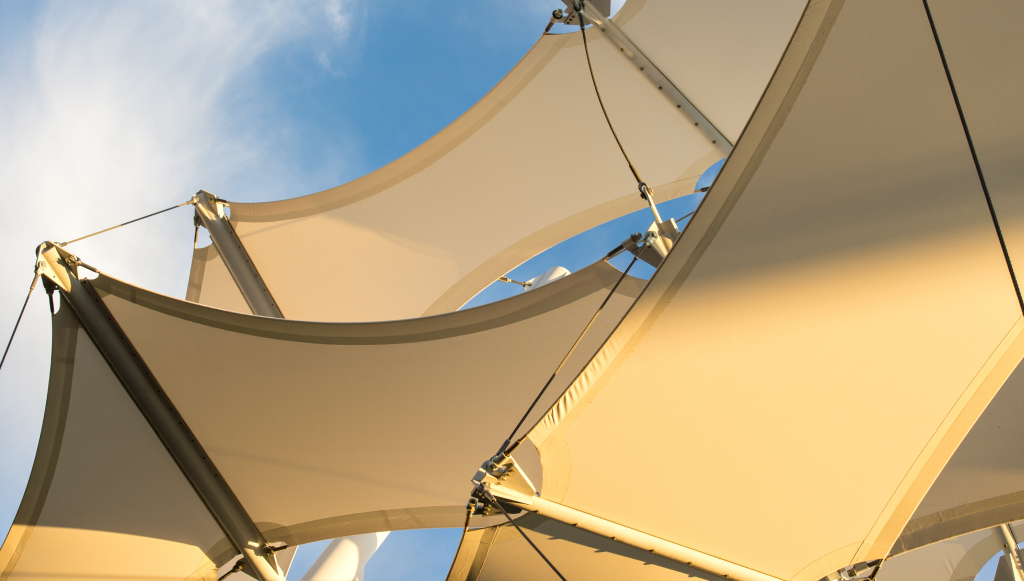

  1. Formes courantes de toiles tendues

    Besoins propres aux structures textiles

    Cet article se concentre sur les aspects inhérents au calcul des structures textiles. Le calcul de ce type de structure requiert une procédure précise, qui passe par la recherche de forme et la génération des patrons de coupe. Ces deux sujets sont l’objet de nombreux travaux de recherche et plusieurs méthodes sont possibles pour l’obtention du résultat désiré. Tout au long de cet article, ces méthodes seront étudiées d’un point de vue purement pratique. Vous trouverez en fin d’article des exemples qui viendront compléter les sujets abordés et qui illustreront les étapes de calcul.

  2. 1 - Données de base

    La recherche de forme dans RFEM

    Le module additionnel RF-FORM-FINDING détermine les formes en équilibre des toiles tendues et des câbles dans RFEM. Lors du calcul, le programme recherche une forme de sorte que la prétension des membranes et des câbles soit en équilibre avec les conditions limites naturelles et géométriques. Ce processus s’appelle la « Recherche de forme » (que l’on appellera « RF » tout le long de cet article). La RF peut être activée à partir de RFEM dans l’onglet « Options » de la boîte de dialogue « Données de base » d’un modèle. Après avoir activé l’option, un nouveau cas de charge ou un cas de calcul nommé RF-FORM-FINDING est créé dans RFEM. Un paramètre supplémentaire de RC est disponible pour la définition des précontraintes d’une surface lorsque vous paramétrez les câbles et membranes. Si l’option RC est activée, le logiciel effectue la recherche de forme avant le calcul des efforts internes, des déformations, des valeurs propres, etc., il génère ensuite un modèle précontraint pour les analyses à suivre.

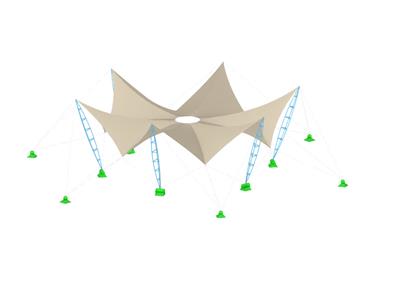

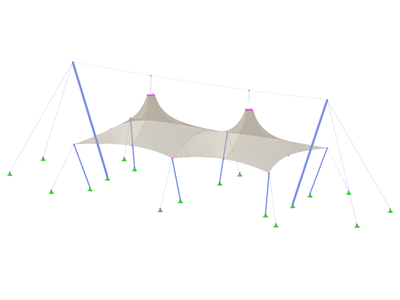

Plus d'articles issus de la base de connaissance

Vidéo : Présentation des modules RF-FORM-FINDING & RF-CUTTING-PATTERN

Webinaire : Recherche de forme et patrons de coupe de vos structures textiles dans RFEM

TensiNet

Dlubal Software est membre de l'association TensiNet.

Mémoire traitant du calcul de structures textiles par la méthode des éléments finis

Mémoire par Rostislav Lang

Le mémoire par Rostislav Lang traite du calcul de structures textiles avec le logiciel de calcul de structure aux éléments finis RFEM.

RFEM Logiciel principal
RFEM 5.xx

Programme de base

Logiciel de calcul de structures aux éléments finis (MEF) pour les structures 2D et 3D composées de plaques, voiles, coques, barres (poutres), solides et éléments d'assemblage

Prix de la première licence
3 540,00 USD
RFEM Structures textiles
RF-FORM-FINDING 5.xx

Module additionnel

Recherche de forme des structures en toile tendue et en câbles

Prix de la première licence
1 750,00 USD
RFEM Structures textiles
RF-CUTTING-PATTERN 5.xx

Module additionnel

Génération des patrons de coupe pour les structures textile

Prix de la première licence
2 240,00 USD
RFEM Structures en acier
RF-STEEL EC3 5.xx

Module additionnel

Vérification des barres en acier selon l'Eurocode 3

Prix de la première licence
1 480,00 USD
RFEM Structures en acier
RF-STEEL Warping Torsion 5.xx

Extension pour le module RF-STEEL EC3

Vérification du flambement par flexion-torsion par analyse du second ordre avec 7 degrés de liberté

Prix de la première licence
850,00 USD
RFEM Structures en acier
RF-STEEL Plasticity 5.xx

Extension pour le module RF-STEEL EC3

Vérification plastique des sections selon la méthode des Forces Internes Partielles et la méthode Simplexe

Prix de la première licence
850,00 USD
RFEM Structures en acier
RF-ALUMINUM 5.xx

Module additionnel

Vérification des barres en aluminium selon l'Eurocode 9

Prix de la première licence
1 480,00 USD
