Logiciels de calcul de structure pour les centrales électriques

Logiciels de calcul statique pour les centrales électriques

Les logiciels de calcul de structure RFEM et RSTAB sont idéaux pour la conception et l'analyse des centrales. Il permettent aussi de traiter différents matériaux différents dans le modèle d'analyse.

Outre les vérifications aux états limites ultime et de service et des analyses de stabilité nécessaires, il est aussi possible d'effectuer les analyses dynamiques.

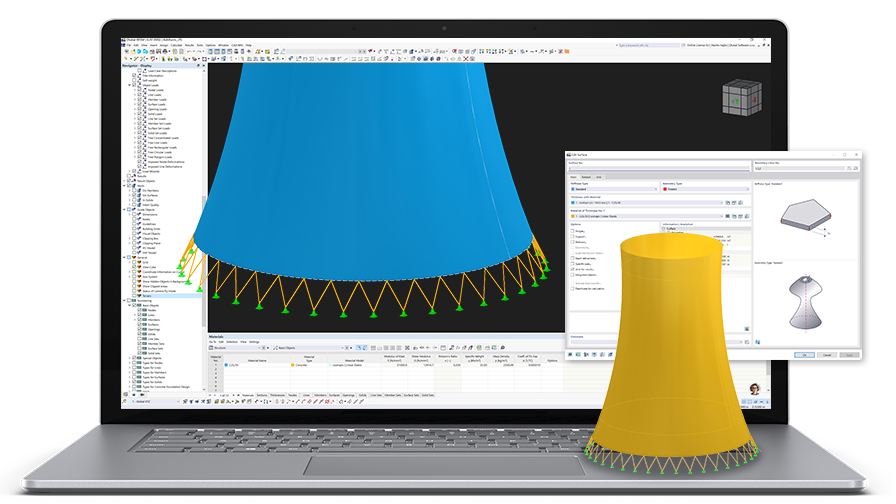

Modèle d'une tour de refroidisssement dans RFEM

Logiciel de calcul de structure aux éléments finis (MEF)

La famille de programmes RFEM est basée sur un système modulaire. Le logiciel de base permet de modéliser les structures et de définir les types de matériaux et les charges pour des systèmes plans et spatiaux tels que les plaques, les voiles, les coques et les charpentes. La création de structures combinées ainsi que la modélisation de solides et des éléments de contact sont également possibles.

RFEM - Le logiciel de calcul de structure aux éléments finis

Logiciel de calcul de structures filaires

Le logiciel de calcul de structures filaires RSTAB offre un fonctionnement similaire à RFEM. Destiné au calcul des structures de charpente, il est très facile d'utilisation et demeure depuis des années le premier choix pour les ingénieurs en structures ambitieux.

RSTAB - Le logiciel de calcul de structures filaires

Simulation des flux d'air et génération des charges de vent

Le programme autonome RWIND Simulation est parfaitement adapé aux modèles complexe. Il vous permet de simuler les flux d'air sur tous types de structures à l'aide d'une soufflerie numérique.

Les charges de vent générées qui agissent sur ces objets peuvent être importées dans RFEM et RSTAB.

En savoir plus sur RWIND Simulation

Modèle d'une chaufferie dans RFEM (C) www.ag-i.si

Modules additionnels pour la vérifications des centrales électriques

Selon le matériau utilisé pour le calcul statique des centrales électriques, nous recommandons les modules additionnels pour les Structures métalliques et Structures en béton armé.

Projets Client - Centrales électriques

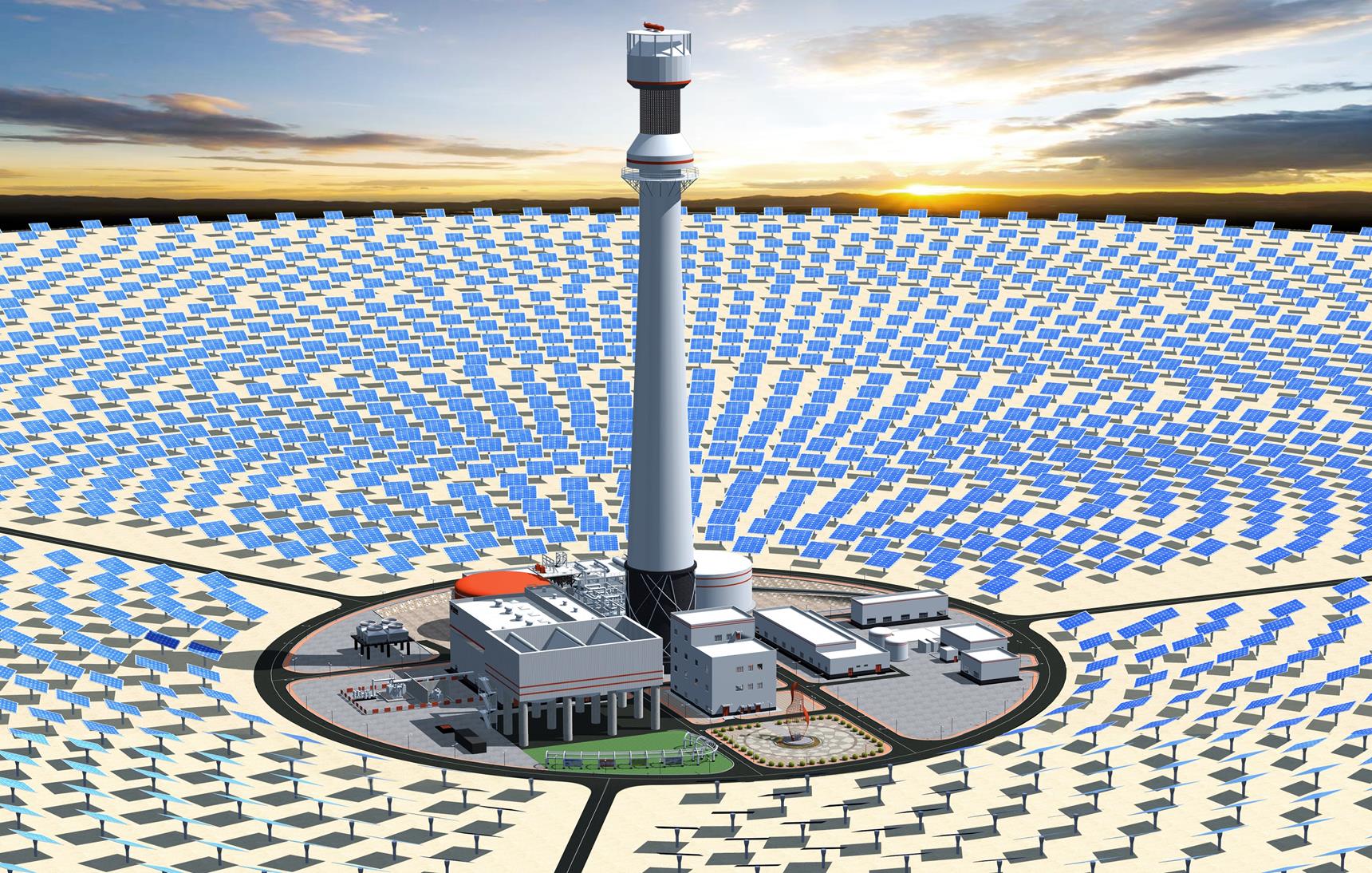

Centrale électrique solaire de Haixi, Chine

Modèle d'une centrale électrique solaire dans RFEM

Un complexe de 23 centrales multi-énergies est en cours de construction près de la ville de Haixi, dans la province chinoise de Qinghai. Celui-ci combine diverses technologies afin de produire de l'électricité à partir de plusieurs sources d'énergie renouvelables. Ce complexe compte notamment une centrale électrique solaire d'une puissance de 50 MW avec une tour de 188,5 m de hauteur. La structure porteuse de celle-ci devrait être achevée au milieu de l'année 2019.

Projets Client - Centrales électriques

Chaufferie biomasse à Kočevje, Slovénie

Le modèle et la déformation de la chaufferie représentée dans RFEM

Les nouvelles exigences technologiques, ont poussé au remplacement de la vieille chaudière à vapeur par une nouvelle chaudière biomasse.

Le nouveau système pour la production de vapeur est constitué d'un stockage de biomasse, un système de transport et de livraison des copeaux de bois, une chaudière à vapeur et un collecteur de cendres.

Projets Client - Centrales électriques

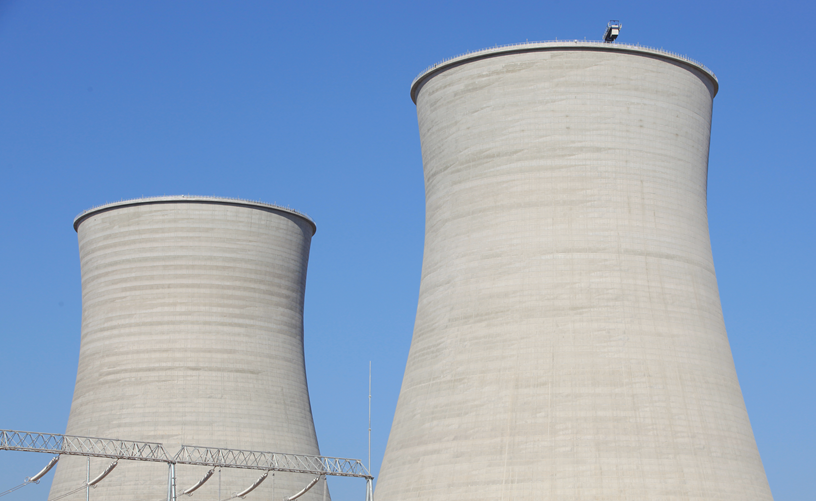

Tour de refroidissement à Hambourg, en Allemagne

Modèle de tour de refroidissement à Hambourg, Allemagne

La tour de refroidissement hyperbolique de Hambourg est composée d’un cadre d’espace en 12 sections déterminé statiquement sans contreventements internes.

La structure doit être recalculée selon les normes en vigueur afin de trouver les réserves du système.

Projets Client - Centrales électriques

Centrale électrique biomasse Schilling à Schwendi, en Allemagne

Modèle RSTAB de schilling d'une centrale électrique à biomasse à Schwendi, Allemagne

Depuis juillet 2008, l'une des centrales électriques à énergie renouvelable les plus modernes au monde est installée à Schwendi, dans le sud de l'Allemagne.

Cette structure à l'architecture ultra-moderne composée de béton armé, d'acier et de bois a été conçue par l'architecte milanais Matteo Thun.

Projets Client - Centrales électriques

Tour solaire thermique, en Allemagne

Modèle RSTAB de centrale de cheminée solaire

Cette tour solaire thermique a été conçue et analysée par des étudiants l'Université de Dortmund dans le cadre du Projet P3 « Tower Constructions ».

La tour solaire thermique est une sorte de tour solaire, elle génère de l'électricité à partir des panneaux photovoltaïques qui l'entourent, sur plusieurs kilomètres, lorsqu'ils sont chauffés par le soleil.
