- Possibilité de connexion aux programmes internationalement reconnus RFEM et RSTAB
- Modélisation rapide grâce à une technologie d'entrée sophistiquée
- Calcul des contraintes à partir de l'effort normal, des moments biaxiaux de flexion et des efforts tranchants, des moments de torsion primaire et secondaire et du bimoment de gauchissement pour n'importe quelle forme de section.
- Langage de script puissant (JavaScript) pour créer une topologie, des cas de charge et des efforts internes
- Modélisation paramétrique
- Importation de fichiers dxf
RSECTION 1

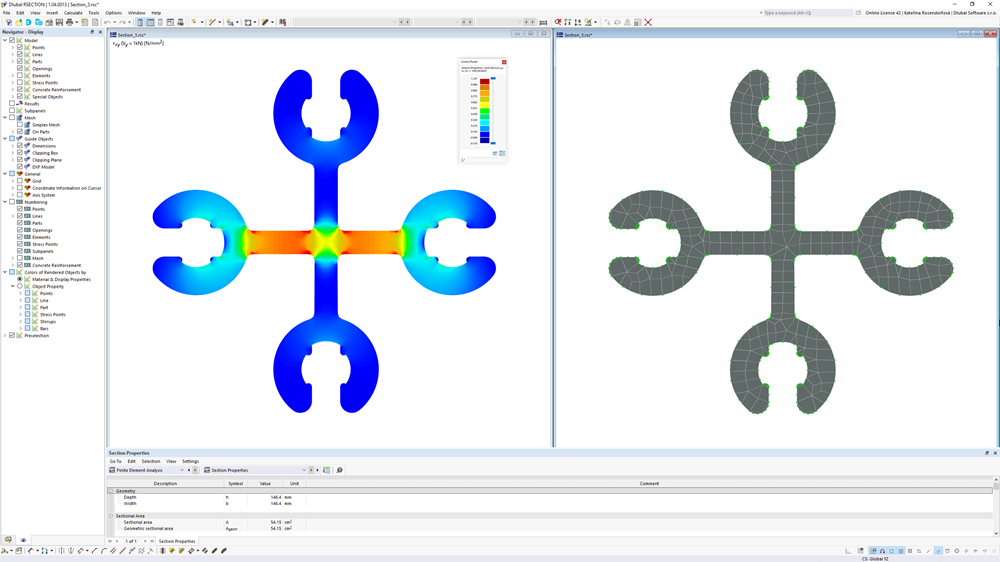

Propriétés de sections et analyse des contraintes
Avantages
Projets clients
Des projets clients fascinants conçus avec les programmes de calcul de structures de Dlubal Software.
Cela fait longtemps que vous calculez des sections ? Dlubal Software peut alors vous faciliter la tâche. Le programme autonome '''RSECTION''' permet de déterminer les propriétés de section pour toutes les sections à parois minces et massives. Il effectue ensuite une analyse des contraintes pour vous. Cela peut vous faire économiser beaucoup de temps et d'efforts afin d'investir plus judicieusement : dans la planification ultérieure de votre projet.
Chez nous, les programmes fonctionnent main dans la main. Dans RSECTION, vous pouvez vous connecter au logiciel de calcul aux éléments finis RFEM et au logiciel de calcul aux éléments filaires RSTAB. Les sections de RSECTION sont également disponibles dans les bibliothèques RFEM et RSTAB. À l'inverse, vous pouvez importer les efforts internes depuis RFEM et RSTAB dans RSECTION.
Les données correspondantes sont entrées facilement. Cela se fait graphiquement, sous forme de tableau, en important un fichier DXF ou à l'aide d'un script.
1
Fonctionnalités
- Bibliothèque complète de sections laminées, paramétriques pour parois minces et pour parois épaisses
- Bibliothèque extensible des propriétés de matériau
- Importation de fichiers dxf
- Propriétés de sections à parois minces ou massives
- Propriétés de section efficace pour les profilés composés de plusieurs matériaux
- Analyse des contraintes
- Enregistrer les sections en tant que bloc
- Création de scripts avec Javascript
- Interface avec MS Excel pour l'exportation de tableaux
- Connexion au Webservice et à l'API (par exemple, création facultative de la section et accès aux tableaux de résultats)
- Rapport d'impression
2
Entrée
RSECTION contient une bibliothèque complète de sections laminées et de sections paramétriques à parois minces et pleines. Vous pouvez les combiner ou ajouter de nouveaux éléments.

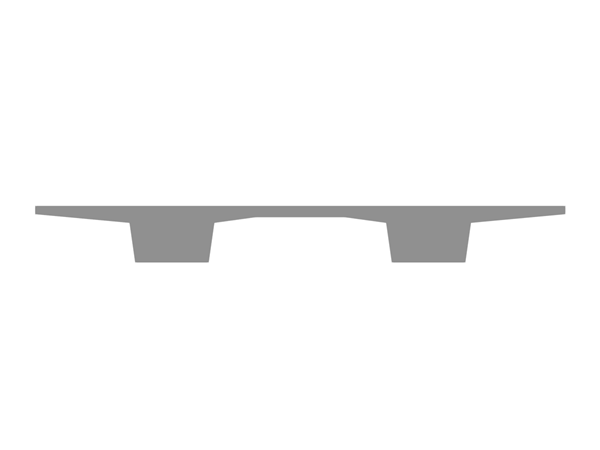

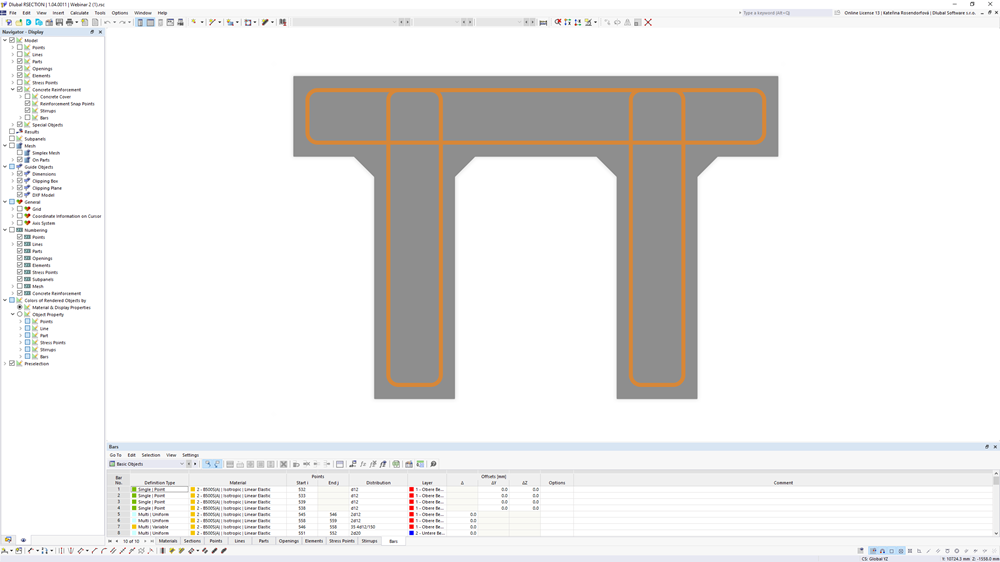

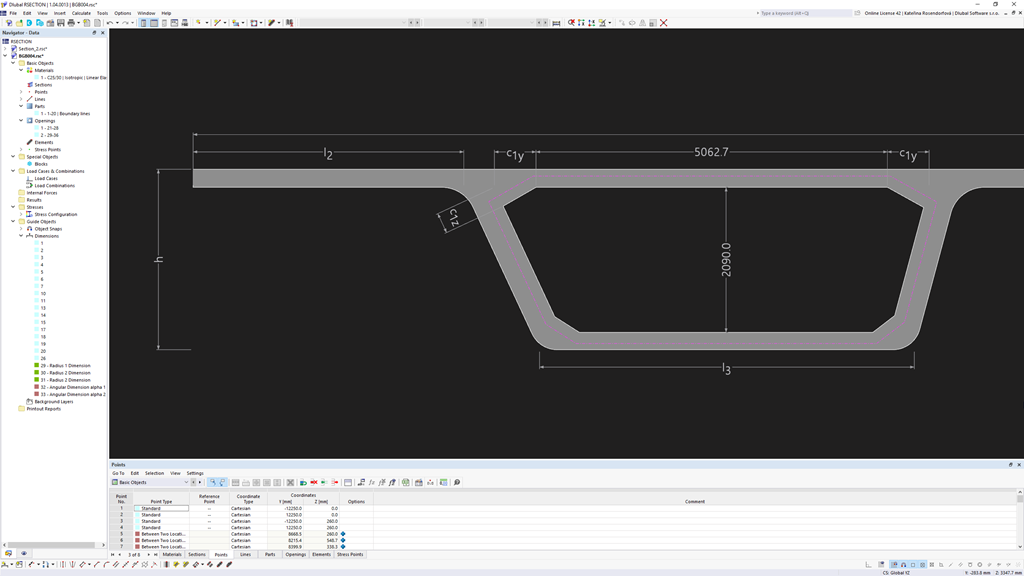

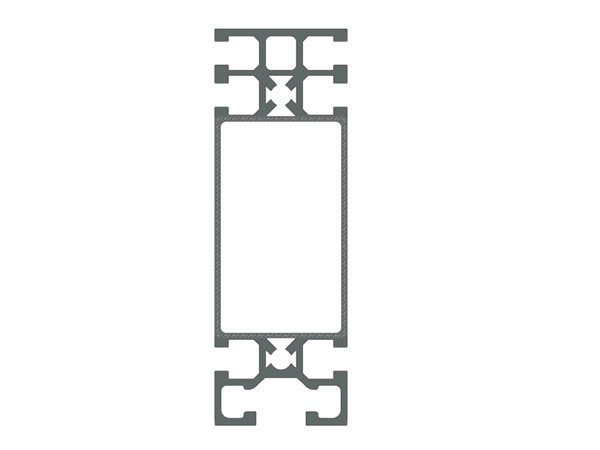

Les outils et fonctions graphiques vous permettent de modéliser des formes de section complexes à l'aide de la CAO. L'entrée graphique prend en charge, entre autres, la définition d'arcs, de cercles, d'ellipses, de paraboles et de NURBS. Vous pouvez également importer un fichier DXF et l'utiliser comme base pour une modélisation ultérieure. Vous pouvez facilement créer un profilé à partir de différents matériaux.
De plus, une entrée paramétrée vous permet de saisir les dimensions de la section et les efforts internes de sorte qu'ils dépendent de certaines variables.
Vous pouvez également effectuer toutes les saisies à l'aide d'un script.
3
Calcul

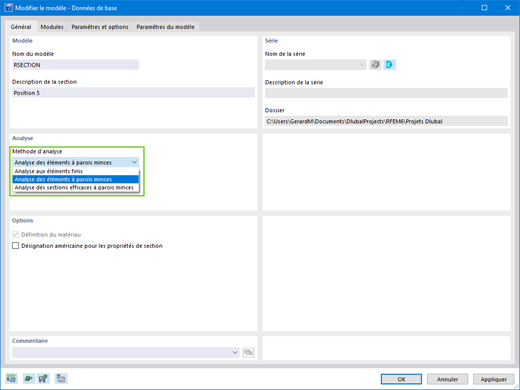

RSECTION calcule toutes les propriétés de section pertinentes. Cela inclut également les efforts internes limites plastiques. Dans le cas de profilés composés de différents matériaux, RSECTION détermine indépendamment les propriétés de la section idéale.

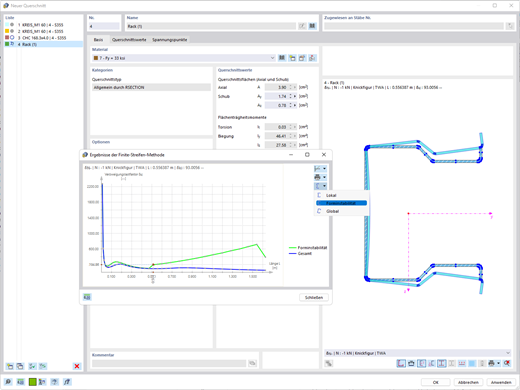

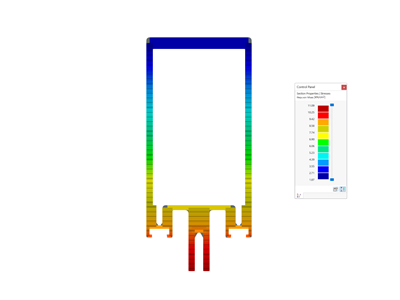

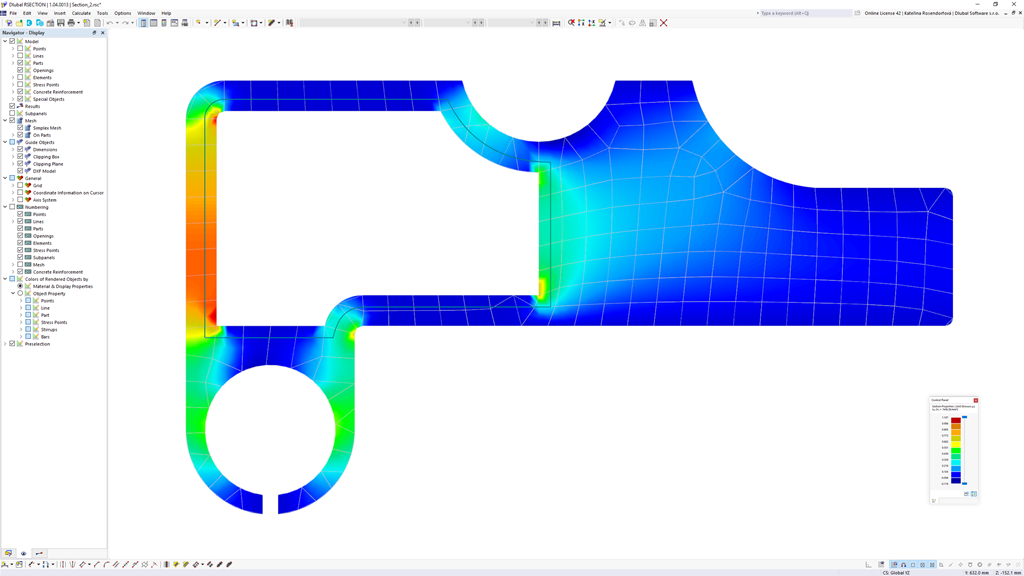

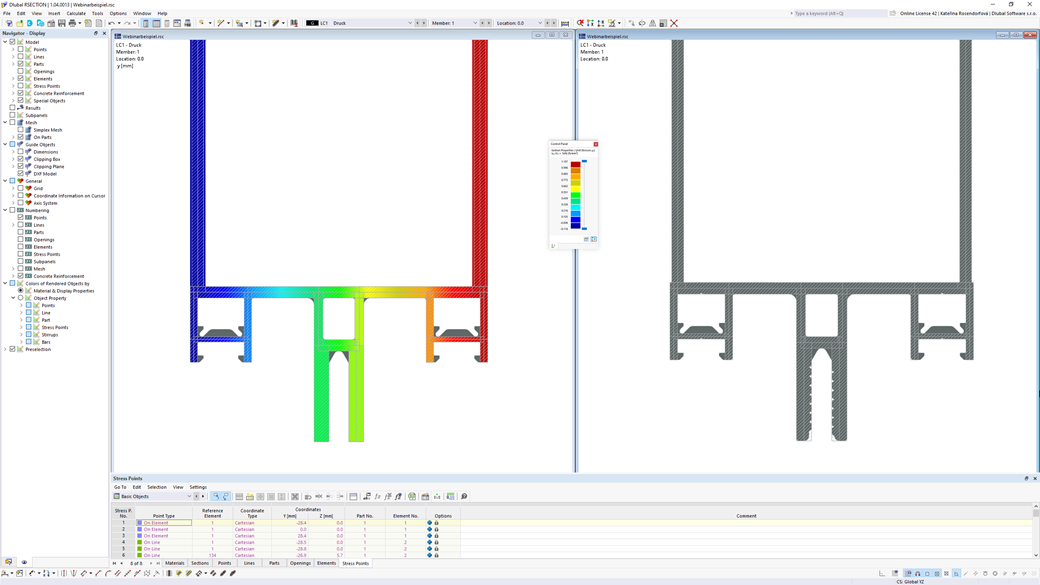

Vous disposez de plusieurs options avec RSECTION. Par exemple, vous pouvez calculer les contraintes à partir de l'effort normal, des moments fléchissants biaxiaux et des efforts tranchants, des moments de torsion primaire et secondaire et du moment de gauchissement pour n'importe quelle forme de section. Vous déterminez les contraintes équivalentes selon l'hypothèse de contrainte de Mises, Tresca et Rankine.
4
Sortie des résultats

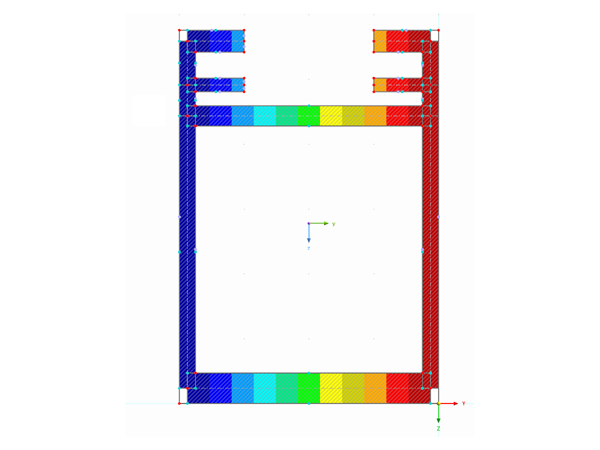

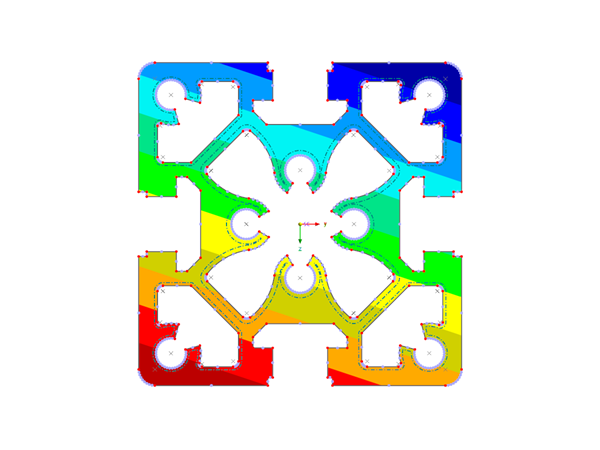

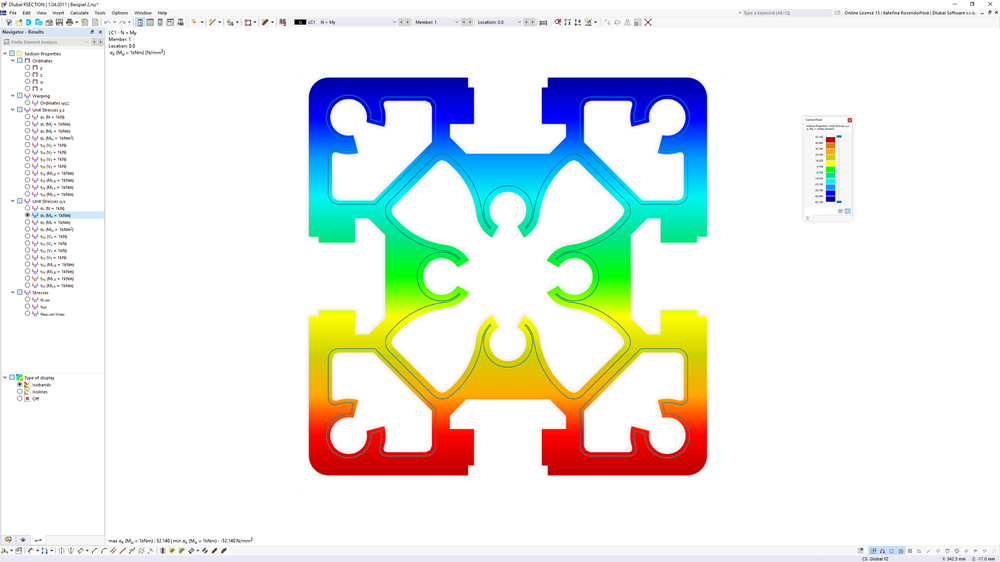

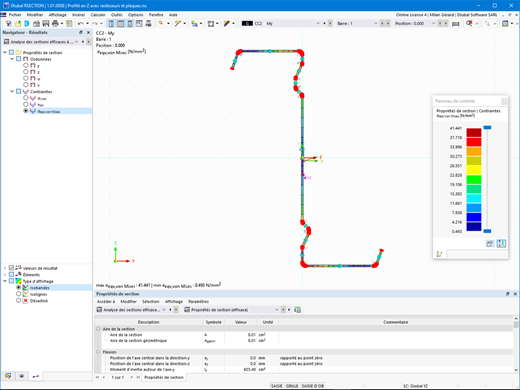

RSECTION offre également tout ce dont vous avez besoin en termes de vue d'ensemble. Vous pouvez évaluer et visualiser tous les résultats sous une forme numérique et graphique attrayante. Les fonctions de sélection vous assistent dans l'évaluation ciblée.
Le rapport d’impression est d'aussi bonne qualité que les rapports de RFEM et de RSTAB. Toute modification sera mise à jour automatiquement. Vous n'avez rien à faire pour cela.
Nouveau
Utilisation de l'API du service Web avec EXCEL et Python
Les tableurs comme EXCEL sont très appréciés des ingénieurs car ils permettent d'automatiser facilement les calculs et d'obtenir des résultats rapidement. La connexion entre EXCEL en tant qu'interface graphique et l'API du service Web de Dlubal est donc évidente. La bibliothèque gratuite xlwings pour Python permet de contrôler EXCEL, de lire et d'écrire des valeurs. Cette fonctionnalité est expliquée ci-dessous à l'aide d'un exemple.
