Loi de comportements non-linéaires des matériaux pour les membranes<br>
Dans RFEM il est possible d'assigner à des surfaces, avec une rigidité de type «Membrane» et «Membrane Orthotrope», des modèles de matériaux «Isotrope élastique non-linéaire 2D/3D» et «Isotrope plastique 2D/3D» (le module RF-MAT-NL est nécessaire).
Cette fonctionnalité permet de simuler par exemple le comportement non-linéaire d'un film ETFE.
-
Vérification de la torsion dans RF-LAMINATE<br>
Dans le module additionnel RF-LAMINATE de RFEM, la vérification des contraintes de cisaillement dû à la torsion dans la superposition des valeurs de section nette et brute est possible.
La vérification est effectuée séparément pour la direction x et y. Les sollicitations aux points de croisement des panneaux CLT sont vérifiées. -
Analyse de la torsion de gauchissement dans RF-/STEEL AISC<br>
Grâce à l'extension de module intégrée RF-/STEEL Warping Torsion dans RF-/STEEL AISC, la vérification peut être effectuée selon les principes de dimensionnement 9 (Design Guide 9).Le calcul est effectué avec 7 degrés de liberté selon la théorie de la torsion de gauchissement et permet une vérification réaliste de la stabilité, y compris la torsion. -
Solveur de valeurs propres pour la vérification de barre dans RF-/STEEL AISC<br>
Le moment de déversement critique est déterminé dans RF-/STEEL AISC par un solveur de valeurs propres, ce qui permet une détermination plus précise de la charge critique.
Le solveur de valeurs propres est complété par une fenêtre d'affichage des graphiques de valeurs propres qui assure la vérification des conditions aux limites.
-
Considération des appuis latéraux intermédiaires dans RF-/STEEL AISC
Dans RF-/STEEL AISC, il est possible de considérer des appuis latéraux intermédiaires en tout point.
Il est possible par exemple, de ne stabiliser que la semelle supérieure.En outre, des appuis latéraux intermédiaires définis par l'utilisateur peuvent être assignés, par ex. des ressorts de translation ou de rotation en tout point de la section. -
Entrée

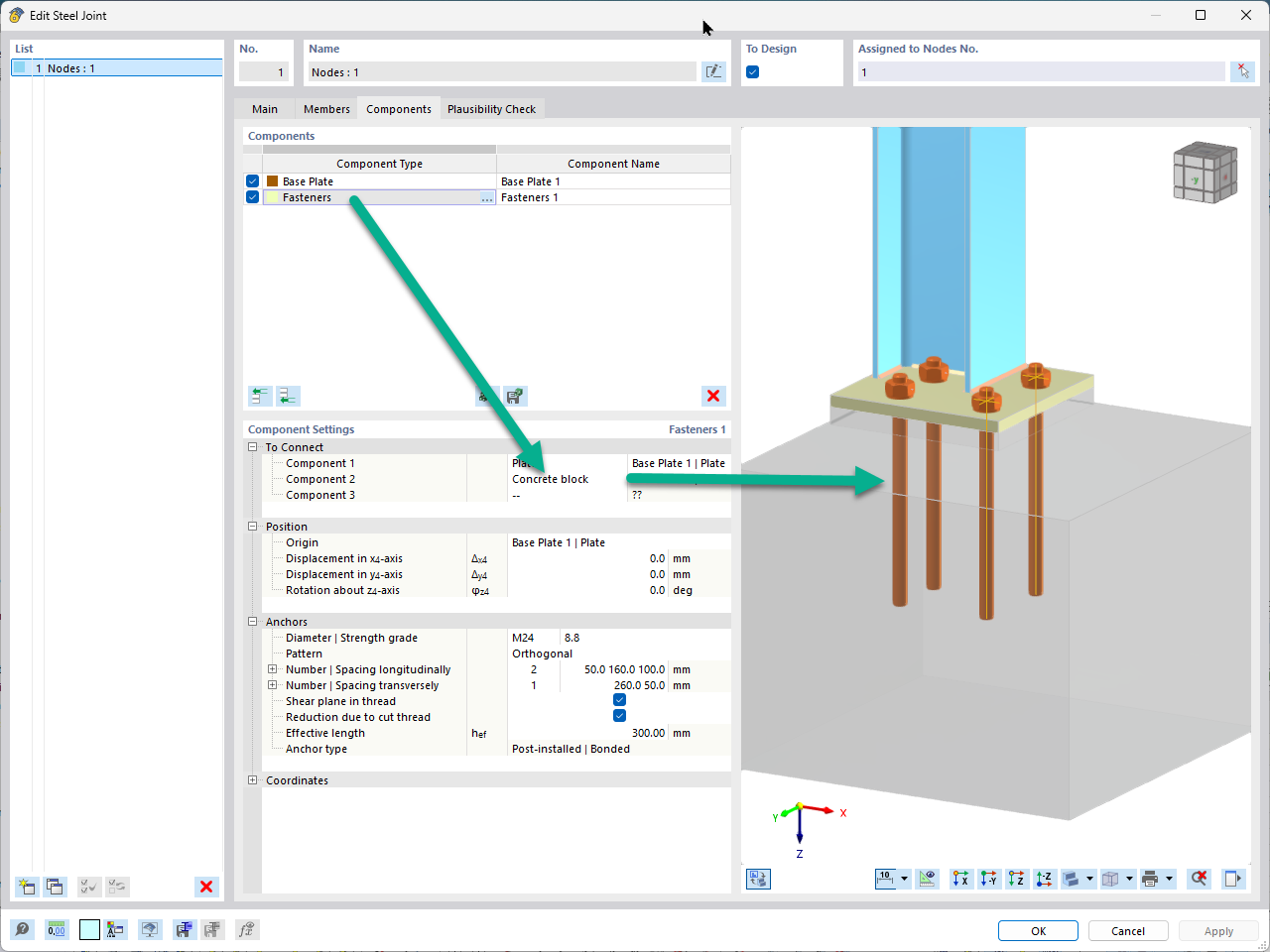

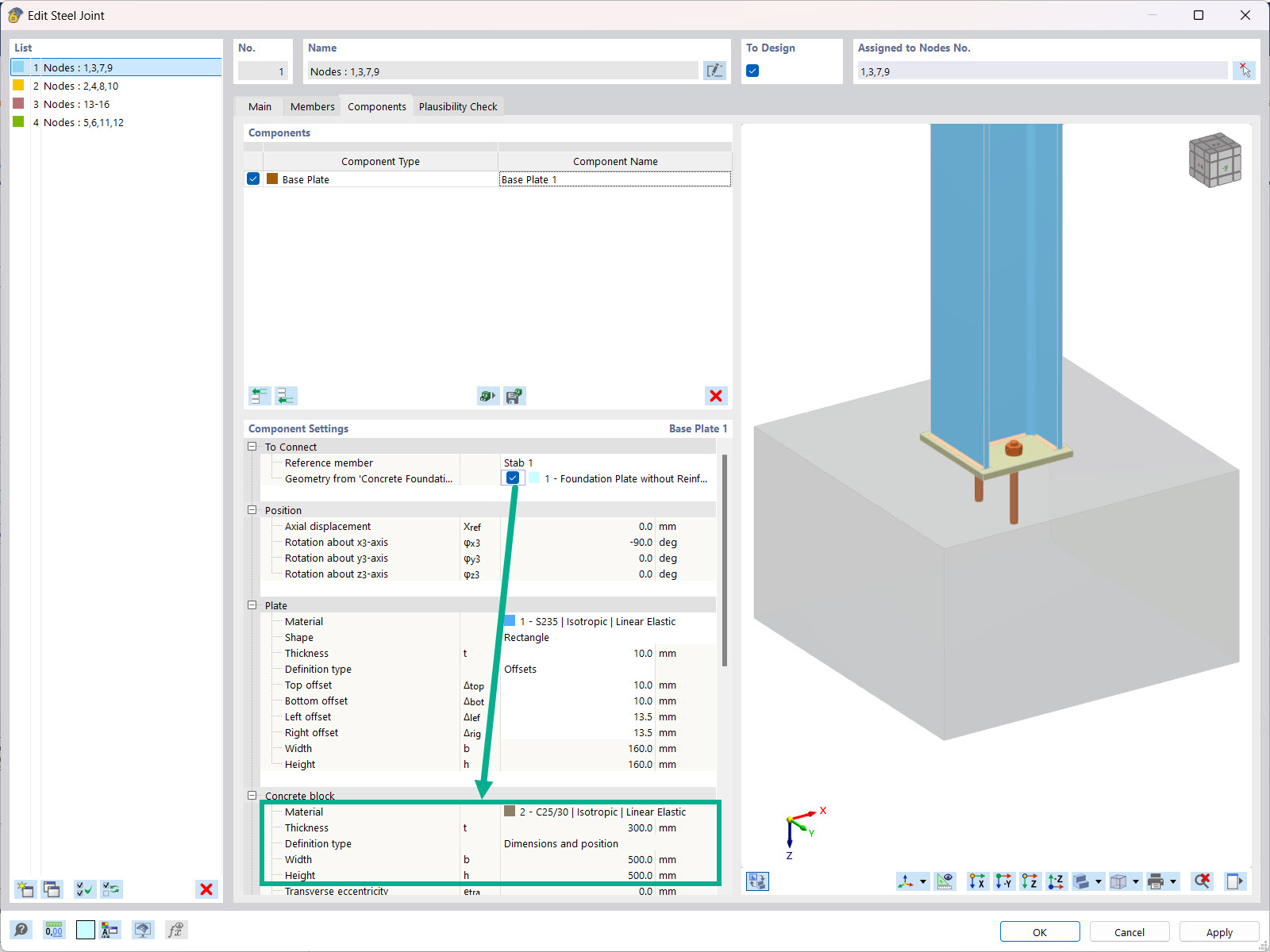

Après avoir démarré le module, sélectionnez le groupe d'assemblage (assemblage rigide), la catégorie puis le type d'assemblage (assemblage rigide par platine ou assemblage rigide avec l'éclisse). Les nœuds à calculer doivent être sélectionnés à partir du modèle RFEM/RSTAB. RF-/JOINTS Steel - Rigid reconnaît automatiquement les barres de l'assemblage et détermine s'il s'agit de poteaux ou poutres en fonction de leur position. L'utilisateur peut maintenant intervenir.
Si certaines barres doivent être exclues du calcul, elles peuvent être désactivées. De même, les assemblages à calculer peuvent être analysés pour plusieurs nœuds à la fois. Les cas de charge déterminants, les combinaisons de charges ou de résultats doivent être sélectionnés pour le chargement. Il est également possible d'entrer des sections et charges manuellement. L'assemblage est configuré pas-à-pas dans le dernier tableau d'entrée.
-
Vérification
La vérification est réalisée selon EN 1993-1-8 et EN 1993-1-1. Nous supposons que les efforts internes sont directement situés dans le nœud défini. Dans le cas d'assemblages poteau-poutre, des excentrements supplémentaires apparaissent dans l'assemblage et sont à considérer dans le calcul. Au-delà de la vérification de l'état limite ultime de l'assemblage, un calcul et une classification de l'assemblage sont réalisés en considérant la rigidité. -
Résultats

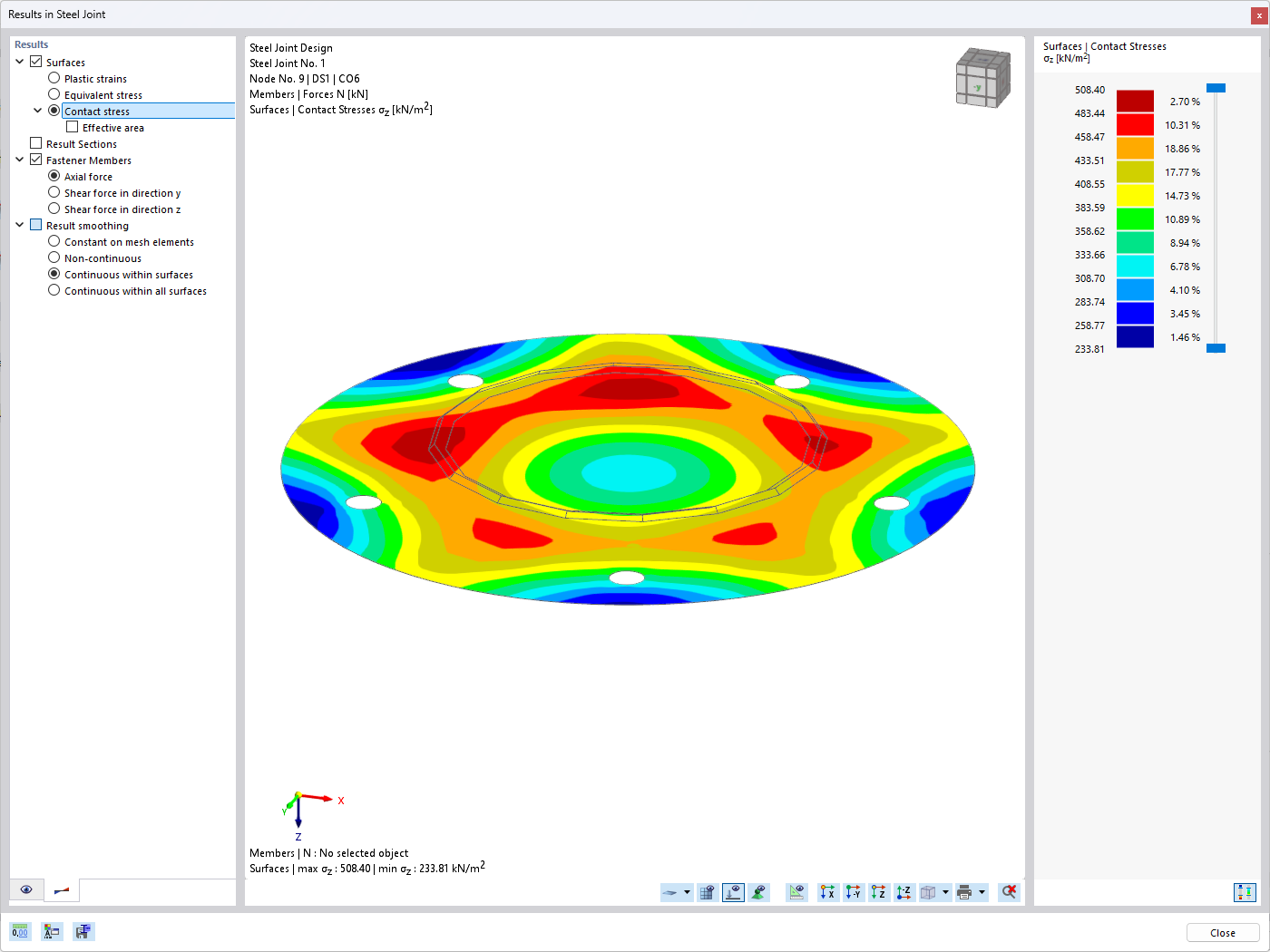

Les fenêtres de résultat listent les détails de tous les résultats de calcul. De plus, un graphique 3D est créé et permet d'afficher et masquer des composants individuels, ainsi que des lignes de dimension et, par exemple, des données de soudure. Le résumé indique si les calculs individuels ont été réussis. De plus, le numéro de nœud et le cas de charge déterminant ou la combinaison de charges/résultats déterminantes sont indiqués.
Lors de la sélection d'un calcul, le module affiche les résultats intermédiaires détaillés comprenant les actions et les efforts internes additionnels de la géométrie d'assemblage. L'option d'affichage des résultats par cas de charge et par nœud est également disponible. Les assemblages sont représentés dans un rendu 3D pouvant être mis à l'échelle. Au-delà des vues principales, il est possible d'afficher les graphiques à partir de n'importe quelle perspective.
Vous pouvez ajouter les graphiques avec leurs dimensions et étiquettes au rapport d'impression RFEM/RSTAB ou les exporter comme DXF. Le rapport d'impression comprend toutes les données d'entrée et de résultat prêtes pour les bureaux de contrôle. Il est possible d'exporter tous les tableaux vers MS Excel ou comme un fichier CSV. Un menu spécial pour le transfert permet d'entrer les informations pour l'export.
-
Fonctionnalités
Général
- Type d'assemblage poteau-poutre: assemblage possible entre la poutre et la semelle du poteau, ainsi qu'entre le poteau et la semelle de la poutre.
- Type d'assemblage poutre-poutre: calcul des assemblages de poutres par platines d'about résistantes au moment et cornières de semelle rigides
- Export automatique du modèle et des données de charge à partir de RFEM/RSTAB
- Boulons de filetage M12 à M36 avec des classes de résistance 4.6, 4.8, 5.6, 5.8, 6.8, 8.8 et 10.9, à condition que ces classes soient admises par l'Annexe Nationale sélectionnée.
- Presque tous types d'espacements entre trous de boulon et distances entre bordures (un contrôle des distances admissibles est réalisé par le programme)
- Renforcement des poutres à l'aide de jarrets et de raidisseurs sur les faces supérieures et inférieures
- Assemblages par platines d'about avec et sans recouvrement
- Assemblage avec contrainte de flexion pure, avec charge d'effort normal pur (pour les assemblages en traction) ou une combinaison de l'effort normal et de la contrainte de flexion
- Calcul des rigidités d'assemblage et contrôle de l'existence d'un assemblage articulé, semi-rigide ou rigide
Assemblage par platine d'about pour un assemblage poteau-poutre
- Les assemblages entre poteaux ou poutres peuvent être renforcés à l'aide de jarrets sur une face ou avec des raidisseurs sur l'une ou les deux faces
- Toute une variété de raidisseurs sont disponibles (par ex. des raidisseurs d'âme complets ou incomplets)
- Jusqu'à dix boulons horizontaux et quatre boulons verticaux
- Les objets connectés peuvent être des sections en I constantes ou à inertie variable
- Vérifications:
- À l'état limite ultime de la poutre connectée (par ex. pour la résistance au cisaillement ou en traction de doublures d'âme)
- État limite ultime de la platine d'about de la poutre (par ex. un tronçon en T sous contrainte de traction)
- État limite ultime des soudures de la platine d'about
- État limite ultime du poteau dans l'aire d'assemblage (par ex. la semelle de poteau en flexion - tronçon en T)
- Toutes les vérifications sont réalisées selon EN 1993-1-8 et EN 1993-1-1
Assemblage par platine d'about résistant au moment
- Deux ou quatre rangées verticales de boulons et jusqu'à 10 rangées horizontales
- Les assemblages de poutre peuvent être renforcés à l'aide de jarrets sur une face ou de raidisseurs sur l'une ou deux faces
- Les objets connectés peuvent être des sections en I constantes ou à inertie variable
- Vérifications:
- État limite ultime des poutres connectées (par ex. de la résistance au cisaillement ou en traction des doublures d'âme)
- État limite ultime des platines d'about de la poutre (par ex. des tronçons en T sous contrainte de traction)
- État limite ultime des soudures aux platines d'about
- État limite ultime des boulons sur la platine d'about (de la combinaison de la traction et du cisaillement)
Assemblage par éclisse bout à bout rigide
- Pour les assemblages par plats de semelles, utilisez jusqu'à dix rangées de boulons
- Pour les assemblages par doublure d'âme, utilisez jusqu'à dix rangées de boulon dans la direction verticale et horizontale
- Le matériau de la cornière peut être différent de celui des poutres
- Vérifications:
- L'état limite ultime des assemblages de poutre (par ex. de la section nette dans l'aire en traction)
- État limite ultime des tasseaux (par exemple de la section nette sous contrainte de traction)
- L'état limite ultime des boulons individuels et des groupes de boulons (par ex. pour la vérification de la résistante en cisaillement du boulon individuel)
-
Non-linéarité d'articulation de barre « Diagramme d’échafaudage »
Les non-linéarités des articulations de barre de type « Échafaudage - N phiy phiz » et « Diagramme d'échafaudage » permettent d'activer la simulation mécanique d'un assemblage tubulaire avec un raccord entre deux éléments de barre.
Le modèle équivalent transfère grâce à l’état de compression le moment fléchissant par le tube extérieur comprimé et après avoir fermé le bout aussi par le raccord du tube intérieur.
