Para uma carga de linha, o diagrama de momentos da barra curta é triangular.
A razão para isso é a barra adjacente e comparativamente muito mais longa. Se, como neste exemplo, o número de divisões estiver definido como 10, a barra mais comprida do sistema é dividida em 10 partes. Este comprimento de divisão também se aplica a todas as outras barras. Como a barra mais curta tem dois metros de comprimento e um comprimento de divisão é igual a um metro, a distribuição de momentos só pode produzir um triângulo.

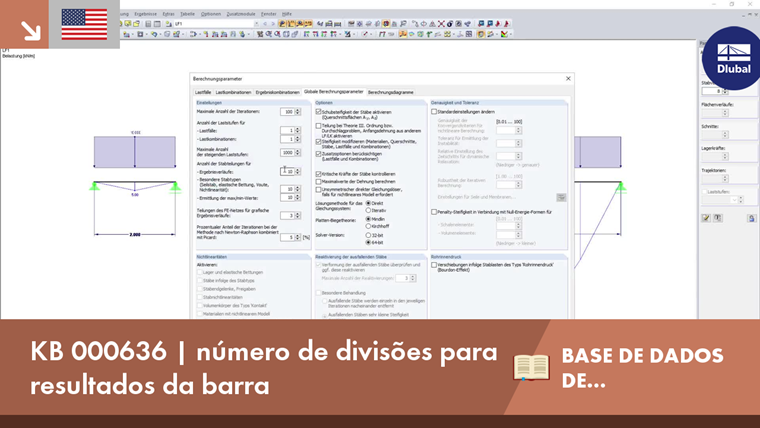

Para corrigir isso, é possível dividir a barra mais longa ou aumentar o valor para as divisões da barra nas configurações de cálculo.
