Ustawianie liczby podziałów pręta dla wykresów wyników

In den Berechnungsparametern kann die Anzahl der Stabteilungen für Ergebnisverläufe eingestellt werden. Der Effekt dieser Einstellungsmöglichkeit wird in den folgenden Bildern aufgezeigt.

W przypadku obciążenia liniowego rozkład momentów krótkiego pręta jest trójkątny.

Wykres momentów z 10 podziałami pręta dla wykresów wyników

Powodem tego jest sąsiedni i stosunkowo dłuższy pręt. Jeżeli, tak jak w tym przykładzie, liczba podziałów jest ustawiona na 10, najdłuższy pręt w układzie zostaje podzielony na 10 części. Długość podziału dotyczy również wszystkich pozostałych prętów. Ponieważ krótszy pręt ma dwa metry długości, a długość podziału wynosi jeden metr, efektem może być tylko trójkątny rozkład momentów.

Aby rozwiązać ten problem, można podzielić najdłuższy pręt lub zwiększyć liczbę podziałów w opcjach obliczeń.

Rozkład momentów z 30 podziałami pręta dla wykresów wyników

Autor

Pan Sühnel jest odpowiedzialny za zapewnienie jakości programu RSTAB; uczestniczy również w rozwoju produktu i zapewnia wsparcie techniczne dla naszych klientów.

Odnośniki

Czy mają Państwo jakieś pytania?

Wydarzenia

2024-04-25

Obliczanie usztywnień w programie RFEM 6 z wykorzystaniem modelu budynku

Webinarium

Wymiarowanie usztywnień w programie RFEM 6 na podstawie modelu budynku

2024-04-25

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6

Webinarium

AISC 360-22 Projektowanie połączeń stalowych w RFEM 6 (USA)

2024-04-30

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do wymiarowania drewna

2024-05-02

Etapy budowy konstrukcji membranowych w RFEM 6

Webinarium

Etapy budowy konstrukcji membranowych w RFEM 6

2024-05-08

Szkolenie online

RFEM 6 | Studenci | Wstęp do wymiarowania betonu zbrojonego

2024-05-08

$Modelowanie przekrojów i\nAnaliza naprężeń w RSECTION 1$

Webinarium

Modelowanie przekroju i analiza naprężeń w RSECTION 1

2024-05-09

Konstrukcje aluminiowe w RFEM 6 i RSTAB 9

Webinarium

Projektowanie konstrukcji aluminiowych w RFEM 6 i RSTAB 9

2024-05-15

Szkolenie online

RFEM 6 | Studenci | Wprowadzenie do projektowania konstrukcji stalowych

2024-05-16

Webinarium

Uwzględnienie etapów budowy w RFEM 6

2024-05-16

Dlubal Software - strzał w 10!
Konstrukcje żelbetowe

conference

Dlubal Software - strzał w 10! Stropy transferowe i tarcze żelbetowe

2024-05-23

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal

Webinarium

Najczęściej zadawane pytania, na które odpowiada zespół pomocy technicznej firmy Dlubal | Maj 2024

2024-05-29

conference

Dlubal Software - strzał w 10! Kraków

Filmy wideo

Baza informacji

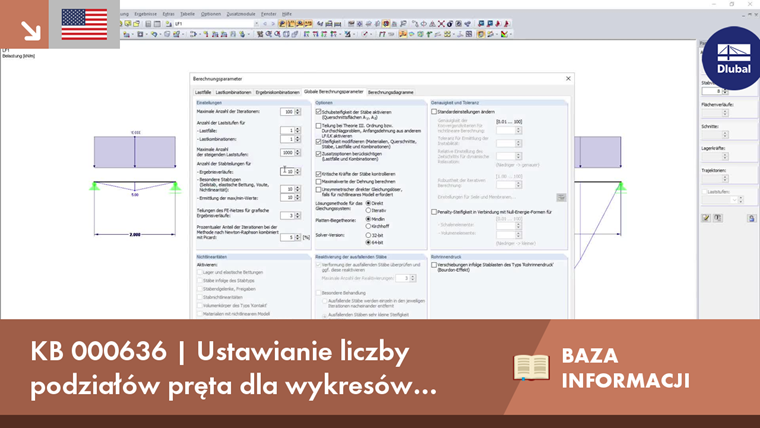

KB 000636 | Ustawianie liczby podziałów pręta dla wykresów wyników
