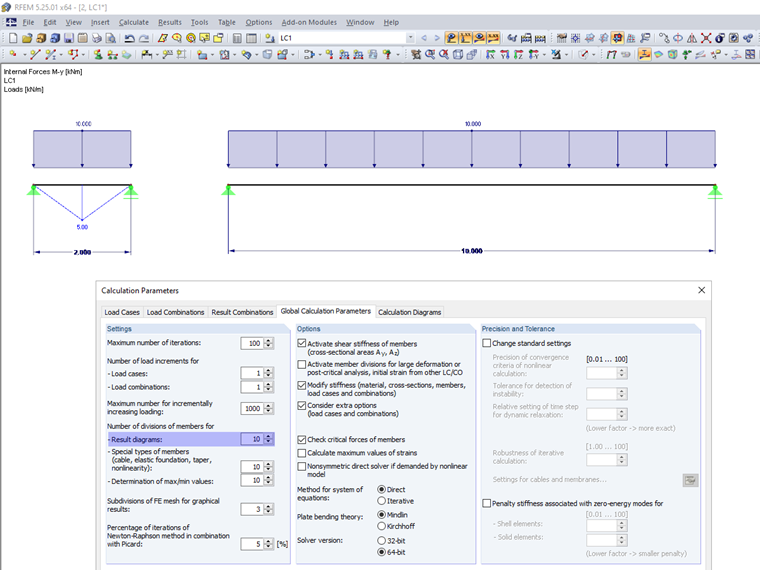

Per un carico uniforme, il diagramma dei momenti dell'asta corta è triangolare.
La ragione di ciò è che l'asta adiacente e relativamente molto più lunga. Se, come in questo esempio, il numero di divisioni è impostato su 10, l'asta più lunga del sistema è divisa in 10 porzioni. Questa lunghezza di divisione si applica anche a tutte le altre aste. Poiché l'asta più corta è lunga due metri e una lunghezza della divisione è uguale a un metro, la distribuzione del momento può produrre solo un triangolo.

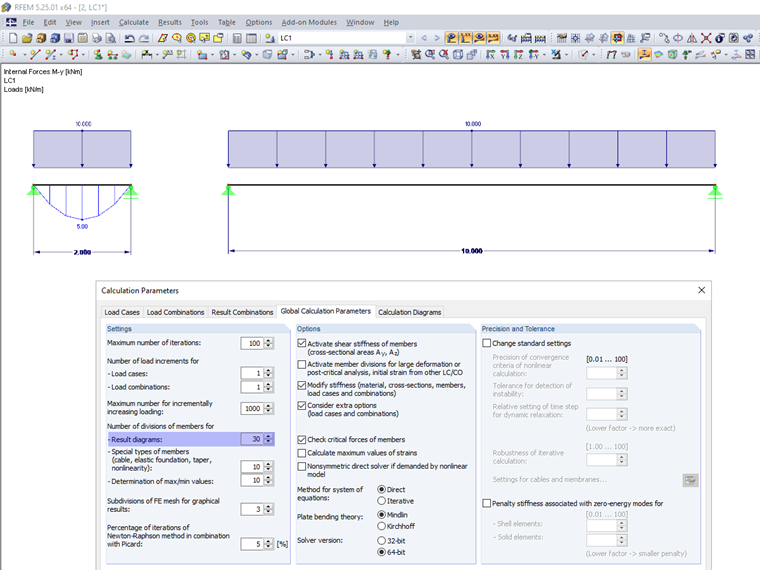

Per risolvere questo problema, è possibile dividere l'asta più lunga o aumentare il valore per le divisioni dell'asta nelle impostazioni di calcolo.
